Универсальный токарный станок DMTG CW61100М/1500

Вы представитель этого бренда?

Универсальный токарный станок DMTG CW61100М/1500 - Фото №1

Универсальный токарный станок DMTG CW61100М/1500 - Фото №2

Универсальный токарный станок DMTG CW61100М/1500 - Фото №3

Универсальный токарный станок DMTG CW61100М/1500 - Фото №4

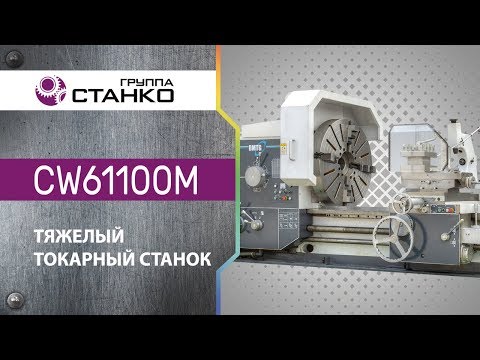

Универсальный токарный станок DMTG CW61100М/1500 - Видео c Youtube №1

Тяжелые токарные станки CW-M предназначены для черновой и получистовой обработки крупногабаритных деталей из чугуна, стали, цветных металлов и сплавов. На станках можно производить обработку внутренних и наружных цилиндрических поверхностей, обработку конических поверхностей, торцевых поверхностей, нарезание метрических, дюймовых, модульных и питчевых резьб, проточку канавок, сверление отверстии и другие операции.

ПроизводительDMTG
Страна брендаКитай
Масса нетто, кг 9 650

Все характеристики

Цена:По запросу

Вы представитель этого бренда?

Доставка

Оплата

Универсальные токарные станки серии CW – это знаменитые токарные станки ДИП-500 разработанные советскими инженерами и внедренные на производстве завода DMTG с учетом всех современных требований.
Станина станка отлита из чугуна и усилена ребрами жесткости, имеет цельнолитую конструкцию, ширина станины 755 мм. Такая конструкция обеспечивает высокую надежность, жесткость и виброустойчивость при работе.
Закаленные отшлифованные V-образные направляющие покрыты специальным покрытием Turcite-B для перемещения без износа и трения, закалка ТВЧ до HRC50. Система смазки направляющих снижает трудоемкость обслуживания станка и увеличивает его ресурс.
Все шестерни механизма подач имеют высокочастотную закалку и отличаются высокой износоустойчивостью.
Широкий диапазон подач обеспечивает высокое качество обработки различных материалов.
Контроль качества сборки на каждом этапе.

DMTG (Dalian Machine Tool Group Co., Ltd.) — китайская станкостроительная компания, один из мировых лидеров по производству металлообрабатывающего оборудования. Корпорация основана в 1948 году и расположена в северо-восточном Китае, провинции Ляонин, городе Далянь (бывший Порт-Артур).

Завод прошел нелегкий путь развития от простого токарного станка — к современным 5-ти координатным обрабатывающим центрам.

В настоящее время Даляньский завод DMTG вышел на третье место в мире в станкостроительной отрасли. Продукция завода DMTG поставляется более чем в 100 стран мира.

Бренд DMTG появился в 1995 году, путем слияния нескольких государственных компаний, немного позднее в 2000 году в группу компаний вошел Китайский государственный научно-исследовательский институт станкостроения. В результате такого слияния получился симбиоз научной и технической части, который и стал основой быстрого роста компании.

Даляньский станкостроительный завод DMTG имеет 24 филиала и совместные предприятия. Активно сотрудничает с компаниями из Кореи, Японии, Германии, Швейцарии, Израиля, США, и конечно России. Среди известных партнеров выступают компании Index, IBAG, OKK, Hennig, ISCAR, TRAUB и др.

Технические характеристики Универсальный токарный станок DMTG CW61100М/1500

Основные данные

ПроизводительDMTG
МодельCW61100М/1500
Страна брендаКитай
Страна завода-изготовителяКитай
Область примененияАвтомобильная промышленность, Общее машиностроение
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.21.110 - Станки токарные металлорежущие без числового программного управления

Общие технические данные

Расстояние между центрами (РМЦ), мм
Количество координат станка (число осей)
Направляющие станка
Диаметр заготовки, обрабатываемый над станиной (максимальный), мм
Диаметр заготовки, обрабатываемый над суппортом (максимальный), мм
Диаметр заготовки, обрабатываемый над выемкой (GAP) (максимальный), мм
Длина выемки (GAP), мм
Ширина станины, мм
Масса заготовки устанавливаемой в патрон шпинделя (максимальная), кг
Масса заготовки устанавливаемой в центрах (максимальная), кг

Общие технические данные

Базовое оснащение

Расстояние между центрами (РМЦ), мм1 500
Количество координат станка (число осей)2
Направляющие станкаСкольжения
Диаметр заготовки, обрабатываемый над станиной (максимальный), мм1 000
Диаметр заготовки, обрабатываемый над суппортом (максимальный), мм630
Диаметр заготовки, обрабатываемый над выемкой (GAP) (максимальный), мм1 400
Длина выемки (GAP), мм600
Ширина станины, мм755
Масса заготовки устанавливаемой в патрон шпинделя (максимальная), кг6 000
Масса заготовки устанавливаемой в центрах (максимальная), кг8 000

Опциональное оснащение 1

Расстояние между центрами (РМЦ), мм
Количество координат станка (число осей)
Направляющие станка
Диаметр заготовки, обрабатываемый над станиной (максимальный), мм
Диаметр заготовки, обрабатываемый над суппортом (максимальный), мм
Диаметр заготовки, обрабатываемый над выемкой (GAP) (максимальный), мм
Длина выемки (GAP), мм
Ширина станины, мм
Масса заготовки устанавливаемой в патрон шпинделя (максимальная), кг
Масса заготовки устанавливаемой в центрах (максимальная), кг

Тип конструкцииУниверсальный токарно-винторезный станок
Станина / Тип станиныЛитая станина
Материал станиныЧугун (литая)

Резьба

Шаг метрической резьбы (ОТ), мм1
Шаг метрической резьбы (ДО), мм120
Шаг дюймовой резьбы (ОТ), ниток/дюйм28
Шаг дюймовой резьбы (ДО), ниток/дюйм0.25
Шаг модульной резьбы (ОТ), модуль0.5
Шаг модульной резьбы (ДО), модуль60
Шаг питчевой резьбы (ОТ), питч56
Шаг питчевой резьбы (ДО), питч0.5

Система управления оборудованием

Устройство управления

Система управления оборудованием

Базовое оснащение

Устройство управленияРучное (механическое)

Опциональное оснащение 1

Устройство управленияУЦИ (Устройство Цифровой Индикации)

Главный токарный шпиндель

Положение шпинделяЗафиксирован горизонтально
Конец шпинделяА2-15 (DIN 55026, ISO 702/I)

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Конус шпинделя
Отверстие в шпинделе, мм
Максимальный диаметр прутка, мм
Способ охлаждения
Количество передач (скоростей)

Базовое оснащение

Тип привода шпинделяКоробка передач
Частота вращения шпинделя ОТ, об/мин3.15
Частота вращения шпинделя ДО, об/мин315
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм10 500
Мощность шпинделя ПИКОВАЯ (максимальная), кВт22
Конус шпинделяМетрический 140 (1:20)
Отверстие в шпинделе, мм130
Максимальный диаметр прутка, мм
Способ охлаждения
Количество передач (скоростей)21

Опциональное оснащение 1

Тип привода шпинделяКоробка передач
Частота вращения шпинделя ОТ, об/мин3.15
Частота вращения шпинделя ДО, об/мин315
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм12 500
Мощность шпинделя ПИКОВАЯ (максимальная), кВт30
Конус шпинделяМетрический 140 (1:20)
Отверстие в шпинделе, мм160
Максимальный диаметр прутка, мм
Способ охлаждения
Количество передач (скоростей)21

Суппорт

Высота инструмента (державка резца в сечении), мм
Ширина инструмента (державка резца в сечении), мм
Ход поперечной каретки суппорта, мм
Ход инструментальной каретки суппорта, мм
Угол поворота верхней каретки (резцедержателя), ОТ, град.
Угол поворота верхней каретки (резцедержателя) ДО, град.
Количество подач, шт
Поперечная рабочая подача (ОТ), мм/об
Поперечная рабочая подача (ДО), мм/об
Продольная рабочая подача (ОТ), мм/об
Продольная рабочая подача (ДО), мм/об
Холостая (ускоренная) поперечная подача, м/мин
Холостая (ускоренная) продольная подача, м/мин

Суппорт

Базовое оснащение

Высота инструмента (державка резца в сечении), мм 45
Ширина инструмента (державка резца в сечении), мм 45
Ход поперечной каретки суппорта, мм580
Ход инструментальной каретки суппорта, мм300
Угол поворота верхней каретки (резцедержателя), ОТ, град.90
Угол поворота верхней каретки (резцедержателя) ДО, град.90
Количество подач, шт56
Поперечная рабочая подача (ОТ), мм/об0.05
Поперечная рабочая подача (ДО), мм/об6
Продольная рабочая подача (ОТ), мм/об0.1
Продольная рабочая подача (ДО), мм/об12
Холостая (ускоренная) поперечная подача, м/мин1.87
Холостая (ускоренная) продольная подача, м/мин3.74

Опциональное оснащение 1

Высота инструмента (державка резца в сечении), мм
Ширина инструмента (державка резца в сечении), мм
Ход поперечной каретки суппорта, мм
Ход инструментальной каретки суппорта, мм
Угол поворота верхней каретки (резцедержателя), ОТ, град.
Угол поворота верхней каретки (резцедержателя) ДО, град.
Количество подач, шт
Поперечная рабочая подача (ОТ), мм/об
Поперечная рабочая подача (ДО), мм/об
Продольная рабочая подача (ОТ), мм/об
Продольная рабочая подача (ДО), мм/об
Холостая (ускоренная) поперечная подача, м/мин
Холостая (ускоренная) продольная подача, м/мин

Задняя бабка

Ход пиноли задней бабки, мм
Диаметр пиноли задней бабки, мм
Тип пиноли задней бабки

Задняя бабка

Базовое оснащение

Ход пиноли задней бабки, мм300
Диаметр пиноли задней бабки, мм160
Тип пиноли задней бабкиДругой

Опциональное оснащение 1

Ход пиноли задней бабки, мм300
Диаметр пиноли задней бабки, мм200
Тип пиноли задней бабкиДругой

Установка

Специальный фундаментНЕ требуется
Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
Наличие термоконстантного помещения Не требуется

Габариты и масса

Длина, мм 4 450
Ширина (глубина), мм 1 855
Высота, мм 1 889
Масса нетто, кг 9 650

Базовая комплектация

Патрон 4-х кулачковый
Люнет подвижный
Неподвижный центр
Защитный кожух токарного патрона
Индикатор нарезания резьбы
Подача СОЖ снаружи для обмыва патрона главного шпинделя
Комплект инструмента для обслуживания станка

Возможные опции

Планшайба 4-х кулачковая
Планшайба гладкая
Планшайба поводковая
Патрон 3-х кулачковый
Центр вращающийся Морзе
Люнет неподвижный
Люнет неподвижный увеличенный
Линейка конусная
Микрометрический упор поперечный/ продольный
Фланец для патрона
