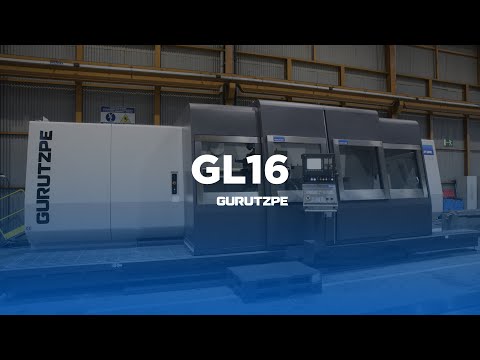

Трубонарезной станок с ЧПУ Gurutzpe GL 16

stars

Модели GURUTZPE GL имеют чугунную моноблочную станину, V-образную самоцентрирующуюся двойную направляющую, закаленную и выпрямленную, а также третью опорную направляющую. Благодаря этому машина может предложить максимальную жесткость, точность и долговечность. Вся конструкция изготовлена ​​из стабилизированного чугуна GG30. Каретки перемещаются на специальном антивибрационном бипласте - небольшой масляной пленке с централизованной смазкой. Эта комбинация делает всю конструкцию идеальной как для тяжелых, так и для высокоточных работ. Эта серия станков способна обрабатывать различные типы деталей: от валков для ламинирования, осей для выработки электроэнергии до резьбовых труб для нефтяной промышленности.

Поделиться:
Технические характеристики Трубонарезной станок с ЧПУ Gurutzpe GL 16
Основные данные
  • ПроизводительGurutzpe
  • МодельGL 16
  • Страна брендаИспания
  • Страна завода-изготовителяИспания
  • Область примененияНефтеперерабатывающая промышленность, Общее машиностроение, Тяжелая промышленность
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.21.120 - Станки токарные металлорежущие с числовым программным управлением

Общие технические данные
-

  • Диаметр детали над направляющими станины, мм
  • Диаметр обработки над суппортом, мм
  • Расстояние между центрами станка - РМЦ, мм
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Z (ход), мм
  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Направляющие станка
  • Макс. вес (масса) заготовки, кг
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные
-
Базовое оснащение
  • Диаметр детали над направляющими станины, мм1 600
  • Диаметр обработки над суппортом, мм1 300
  • Расстояние между центрами станка - РМЦ, мм15 000
  • Перемещения по оси X (ход), мм850
  • Перемещения по оси Z (ход), мм15 050
  • Количество координат станка (число осей)2
  • Кол-во одновременно управляемых координат станка (осей)2
  • Направляющие станкаСкольжения
  • Макс. вес (масса) заготовки, кг6 000
  • Холостая (ускоренная) подача по оси Х, м/мин8
  • Холостая (ускоренная) подача по оси Z, м/мин6


Опциональное оснащение 1
  • Диаметр детали над направляющими станины, мм
  • Диаметр обработки над суппортом, мм
  • Расстояние между центрами станка - РМЦ, мм
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Z (ход), мм
  • Количество координат станка (число осей)3
  • Кол-во одновременно управляемых координат станка (осей)3
  • Направляющие станка
  • Макс. вес (масса) заготовки, кг10 000
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин


Опциональное оснащение 2
  • Макс. вес (масса) заготовки, кг15 000


Опциональное оснащение 3
  • Макс. вес (масса) заготовки, кг18 000


  • Тип конструкцииС горизонтальным шпинделем
  • Станина / Тип станиныЦельная литая станина с двумя призматическими V-образными направляющими
  • Материал станиныЧугун (литая)

ЧПУ
-

  • Система управления (ЧПУ)

ЧПУ
-
Базовое оснащение
  • Система управления (ЧПУ)FAGOR


Опциональное оснащение 1
  • Система управления (ЧПУ)SIEMENS


Опциональное оснащение 2
  • Система управления (ЧПУ)FANUC

Главный токарный шпиндель
-

  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Отверстие в шпинделе, мм

Главный токарный шпиндель
-
Базовое оснащение
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин0
  • Частота вращения шпинделя ДО, об/мин800
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм11 200
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм13 700
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт39
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт48
  • Отверстие в шпинделе, мм110


Опциональное оснащение 1
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин800
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм13 800
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм17 600
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт51
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт65
  • Отверстие в шпинделе, мм550


  • Положение шпинделяЗафиксирован горизонтально

Задняя бабка
-

  • Диаметр пиноли задней бабки, мм

Задняя бабка
-
Базовое оснащение
  • Диаметр пиноли задней бабки, мм140


Опциональное оснащение 1
  • Диаметр пиноли задней бабки, мм180


Опциональное оснащение 2
  • Диаметр пиноли задней бабки, мм220


Опциональное оснащение 3
  • Диаметр пиноли задней бабки, мм280

Габариты и масса
-
  • Длина, мм 12 000
  • Ширина (глубина), мм 3 000
  • Высота, мм 2 800
  • Масса нетто, кг 25 000

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
