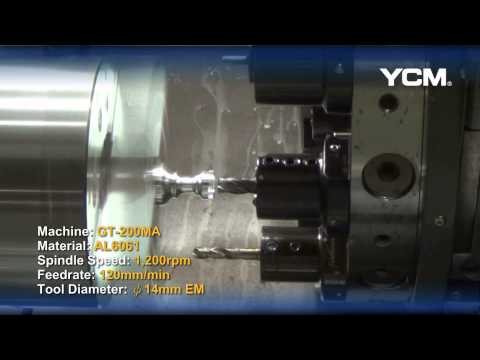

Токарный обрабатывающий центр с револьверной головкой YCM GT200MA

stars

Серия GT - универсальные токарные и токарно-фрезерные обрабатывающие центры

Поделиться:
Технические характеристики Токарный обрабатывающий центр с револьверной головкой YCM GT200MA
Основные данные
  • ПроизводительYCM
  • МодельGT200MA
  • Страна брендаТайвань
  • Страна завода-изготовителяТайвань
  • Область примененияАвтомобильная промышленность, Медицинская промышленность, Оборонная промышленность, Общее машиностроение
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.2 - Станки токарные, расточные и фрезерные металлорежущие

Общие технические данные
-

  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Количество Револьверных головок, шт.
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Диаметр детали над направляющими станины, мм
  • Диаметр обработки над суппортом, мм
  • Максимальный диаметр обработки, мм
  • Максимальный диаметр точения, мм
  • Максимальная длина точения, мм
  • Расстояние между центрами станка - РМЦ, мм
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Z (ход), мм
  • Рабочие подачи по оси Х, мм/мин
  • Рабочие подачи по оси Z, мм/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные
-
Базовое оснащение
  • Количество координат станка (число осей)2
  • Кол-во одновременно управляемых координат станка (осей)2
  • Количество Револьверных головок, шт.1
  • Направляющие станкаСкольжения
  • Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
  • Диаметр детали над направляющими станины, мм500
  • Диаметр обработки над суппортом, мм330
  • Максимальный диаметр обработки, мм230
  • Максимальный диаметр точения, мм230
  • Максимальная длина точения, мм370
  • Расстояние между центрами станка - РМЦ, мм506
  • Перемещения по оси X (ход), мм177
  • Перемещения по оси Z (ход), мм370
  • Рабочие подачи по оси Х, мм/мин10 000
  • Рабочие подачи по оси Z, мм/мин10 000
  • Холостая (ускоренная) подача по оси Х, м/мин24
  • Холостая (ускоренная) подача по оси Z, м/мин30


Опциональное оснащение 1
  • Количество координат станка (число осей)3
  • Кол-во одновременно управляемых координат станка (осей)3
  • Количество Револьверных головок, шт.
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Диаметр детали над направляющими станины, мм
  • Диаметр обработки над суппортом, мм
  • Максимальный диаметр обработки, мм
  • Максимальный диаметр точения, мм
  • Максимальная длина точения, мм
  • Расстояние между центрами станка - РМЦ, мм
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Z (ход), мм
  • Рабочие подачи по оси Х, мм/мин
  • Рабочие подачи по оси Z, мм/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин


  • Тип конструкцииЖесткая с направляющими скольжения
  • Станина / Тип станиныЦельнолитая наклонная станина
  • Материал станиныЧугун (литая)

ЧПУ
-

  • Система управления (ЧПУ)
  • Модель ЧПУ
  • Диагональ системы ЧПУ, дюйм
  • Встроенная память ЧПУ, Мб

ЧПУ
-
Базовое оснащение
  • Система управления (ЧПУ)FANUC
  • Модель ЧПУTXP-200FA
  • Диагональ системы ЧПУ, дюйм15
  • Встроенная память ЧПУ, Мб2


Опциональное оснащение 1
  • Система управления (ЧПУ)
  • Модель ЧПУ
  • Диагональ системы ЧПУ, дюйм
  • Встроенная память ЧПУ, Мб

Главный токарный шпиндель
-
  • Положение шпинделяЗафиксирован горизонтально
  • Стандартный диаметр патрона, мм150



  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Число оборотов оси C, об/мин
  • Отверстие в шпинделе, мм
  • Максимальный диаметр прутка, мм
  • Способ охлаждения


Базовое оснащение
  • Тип привода шпинделяРемень
  • Частота вращения шпинделя ОТ, об/мин45
  • Частота вращения шпинделя ДО, об/мин6 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм7.2
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм14.64
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт7.5
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт11
  • Число оборотов оси C, об/мин50
  • Отверстие в шпинделе, мм56
  • Максимальный диаметр прутка, мм45
  • Способ охлаждениявоздушное


Опциональное оснащение 1
  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Число оборотов оси C, об/мин
  • Отверстие в шпинделе, мм
  • Максимальный диаметр прутка, мм
  • Способ охлаждения

Задняя бабка
-

  • Ход пиноли задней бабки, мм
  • Диаметр пиноли задней бабки, мм
  • Тип пиноли задней бабки

Задняя бабка
-
Базовое оснащение
  • Ход пиноли задней бабки, мм260
  • Диаметр пиноли задней бабки, мм75
  • Тип пиноли задней бабкиМТ-4


Опциональное оснащение 1
  • Ход пиноли задней бабки, мм
  • Диаметр пиноли задней бабки, мм
  • Тип пиноли задней бабки

Револьверная головка
-

  • Тип револьверной головки
  • Тип привода инструмента револьверной головки
  • Количество гнезд для инструмента, шт.
  • Количество приводных инструментов
  • Тип крепления инструмента
  • Диаметр хвостовика, мм
  • Способ охлаждения револьверной головки
  • Частота вращения приводного инструмента ОТ, об/мин
  • Частота вращения приводного инструмента ДО, об/мин
  • Крутящий момент В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент ПИКОВЫЙ (максимальный), Нм
  • Мощность В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность ПИКОВАЯ (максимальная), кВт

Револьверная головка
-
Базовое оснащение
  • Тип револьверной головкиТипа ЗВЕЗДА на перифирии револьвера
  • Тип привода инструмента револьверной головкиЗубчатое зацепление
  • Количество гнезд для инструмента, шт.12
  • Количество приводных инструментов12
  • Тип крепления инструментаVDI
  • Диаметр хвостовика, мм30
  • Способ охлаждения револьверной головкимасляное
  • Частота вращения приводного инструмента ОТ, об/мин0
  • Частота вращения приводного инструмента ДО, об/мин4 500
  • Крутящий момент В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм1.1
  • Крутящий момент ПИКОВЫЙ (максимальный), Нм2.4
  • Мощность В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт3.7
  • Мощность ПИКОВАЯ (максимальная), кВт5.5


Опциональное оснащение 1
  • Тип револьверной головки
  • Тип привода инструмента револьверной головки
  • Количество гнезд для инструмента, шт.
  • Количество приводных инструментов
  • Тип крепления инструмента
  • Диаметр хвостовика, мм
  • Способ охлаждения револьверной головки
  • Частота вращения приводного инструмента ОТ, об/мин
  • Частота вращения приводного инструмента ДО, об/мин
  • Крутящий момент В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент ПИКОВЫЙ (максимальный), Нм
  • Мощность В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность ПИКОВАЯ (максимальная), кВт

Точность
-

  • Точность позиционирования X, мкм

Точность
-
Базовое оснащение
  • Точность позиционирования X, мкм0


Опциональное оснащение 1
  • Точность позиционирования X, мкм

Установка
-
  • Специальный фундаментТребуется
  • Анкерование (крепление на анкерные болты) / фиксация станкатребуется
  • Подвод воздухаТребуется
  • Подвод жидкостейНЕ требуется

Электроэнергия
-
  • Напряжение, В 380
  • Потребляемая мощность, кВА 25

Габариты и масса
-
  • Длина, мм 3 273
  • Ширина (глубина), мм 1 710
  • Высота, мм 1 825
  • Масса нетто, кг 4 260

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
