Токарный обрабатывающий центр с револьверной головкой Xinheng AE46DP

Вы представитель этого бренда?

Токарный обрабатывающий центр с револьверной головкой Xinheng AE46DP

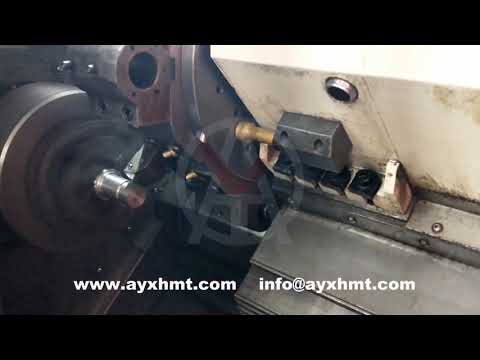

Токарный обрабатывающий центр с револьверной головкой Xinheng AE46DP - Видео c Youtube №1

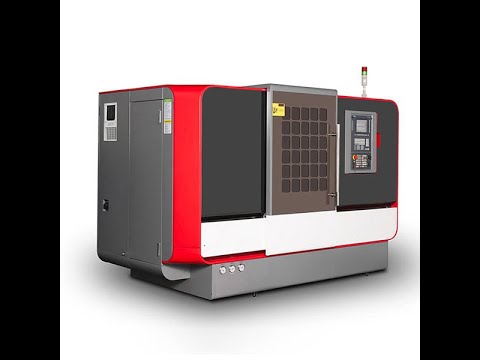

Токарный обрабатывающий центр с револьверной головкой Xinheng AE46DP - Видео c Youtube №2

Токарно-револьверные станки с наклонной станиной серии AE выполнены из литья высокой жесткости и обладают следующими преимуществами:

Станина токарного станка, передняя бабка, седло и задняя бабка изготовлены из высокопрочных отливок. Чтобы обеспечить надежную точность, эти компоненты токарного станка обработаны закалкой и длительным естественным старением.
Высокая точность и высокая жесткость шпинделя. Шпиндель оснащен сверхпрочной сталью NSK P4. Прецизионные подшипники шпинделя типа NN с оптимизированным размахом (4 подшипника спереди и 2 подшипника сзади), точность и жесткость гарантируются при высокой скорости вращения и интенсивного резания.
Прецизионные и прочные линейные направляющие и винты. Высокоточные сверхмощные линейные направляющие с функцией автоматического центрирования. Предварительно затянутый высокоточный шариковый винт класса C3 и длинные двойные гайки.
Задняя бабка высшего качества Перо задней бабки управляется гидравлическим давлением.
Станок может быть оснащен гидравлической револьверной головкой и револьверной головкой с сервоприводом, сверлильной головкой и фрезерной головкой, которые могут выполнять токарные, расточные, сверлильные, нарезные и фрезерные процессы. Всего 8 силовых головок с высокой скоростью вращения и большим крутящим моментом.
Дополнительная ось C

ПроизводительXinheng
Страна брендаКитай
Масса нетто, кг 1 800
Система управления (ЧПУ)Siemens

Все характеристики

Цена:По запросу

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Токарный обрабатывающий центр с револьверной головкой Xinheng AE46DP

Основные данные

ПроизводительXinheng
МодельAE46DP
Страна брендаКитай
Страна завода-изготовителяКитай
Область примененияОбщее машиностроение
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.21.120 - Станки токарные металлорежущие с числовым программным управлением

Общие технические данные

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество Револьверных головок, шт.
Привод исполнительного звена станка (тип)
Диаметр детали над направляющими станины, мм
Диаметр обработки над суппортом, мм
Максимальная длина точения, мм
Максимальный диаметр заготовки (ДО), мм
Максимальная длина заготовки (ДО), мм
Перемещения по оси X (ход), мм
Перемещения по оси Z (ход), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Z, мм/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные

Базовое оснащение

Количество координат станка (число осей)3
Кол-во одновременно управляемых координат станка (осей)2
Количество Револьверных головок, шт.1
Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
Диаметр детали над направляющими станины, мм420
Диаметр обработки над суппортом, мм360
Максимальная длина точения, мм280
Максимальный диаметр заготовки (ДО), мм420
Максимальная длина заготовки (ДО), мм280
Перемещения по оси X (ход), мм780
Перемещения по оси Z (ход), мм290
Рабочие подачи по оси Х, мм/мин5 000
Рабочие подачи по оси Z, мм/мин5 000
Холостая (ускоренная) подача по оси Х, м/мин18 000
Холостая (ускоренная) подача по оси Z, м/мин24 000

Опциональное оснащение 1

Количество координат станка (число осей)4
Кол-во одновременно управляемых координат станка (осей)3
Количество Револьверных головок, шт.
Привод исполнительного звена станка (тип)
Диаметр детали над направляющими станины, мм420
Диаметр обработки над суппортом, мм360
Максимальная длина точения, мм200
Максимальный диаметр заготовки (ДО), мм420
Максимальная длина заготовки (ДО), мм200
Перемещения по оси X (ход), мм
Перемещения по оси Z (ход), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Z, мм/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Опциональное оснащение 2

Количество координат станка (число осей)5
Кол-во одновременно управляемых координат станка (осей)3

Тип конструкцииТокарно-револьверный станок с горизонтальным шпинделем и наклонной станиной
Станина / Тип станиныЖесткая литая наклонная под 45 градусов станина
Материал станиныЧугун (литая)

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ

ЧПУ

Базовое оснащение

Система управления (ЧПУ)Siemens
Модель ЧПУ808D

Опциональное оснащение 1

Система управления (ЧПУ)
Модель ЧПУ

Главный токарный шпиндель

Положение шпинделяЗафиксирован горизонтально

Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Отверстие в шпинделе, мм
Максимальный диаметр прутка, мм

Базовое оснащение

Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин5 000
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт7.5
Мощность шпинделя ПИКОВАЯ (максимальная), кВт11
Отверстие в шпинделе, мм48
Максимальный диаметр прутка, мм42

Опциональное оснащение 1

Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Отверстие в шпинделе, мм
Максимальный диаметр прутка, мм

Револьверная головка

Тип револьверной головки
Количество гнезд для инструмента, шт.
Количество приводных инструментов

Револьверная головка

Базовое оснащение

Тип револьверной головкиНА ТОРЦЕ револьвера
Количество гнезд для инструмента, шт.8
Количество приводных инструментов8

Опциональное оснащение 1

Тип револьверной головки
Количество гнезд для инструмента, шт.
Количество приводных инструментов

Точность

Точность позиционирования X, мкм
Точность позиционирования Z мкм
Повторяемость (точности) по линейным осям, мкм

Точность

Базовое оснащение

Точность позиционирования X, мкм5
Точность позиционирования Z мкм5
Повторяемость (точности) по линейным осям, мкм3

Опциональное оснащение 1

Точность позиционирования X, мкм
Точность позиционирования Z мкм
Повторяемость (точности) по линейным осям, мкм

Электроэнергия

Потребляемая мощность, кВА 12

Габариты и масса

Длина, мм 2 000
Ширина (глубина), мм 1 550
Высота, мм 1 600
Масса нетто, кг 1 800

Базовая комплектация

Возможные опции

Ось Y
