Токарный обрабатывающий центр с револьверной головкой Xinheng AE45Y

Вы представитель этого бренда?

Токарный обрабатывающий центр с револьверной головкой Xinheng AE45Y

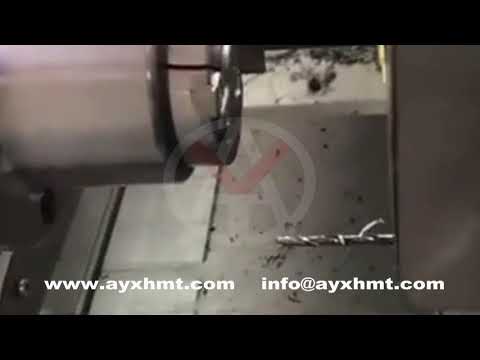

Токарный обрабатывающий центр с револьверной головкой Xinheng AE45Y - Видео c Youtube №1

Токарно-револьверные станки с наклонной станиной серии AE выполнены из литья высокой жесткости и обладают следующими преимуществами:

Станина токарного станка, передняя бабка, седло и задняя бабка изготовлены из высокопрочных отливок. Чтобы обеспечить надежную точность, эти компоненты токарного станка обработаны закалкой и длительным естественным старением.
Высокая точность и высокая жесткость шпинделя. Шпиндель оснащен сверхпрочной сталью NSK P4. Прецизионные подшипники шпинделя типа NN с оптимизированным размахом (4 подшипника спереди и 2 подшипника сзади), точность и жесткость гарантируются при высокой скорости вращения и интенсивного резания.
Прецизионные и прочные линейные направляющие и винты. Высокоточные сверхмощные линейные направляющие с функцией автоматического центрирования. Предварительно затянутый высокоточный шариковый винт класса C3 и длинные двойные гайки.
Задняя бабка высшего качества Перо задней бабки управляется гидравлическим давлением.
Станок может быть оснащен гидравлической револьверной головкой и револьверной головкой с сервоприводом, сверлильной головкой и фрезерной головкой, которые могут выполнять токарные, расточные, сверлильные, нарезные и фрезерные процессы. Всего 8 силовых головок с высокой скоростью вращения и большим крутящим моментом.
Дополнительная ось C

ПроизводительXinheng
Страна брендаКитай
Масса нетто, кг 3 800
Система управления (ЧПУ)Fanuc

Все характеристики

Цена:По запросу

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Токарный обрабатывающий центр с револьверной головкой Xinheng AE45Y

Основные данные

ПроизводительXinheng
МодельAE45Y
Страна брендаКитай
Страна завода-изготовителяКитай
Область примененияОбщее машиностроение
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.21.120 - Станки токарные металлорежущие с числовым программным управлением

Общие технические данные

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество Револьверных головок, шт.
Привод исполнительного звена станка (тип)
Диаметр детали над направляющими станины, мм
Диаметр обработки над суппортом, мм
Максимальная длина точения, мм
Расстояние между центрами станка - РМЦ, мм
Максимальный диаметр заготовки (ДО), мм
Максимальная длина заготовки (ДО), мм
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Z, мм/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные

Базовое оснащение

Количество координат станка (число осей)5
Кол-во одновременно управляемых координат станка (осей)3
Количество Револьверных головок, шт.1
Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
Диаметр детали над направляющими станины, мм510
Диаметр обработки над суппортом, мм420
Максимальная длина точения, мм500
Расстояние между центрами станка - РМЦ, мм720
Максимальный диаметр заготовки (ДО), мм510
Максимальная длина заготовки (ДО), мм500
Перемещения по оси X (ход), мм230
Перемещения по оси Y (ход), мм60
Перемещения по оси Z (ход), мм500
Рабочие подачи по оси Х, мм/мин5 000
Рабочие подачи по оси Z, мм/мин5 000
Холостая (ускоренная) подача по оси Х, м/мин30 000
Холостая (ускоренная) подача по оси Y, м/мин15 000
Холостая (ускоренная) подача по оси Z, м/мин30 000

Опциональное оснащение 1

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество Револьверных головок, шт.
Привод исполнительного звена станка (тип)
Диаметр детали над направляющими станины, мм
Диаметр обработки над суппортом, мм
Максимальная длина точения, мм
Расстояние между центрами станка - РМЦ, мм
Максимальный диаметр заготовки (ДО), мм
Максимальная длина заготовки (ДО), мм
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Z, мм/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Тип конструкцииТокарно-револьверный станок с горизонтальным шпинделем и наклонной станиной
Станина / Тип станиныЖесткая литая наклонная под 45 градусов станина
Материал станиныЧугун (литая)

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ

ЧПУ

Базовое оснащение

Система управления (ЧПУ)Fanuc
Модель ЧПУ0i-TF

Опциональное оснащение 1

Система управления (ЧПУ)
Модель ЧПУ

Главный токарный шпиндель

Положение шпинделяЗафиксирован горизонтально

Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Отверстие в шпинделе, мм
Максимальный диаметр прутка, мм

Базовое оснащение

Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин4 500
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
Отверстие в шпинделе, мм52
Максимальный диаметр прутка, мм45

Опциональное оснащение 1

Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Отверстие в шпинделе, мм
Максимальный диаметр прутка, мм

Задняя бабка

Ход пиноли задней бабки, мм
Диаметр пиноли задней бабки, мм
Тип пиноли задней бабки

Задняя бабка

Базовое оснащение

Ход пиноли задней бабки, мм100
Диаметр пиноли задней бабки, мм80
Тип пиноли задней бабкиМТ-5

Опциональное оснащение 1

Ход пиноли задней бабки, мм
Диаметр пиноли задней бабки, мм
Тип пиноли задней бабки

Револьверная головка

Тип револьверной головки
Количество гнезд для инструмента, шт.
Количество приводных инструментов
Тип крепления инструмента
Диаметр хвостовика, мм
Частота вращения приводного инструмента ОТ, об/мин
Частота вращения приводного инструмента ДО, об/мин
Мощность ПИКОВАЯ (максимальная), кВт

Револьверная головка

Базовое оснащение

Тип револьверной головкиНА ТОРЦЕ револьвера
Количество гнезд для инструмента, шт.12
Количество приводных инструментов12
Тип крепления инструментаBMT
Диаметр хвостовика, мм40
Частота вращения приводного инструмента ОТ, об/мин1
Частота вращения приводного инструмента ДО, об/мин3 000
Мощность ПИКОВАЯ (максимальная), кВт2.7

Опциональное оснащение 1

Тип револьверной головки
Количество гнезд для инструмента, шт.
Количество приводных инструментов
Тип крепления инструмента
Диаметр хвостовика, мм
Частота вращения приводного инструмента ОТ, об/мин
Частота вращения приводного инструмента ДО, об/мин
Мощность ПИКОВАЯ (максимальная), кВт

Точность

Точность позиционирования X, мкм
Точность позиционирования Z мкм
Точность позиционирования по оси C, угл.сек.
Повторяемость (точности) по линейным осям, мкм

Точность

Базовое оснащение

Точность позиционирования X, мкм5
Точность позиционирования Z мкм5
Точность позиционирования по оси C, угл.сек.1
Повторяемость (точности) по линейным осям, мкм3

Опциональное оснащение 1

Точность позиционирования X, мкм
Точность позиционирования Z мкм
Точность позиционирования по оси C, угл.сек.
Повторяемость (точности) по линейным осям, мкм

Электроэнергия

Потребляемая мощность, кВА 15

Габариты и масса

Длина, мм 2 600
Ширина (глубина), мм 1 700
Высота, мм 1 960
Масса нетто, кг 3 800

Базовая комплектация

Ось Y
Кабина для станка (защита рабочей зоны)
