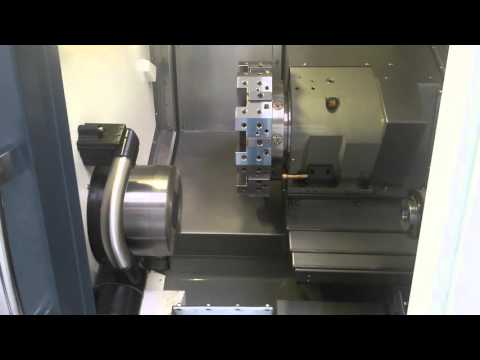

Токарный обрабатывающий центр с револьверной головкой Victor Taichung P20

stars

Токарные станки с ЧПУ Victor Taichung VTurn серии P – это компактные токарные станки для высокопроизводительной обработки деталей. Станки имеют цельную наклонную станину из чугуна марки «Meehanite». ШВП оси Z установлены непосредственно на станине, что повышает жесткость станков. Станки Р-серии оснащены сервоприводной револьверной головкой. Мощные приводы осей и широкие направляющие обеспечивают быстрые 30 м\мин перемещения. Конструкция станков предусматривает возможность полной автоматизации процесса обработки и установки робота (в том числе, внутри станка для деталей весом до 3 кг)

Поделиться:
Технические характеристики Токарный обрабатывающий центр с револьверной головкой Victor Taichung P20
Основные данные
  • ПроизводительVictor Taichung
  • МодельP20
  • Страна брендаТайвань
  • Страна завода-изготовителяТайвань
  • Область примененияАвиационная промышленность, Автомобильная промышленность, Двигателестроение, Космическая промышленность, Оборонная промышленность, Общее машиностроение, Судостроение

Общие технические данные
-

  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Количество Револьверных головок, шт.
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Диаметр детали над направляющими станины, мм
  • Диаметр обработки над суппортом, мм
  • Максимальный диаметр обработки, мм
  • Максимальный диаметр точения, мм
  • Максимальная длина точения, мм
  • Расстояние между центрами станка - РМЦ, мм
  • Максимальный диаметр заготовки (ДО), мм
  • Максимальная длина заготовки (ДО), мм
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Z (ход), мм
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные
-
Базовое оснащение
  • Количество координат станка (число осей)2
  • Кол-во одновременно управляемых координат станка (осей)2
  • Количество Револьверных головок, шт.1
  • Направляющие станкаКачения роликовые
  • Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
  • Диаметр детали над направляющими станины, мм520
  • Диаметр обработки над суппортом, мм310
  • Максимальный диаметр обработки, мм280
  • Максимальный диаметр точения, мм280
  • Максимальная длина точения, мм370
  • Расстояние между центрами станка - РМЦ, мм440
  • Максимальный диаметр заготовки (ДО), мм520
  • Максимальная длина заготовки (ДО), мм440
  • Перемещения по оси X (ход), мм160
  • Перемещения по оси Z (ход), мм370
  • Холостая (ускоренная) подача по оси Х, м/мин30
  • Холостая (ускоренная) подача по оси Z, м/мин30


Опциональное оснащение 1
  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Количество Револьверных головок, шт.
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Диаметр детали над направляющими станины, мм
  • Диаметр обработки над суппортом, мм
  • Максимальный диаметр обработки, мм
  • Максимальный диаметр точения, мм
  • Максимальная длина точения, мм
  • Расстояние между центрами станка - РМЦ, мм
  • Максимальный диаметр заготовки (ДО), мм
  • Максимальная длина заготовки (ДО), мм
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Z (ход), мм
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин


  • Тип конструкцииГоризонтальный токарный с ЧПУ
  • Станина / Тип станиныЖесткая наклонная литая станина
  • Материал станиныЧугун (литая)

ЧПУ
-

  • Система управления (ЧПУ)
  • Модель ЧПУ
  • Диагональ системы ЧПУ, дюйм

ЧПУ
-
Базовое оснащение
  • Система управления (ЧПУ)Fanuc
  • Модель ЧПУ0i-T
  • Диагональ системы ЧПУ, дюйм8.4


Опциональное оснащение 1
  • Система управления (ЧПУ)Fanuc
  • Модель ЧПУ0i-T
  • Диагональ системы ЧПУ, дюйм10.4

Главный токарный шпиндель
-
  • Положение шпинделяЗафиксирован горизонтально
  • Стандартный диаметр патрона, мм169
  • Максимальный диаметр патрона, мм210



  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Максимальный диаметр прутка, мм


Базовое оснащение
  • Тип привода шпинделяРемень
  • Частота вращения шпинделя ОТ, об/мин0
  • Частота вращения шпинделя ДО, об/мин4 200
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм105
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм143.2
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
  • Максимальный диаметр прутка, мм52


Опциональное оснащение 1
  • Тип привода шпинделяРемень
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин4 200
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм127.5
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм245
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт7.5
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт9
  • Максимальный диаметр прутка, мм52

Задняя бабка
-

  • Ход пиноли задней бабки, мм
  • Диаметр пиноли задней бабки, мм
  • Тип пиноли задней бабки

Задняя бабка
-
Базовое оснащение
  • Ход пиноли задней бабки, мм80
  • Диаметр пиноли задней бабки, мм75
  • Тип пиноли задней бабкиМТ-4


Опциональное оснащение 1
  • Ход пиноли задней бабки, мм
  • Диаметр пиноли задней бабки, мм
  • Тип пиноли задней бабки

Револьверная головка
-

  • Тип револьверной головки
  • Тип привода инструмента револьверной головки
  • Количество гнезд для инструмента, шт.
  • Количество приводных инструментов
  • Тип крепления инструмента
  • Диаметр хвостовика, мм

Револьверная головка
-
Базовое оснащение
  • Тип револьверной головкиДругой тип
  • Тип привода инструмента револьверной головкиЧерез муфту
  • Количество гнезд для инструмента, шт.10
  • Количество приводных инструментов0
  • Тип крепления инструментаДругой
  • Диаметр хвостовика, мм40


Опциональное оснащение 1
  • Тип револьверной головкиТипа ЗВЕЗДА на перифирии револьвера
  • Тип привода инструмента револьверной головкиЧерез муфту
  • Количество гнезд для инструмента, шт.8
  • Количество приводных инструментов
  • Тип крепления инструментаVDI
  • Диаметр хвостовика, мм40

Подача СОЖ
-

  • Давление наружной подачи СОЖ, бар
  • Емкость бака для наружной подачи СОЖ, л

Подача СОЖ
-
Базовое оснащение
  • Давление наружной подачи СОЖ, бар4
  • Емкость бака для наружной подачи СОЖ, л250


Опциональное оснащение 1
  • Давление наружной подачи СОЖ, бар
  • Емкость бака для наружной подачи СОЖ, л

Точность
-

  • Точность позиционирования X, мкм
  • Точность позиционирования Z мкм
  • Повторяемость (точности) по линейным осям, мкм

Точность
-
Базовое оснащение
  • Точность позиционирования X, мкм5
  • Точность позиционирования Z мкм5
  • Повторяемость (точности) по линейным осям, мкм2.5


Опциональное оснащение 1
  • Точность позиционирования X, мкм
  • Точность позиционирования Z мкм
  • Повторяемость (точности) по линейным осям, мкм

Установка
-
  • Специальный фундаментНЕ требуется
  • Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
  • Подвод воздухаТребуется
  • Давление воздуха, бар6
  • Потребление воздуха, л/мин50
  • Подвод жидкостейНЕ требуется

Электроэнергия
-
  • Кол-во фаз 3
  • Напряжение, В 380
  • Частота, Гц 50
  • Потребляемая мощность, кВА 29.4

Габариты и масса
-
  • Длина, мм 3 333
  • Ширина (глубина), мм 1 741
  • Высота, мм 2 021
  • Масса нетто, кг 3 550
  • Масса брутто, кг 3 650

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
