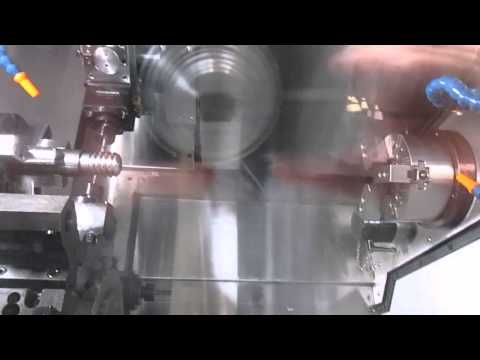

Токарный обрабатывающий центр с револьверной головкой Takisawa FX-600

stars

FX-600

Токарные многоцелевые станки с двумя револьверными головками FX-600

Высокоростная обработка, прецизионная индексация по осям и высокоточная индексация шпинделей может применяться для обработки деталей сложной геометрии для обеспечения обрабатываемых поверхностей на осях В и Y. Наличие двух револьверных головок и шпинделей особенно полезно при обработке больших объемов с малым временем цикла обработки.

Показать больше
Поделиться:
Технические характеристики Токарный обрабатывающий центр с револьверной головкой Takisawa FX-600
Основные данные
  • ПроизводительTakisawa
  • МодельFX-600
  • Страна брендаЯпония
  • Страна завода-изготовителяТайвань
  • Область примененияАвиационная промышленность, Автомобильная промышленность, Двигателестроение, Железнодорожное машиностроение, Космическая промышленность, Легкая промышленность, Медицинская промышленность, Металлургия, Нефтеперерабатывающая промышленность, Оборонная промышленность, Общее машиностроение, Пищевая промышленность, Сельскохозяйственное машиностроение, Судостроение, Тяжелая промышленность, Штампы и пресс-формы, Электронная промышленность и микроэлектроника, Энергетика

Общие технические данные
-

  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Количество Револьверных головок, шт.
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Максимальный диаметр обработки, мм
  • Максимальный диаметр точения, мм
  • Максимальная длина точения, мм
  • Расстояние между центрами станка - РМЦ, мм
  • Максимальная длина заготовки (ДО), мм
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные
-
Базовое оснащение
  • Количество координат станка (число осей)8
  • Кол-во одновременно управляемых координат станка (осей)4
  • Количество Револьверных головок, шт.2
  • Направляющие станкаКачения роликовые
  • Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
  • Максимальный диаметр обработки, мм300
  • Максимальный диаметр точения, мм300
  • Максимальная длина точения, мм510
  • Расстояние между центрами станка - РМЦ, мм820
  • Максимальная длина заготовки (ДО), мм510
  • Перемещения по оси X (ход), мм180
  • Перемещения по оси Y (ход), мм70
  • Перемещения по оси Z (ход), мм540
  • Холостая (ускоренная) подача по оси Х, м/мин24
  • Холостая (ускоренная) подача по оси Y, м/мин16
  • Холостая (ускоренная) подача по оси Z, м/мин40


Опциональное оснащение 1
  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Количество Револьверных головок, шт.
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Максимальный диаметр обработки, мм
  • Максимальный диаметр точения, мм
  • Максимальная длина точения, мм
  • Расстояние между центрами станка - РМЦ, мм
  • Максимальная длина заготовки (ДО), мм
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин


  • Тип конструкцииТокарный станок с двумя револьверами
  • Станина / Тип станиныЛитая станина
  • Материал станиныЧугун (литая)

ЧПУ
-

  • Система управления (ЧПУ)
  • Модель ЧПУ
  • Диагональ системы ЧПУ, дюйм
  • Встроенная память ЧПУ, Мб

ЧПУ
-
Базовое оснащение
  • Система управления (ЧПУ)Fanuc
  • Модель ЧПУ32i-B
  • Диагональ системы ЧПУ, дюйм10.4
  • Встроенная память ЧПУ, Мб4


Опциональное оснащение 1
  • Система управления (ЧПУ)
  • Модель ЧПУ
  • Диагональ системы ЧПУ, дюйм
  • Встроенная память ЧПУ, Мб

Главный токарный шпиндель
-
  • Положение шпинделяЗафиксирован горизонтально
  • Стандартный диаметр патрона, мм150



  • Тип привода шпинделя
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Отверстие в шпинделе, мм
  • Максимальный диаметр прутка, мм


Базовое оснащение
  • Тип привода шпинделяРемень
  • Частота вращения шпинделя ДО, об/мин6 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм48.4
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм93.4
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт7.5
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт11
  • Отверстие в шпинделе, мм56
  • Максимальный диаметр прутка, мм42


Опциональное оснащение 1
  • Тип привода шпинделя
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Отверстие в шпинделе, мм
  • Максимальный диаметр прутка, мм

Контршпиндель
-
  • Положение контр-шпинделя Зафиксирован горизонтально
  • Стандартный диаметр патрона контршпинделя, мм150



  • Тип привода шпинделя
  • Частота вращения ДО, об/мин
  • Крутящий момент контр-шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент контр-шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность контр-шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность контр-шпинделя ПИКОВАЯ (максимальная), кВт
  • Отверстие в шпинделе, мм


Базовое оснащение
  • Тип привода шпинделяРемень
  • Частота вращения ДО, об/мин6 000
  • Крутящий момент контр-шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм48.4
  • Крутящий момент контр-шпинделя ПИКОВЫЙ (максимальный), Нм93.4
  • Мощность контр-шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт7.5
  • Мощность контр-шпинделя ПИКОВАЯ (максимальная), кВт11
  • Отверстие в шпинделе, мм56


Опциональное оснащение 1
  • Тип привода шпинделя
  • Частота вращения ДО, об/мин
  • Крутящий момент контр-шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент контр-шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность контр-шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность контр-шпинделя ПИКОВАЯ (максимальная), кВт
  • Отверстие в шпинделе, мм

Револьверная головка
-

  • Тип револьверной головки
  • Тип привода инструмента револьверной головки
  • Количество гнезд для инструмента, шт.
  • Количество приводных инструментов
  • Тип крепления инструмента
  • Диаметр хвостовика, мм
  • Частота вращения приводного инструмента ДО, об/мин
  • Мощность ПИКОВАЯ (максимальная), кВт

Револьверная головка
-
Базовое оснащение
  • Тип револьверной головкиТипа ЗВЕЗДА на перифирии револьвера
  • Тип привода инструмента револьверной головкиЧерез муфту
  • Количество гнезд для инструмента, шт.12
  • Количество приводных инструментов12
  • Тип крепления инструментаBMT
  • Диаметр хвостовика, мм45
  • Частота вращения приводного инструмента ДО, об/мин6 000
  • Мощность ПИКОВАЯ (максимальная), кВт2.7


Опциональное оснащение 1
  • Тип револьверной головки
  • Тип привода инструмента револьверной головки
  • Количество гнезд для инструмента, шт.
  • Количество приводных инструментов
  • Тип крепления инструмента
  • Диаметр хвостовика, мм
  • Частота вращения приводного инструмента ДО, об/мин
  • Мощность ПИКОВАЯ (максимальная), кВт

Револьверная головка 2
-

  • Тип револьверной головки
  • Тип привода инструмента револьверной головки
  • Количество гнезд для инструмента, шт.
  • Количество приводных инструментов
  • Тип крепления инструмента
  • Диаметр хвостовика, мм
  • Частота вращения приводного инструмента ДО, об/мин
  • Мощность ПИКОВАЯ (максимальная), кВт

Револьверная головка 2
-
Базовое оснащение
  • Тип револьверной головкиТипа ЗВЕЗДА на перифирии револьвера
  • Тип привода инструмента револьверной головкиЧерез муфту
  • Количество гнезд для инструмента, шт.12
  • Количество приводных инструментов12
  • Тип крепления инструментаBMT
  • Диаметр хвостовика, мм45
  • Частота вращения приводного инструмента ДО, об/мин6 000
  • Мощность ПИКОВАЯ (максимальная), кВт2.7


Опциональное оснащение 1
  • Тип револьверной головки
  • Тип привода инструмента револьверной головки
  • Количество гнезд для инструмента, шт.
  • Количество приводных инструментов
  • Тип крепления инструмента
  • Диаметр хвостовика, мм
  • Частота вращения приводного инструмента ДО, об/мин
  • Мощность ПИКОВАЯ (максимальная), кВт

Подача СОЖ
-

  • Давление наружной подачи СОЖ, бар

Подача СОЖ
-
Базовое оснащение
  • Давление наружной подачи СОЖ, бар4


Опциональное оснащение 1
  • Давление наружной подачи СОЖ, бар

Установка
-
  • Специальный фундаментНЕ требуется
  • Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
  • Подвод воздухаТребуется
  • Давление воздуха, бар6
  • Подвод жидкостейНЕ требуется

Электроэнергия
-
  • Кол-во фаз 3
  • Напряжение, В 380
  • Частота, Гц 50

Габариты и масса
-
  • Длина, мм 2 200
  • Ширина (глубина), мм 2 740
  • Высота, мм 2 022
  • Масса нетто, кг 6 800

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
