Токарный обрабатывающий центр с револьверной головкой SMEC PL1600

Вы представитель этого бренда?

Токарный обрабатывающий центр с револьверной головкой SMEC PL1600

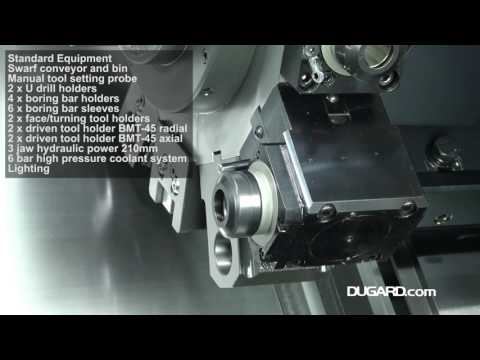

Токарный обрабатывающий центр с револьверной головкой SMEC PL1600 - Видео c Youtube №1

SMEC PL 1600 имеет цельнолитую станину с углом наклона 45° из высокопрочного чугуна марки "Механит". Усиленная ребрами жесткости станина обеспечивает исключение вибраций и максимальную стабильность при высокопроизводительной обработке.

ПроизводительSMEC
Страна брендаКорея (Южная)
Максимальный диаметр обработки, мм290
Масса нетто, кг 2 850
Система управления (ЧПУ)Fanuc

Все характеристики

Цена:По запросу

Вы представитель этого бренда?

Доставка

Оплата

При производстве станков, детали шпиндельного узла и передней бабки обрабатываются в термоконстантных условиях, сборка производится в "чистых" комнатах.

Прецизионные двухрядные роликовые подшипники, а так же шариковые подшипники с угловым контактом расположены с передней стороны шпинделя, двухрядные роликовые подшипники расположены с тыльной стороны для обеспечения высокой точности и стабильности при высокопроизводительной обработке.

Стандартная комплектация:

Устройство числового программного управления - Fanuc Oi-TF;
8.4" ЖК цветной монитор системы управления;
Освещение рабочей зоны;
Система подачи СОЖ (давление - 1,5 бар);
Кабинетное ограждение рабочей зоны;
Полуавтоматическая задняя бабка;
Гидравлический патрон с одним комплектом закаленных кулачков, тремя комплектами сырых кулачков;
Гидравлическая система;
10 (12) -ти позиционная револьверная головка;
Централизованная система смазки;
Педаль управления гидравлическим патроном;
Блокировка двери рабочей зоны;
Комплект установочных опор;
Комплект инструмента для технического обслуживания станка;
Руководство по эксплуатации – один комплект (Руководство по программированию, Руководство оператора, Перечень деталей, Электросхемы);
3-х цветная сигнальная лампа;
Комплект инструментальной оснастки.

Дополнительная комплектация:

Комплект сырых кулачков 6";
Комплект сырых кулачков 8";
Комплект закаленных кулачков 6";
Комплект закаленных кулачков 8";
Контейнер для стружки поворотного типа 275л;
Контейнер для стружки не поворотного типа 380л;
Конвейер для удаления стружки;
Повышение давления СОЖ – 4,5 бар;
Повышение давления СОЖ – 6 бар;
Повышение давления СОЖ – 10 бар;
Повышение давления СОЖ – 14 бар;
Пистолет СОЖ;
Вытяжка распыленной СОЖ из зоны резания;
Сепаратор СОЖ;
Подготовка для установки гидравлического люнета;
Установка гидравлического люнета ASR-2.0 (Ф8-Ф101);
Замена револьверной головки 10поз.? 12поз.;
Осевой инструментальный блок;
Радиальный инструментальный блок;
Расточной инструментальный блок;
Инструментальный блок U-Drill;
Повышение мощности приводного инструмента 2,2/3,7кВт ? 3,7/5,5кВт;
Приводной блок 0°;
Приводной блок 90°;
Устройство настройки инструмента полуавтоматическое;
Устройство настройки инструмента автоматическое;
Обдув патрона воздухом;
Кондиционер электрического шкафа;
Пистолет обдува воздухом;
Автоматическая дверь;
Улавливатель деталей;
Дополнительный I/O модуль;
Подготовка для подключения авто-подающего устройства F-0i TD;
Подготовка для подключения авто-подающего устройства F-0i Mate TD;
Контроль зажима патрона;
Блокировка двери рабочей зоны;
Дополнительные М-коды F-0i TD;
Дополнительные М-коды F-0i Mate TD;
Интерфейс для подключения промышленного робота F-0i TD;
Интерфейс для подключения промышленного робота F-0i Mate TD;
Версия без задней бабки;
Педаль управления задней бабкой;
Система мониторинга станка Moricon-Т.

Технические характеристики Токарный обрабатывающий центр с револьверной головкой SMEC PL1600

Основные данные

ПроизводительSMEC
Модель PL1600
Страна брендаКорея (Южная)
Страна завода-изготовителяКорея (Южная)
Область примененияОбщее машиностроение
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.2 - Станки токарные, расточные и фрезерные металлорежущие

Общие технические данные

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество Револьверных головок, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Диаметр детали над направляющими станины, мм
Диаметр обработки над суппортом, мм
Максимальный диаметр обработки, мм
Максимальный диаметр точения, мм
Максимальная длина точения, мм
Расстояние между центрами станка - РМЦ, мм
Перемещения по оси X (ход), мм
Перемещения по оси Z (ход), мм
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные

Базовое оснащение

Количество координат станка (число осей)2
Кол-во одновременно управляемых координат станка (осей)2
Количество Револьверных головок, шт.1
Направляющие станкаКачения роликовые
Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
Диаметр детали над направляющими станины, мм530
Диаметр обработки над суппортом, мм290
Максимальный диаметр обработки, мм290
Максимальный диаметр точения, мм290
Максимальная длина точения, мм307
Расстояние между центрами станка - РМЦ, мм499
Перемещения по оси X (ход), мм165
Перемещения по оси Z (ход), мм350
Холостая (ускоренная) подача по оси Х, м/мин24
Холостая (ускоренная) подача по оси Z, м/мин30

Опциональное оснащение 1

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество Револьверных головок, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Диаметр детали над направляющими станины, мм
Диаметр обработки над суппортом, мм
Максимальный диаметр обработки, мм
Максимальный диаметр точения, мм
Максимальная длина точения, мм
Расстояние между центрами станка - РМЦ, мм
Перемещения по оси X (ход), мм
Перемещения по оси Z (ход), мм
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Тип конструкции Наклонная станина , один шпиндель , револьверная голова.
Станина / Тип станиныЦельнолитая станина с углом наклона 45°

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ
Диагональ системы ЧПУ, дюйм

ЧПУ

Базовое оснащение

Система управления (ЧПУ)Fanuc
Модель ЧПУ 0i-TF
Диагональ системы ЧПУ, дюйм10,4

Опциональное оснащение 1

Система управления (ЧПУ)
Модель ЧПУ
Диагональ системы ЧПУ, дюйм

Главный токарный шпиндель

Положение шпинделяЗафиксирован горизонтально
Стандартный диаметр патрона, мм160
Максимальный диаметр патрона, мм210

Тип привода шпинделя
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Отверстие в шпинделе, мм
Максимальный диаметр прутка, мм

Базовое оснащение

Тип привода шпинделяРемень
Частота вращения шпинделя ДО, об/мин6 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм91.5
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм124.8
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
Отверстие в шпинделе, мм61
Максимальный диаметр прутка, мм52

Опциональное оснащение 1

Тип привода шпинделя
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Отверстие в шпинделе, мм
Максимальный диаметр прутка, мм

Задняя бабка

Ход пиноли задней бабки, мм
Диаметр пиноли задней бабки, мм
Тип пиноли задней бабки

Задняя бабка

Базовое оснащение

Ход пиноли задней бабки, мм80
Диаметр пиноли задней бабки, мм65
Тип пиноли задней бабкиМТ-4

Опциональное оснащение 1

Ход пиноли задней бабки, мм
Диаметр пиноли задней бабки, мм
Тип пиноли задней бабки

Револьверная головка

Количество гнезд для инструмента, шт.
Тип крепления инструмента
Диаметр хвостовика, мм

Револьверная головка

Базовое оснащение

Количество гнезд для инструмента, шт.12
Тип крепления инструментаBMT
Диаметр хвостовика, мм45

Опциональное оснащение 1

Количество гнезд для инструмента, шт.
Тип крепления инструмента
Диаметр хвостовика, мм

Подача СОЖ

Давление наружной подачи СОЖ, бар
Емкость бака для наружной подачи СОЖ, л

Подача СОЖ

Базовое оснащение

Давление наружной подачи СОЖ, бар1.5
Емкость бака для наружной подачи СОЖ, л110

Опциональное оснащение 1

Давление наружной подачи СОЖ, бар
Емкость бака для наружной подачи СОЖ, л

Точность

Точность позиционирования X, мкм
Точность позиционирования Z мкм

Точность

Базовое оснащение

Точность позиционирования X, мкм4
Точность позиционирования Z мкм6

Опциональное оснащение 1

Точность позиционирования X, мкм
Точность позиционирования Z мкм

Установка

Специальный фундаментНЕ требуется

Электроэнергия

Потребляемая мощность, кВА 29

Габариты и масса

Длина, мм 2 395
Ширина (глубина), мм 1 760
Высота, мм 2 071
Масса нетто, кг 2 850

Базовая комплектация

Кабина для станка (защита рабочей зоны)
Сигнальная лампа (сигнальный фонарь)
Подача СОЖ через инструмент (внутренняя подача СОЖ)
Понижающий трансформатор
Комплект инструмента для обслуживания станка

Возможные опции

Люнет
Податчик прутков
Щуп для привязки (и обмера) инструмента
Отдельный фильтр для СОЖ бумажный / из нетканого полотна
Транспортер для стружки
Пистолет СОЖ для удаления стружки
Пистолет пневматический (воздушный)
