Токарный обрабатывающий центр с револьверной головкой Smart NL 2000ASY

Вы представитель этого бренда?

Токарный обрабатывающий центр с револьверной головкой Smart NL 2000ASY

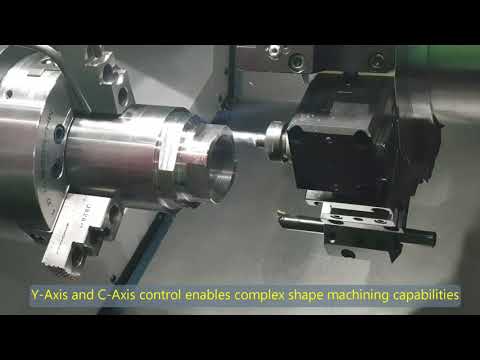

Токарный обрабатывающий центр с револьверной головкой Smart NL 2000ASY - Видео c Youtube №1

Высокопроизводительные токарные центры серии Smart NL гарантируют сверхточную и надежную обработку.

Ось Y обеспечивает возможность обработки деталей сложной формы.

Высокая мощность шпинделя обеспечивает высокую производительность обработки.

Встроенный электродвигатель вспомогательного шпинделя обеспечивает быстрое ускорение и замедление.

Синхронизированное управление главным и вспомогательным шпинделем для гибкости обработки.

Задняя бабка с приводом от серводвигателя с высоким крутящим моментом сокращает время наладки заготовки.

ПроизводительSmart
Страна брендаКорея (Южная)
Максимальный диаметр обработки, мм406
Масса нетто, кг 5 700
Система управления (ЧПУ)Fanuc

Все характеристики

Цена:По запросу

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Токарный обрабатывающий центр с револьверной головкой Smart NL 2000ASY

Основные данные

ПроизводительSmart
МодельNL 2000ASY
Страна брендаКорея (Южная)
Страна завода-изготовителяКорея (Южная)
Область примененияАвиационная промышленность, Автомобильная промышленность, Железнодорожное машиностроение, Космическая промышленность, Оборонная промышленность, Общее машиностроение, Сельскохозяйственное машиностроение, Судостроение
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.21.120 - Станки токарные металлорежущие с числовым программным управлением

Общие технические данные

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество Револьверных головок, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Диаметр детали над направляющими станины, мм
Диаметр обработки над суппортом, мм
Максимальный диаметр обработки, мм
Максимальный диаметр точения, мм
Максимальная длина точения, мм
Максимальный диаметр заготовки (ДО), мм
Максимальная длина заготовки (ДО), мм
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные

Базовое оснащение

Количество координат станка (число осей)4
Кол-во одновременно управляемых координат станка (осей)3
Количество Револьверных головок, шт.1
Направляющие станкаСкольжения
Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
Диаметр детали над направляющими станины, мм685
Диаметр обработки над суппортом, мм575
Максимальный диаметр обработки, мм406
Максимальный диаметр точения, мм406
Максимальная длина точения, мм750
Максимальный диаметр заготовки (ДО), мм406
Максимальная длина заготовки (ДО), мм750
Перемещения по оси X (ход), мм256
Перемещения по оси Y (ход), мм110
Перемещения по оси Z (ход), мм830
Холостая (ускоренная) подача по оси Х, м/мин30
Холостая (ускоренная) подача по оси Y, м/мин10
Холостая (ускоренная) подача по оси Z, м/мин30

Опциональное оснащение 1

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество Револьверных головок, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Диаметр детали над направляющими станины, мм
Диаметр обработки над суппортом, мм
Максимальный диаметр обработки, мм
Максимальный диаметр точения, мм
Максимальная длина точения, мм
Максимальный диаметр заготовки (ДО), мм
Максимальная длина заготовки (ДО), мм
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Станина / Тип станиныЖесткая литая станина
Материал станиныЧугун (литая)

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ
Диагональ системы ЧПУ, дюйм
Встроенная память ЧПУ, Мб

ЧПУ

Базовое оснащение

Система управления (ЧПУ)Fanuc
Модель ЧПУ0i-TF Plus
Диагональ системы ЧПУ, дюйм10,4
Встроенная память ЧПУ, Мб2

Опциональное оснащение 1

Система управления (ЧПУ)
Модель ЧПУ
Диагональ системы ЧПУ, дюйм
Встроенная память ЧПУ, Мб

Главный токарный шпиндель

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Отверстие в шпинделе, мм
Максимальный диаметр прутка, мм

Главный токарный шпиндель

Базовое оснащение

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин0
Частота вращения шпинделя ДО, об/мин6 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм157
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
Мощность шпинделя ПИКОВАЯ (максимальная), кВт18.5
Отверстие в шпинделе, мм51
Максимальный диаметр прутка, мм61

Опциональное оснащение 1

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Отверстие в шпинделе, мм
Максимальный диаметр прутка, мм

Стандартный диаметр патрона, мм152

Контршпиндель

Частота вращения ОТ, об/мин
Частота вращения ДО, об/мин
Крутящий момент контр-шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность контр-шпинделя ПИКОВАЯ (максимальная), кВт
Отверстие в шпинделе, мм

Контршпиндель

Базовое оснащение

Частота вращения ОТ, об/мин0
Частота вращения ДО, об/мин6 000
Крутящий момент контр-шпинделя ПИКОВЫЙ (максимальный), Нм135
Мощность контр-шпинделя ПИКОВАЯ (максимальная), кВт15
Отверстие в шпинделе, мм51

Опциональное оснащение 1

Частота вращения ОТ, об/мин
Частота вращения ДО, об/мин
Крутящий момент контр-шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность контр-шпинделя ПИКОВАЯ (максимальная), кВт
Отверстие в шпинделе, мм

Стандартный диаметр патрона контршпинделя, мм152

Револьверная головка

Количество гнезд для инструмента, шт.
Диаметр хвостовика, мм
Время смены инструмента ("от стружки до стружки"), сек
Частота вращения приводного инструмента ДО, об/мин
Мощность В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт

Револьверная головка

Базовое оснащение

Количество гнезд для инструмента, шт.12
Диаметр хвостовика, мм40
Время смены инструмента ("от стружки до стружки"), сек0.15
Частота вращения приводного инструмента ДО, об/мин5 000
Мощность В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт5.5

Опциональное оснащение 1

Количество гнезд для инструмента, шт.24
Диаметр хвостовика, мм40
Время смены инструмента ("от стружки до стружки"), сек0.15
Частота вращения приводного инструмента ДО, об/мин5 000
Мощность В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт5.5

Подача СОЖ

Давление наружной подачи СОЖ, бар

Подача СОЖ

Базовое оснащение

Давление наружной подачи СОЖ, бар5

Опциональное оснащение 1

Давление наружной подачи СОЖ, бар

Точность

Точность позиционирования X, мкм
Точность позиционирования Y, мкм
Точность позиционирования Z мкм
Повторяемость (точности) по линейным осям, мкм

Точность

Базовое оснащение

Точность позиционирования X, мкм7
Точность позиционирования Y, мкм7
Точность позиционирования Z мкм7
Повторяемость (точности) по линейным осям, мкм5

Опциональное оснащение 1

Точность позиционирования X, мкм
Точность позиционирования Y, мкм
Точность позиционирования Z мкм
Повторяемость (точности) по линейным осям, мкм

Установка

Специальный фундаментНЕ требуется
Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
Подвод воздухаТребуется
Давление воздуха, бар6
Подвод жидкостейНЕ требуется

Электроэнергия

Напряжение, В 380
Частота, Гц 50
Потребляемая мощность, кВА 40

Габариты и масса

Длина, мм 3 570
Ширина (глубина), мм 1 818
Масса нетто, кг 5 700

Базовая комплектация

Ось Y
Выносной ручной пульт управления (маховичок)
Свободные M-функции
Кабина для станка (защита рабочей зоны)
Сигнальная лампа (сигнальный фонарь)
Транспортер для стружки
Пистолет СОЖ для удаления стружки
Пистолет пневматический (воздушный)
Комплект инструмента для обслуживания станка

Возможные опции

Цанговый зажимной патрон
Податчик прутков
Безопасность при аварийном отключении электроэнергии
Тропический пакет (блок активного охлаждения для электрошкафа)
Прямые измерительные системы по линейным осям X, Y, Z (оптические или магнитные линейки)
Прямые измерительные системы по круговым осям A, B, C (оптические или магнитные линейки)
Подача сжатого воздуха в измерительные системы
Щуп для обмера детали (наладки)
Щуп для привязки (и обмера) инструмента
Отдельный фильтр для СОЖ бумажный / из нетканого полотна
Подача СОЖ через инструмент (внутренняя подача СОЖ)
Термостабилизация СОЖ
Подача СОЖ снаружи для обмыва патрона главного шпинделя
Подача СОЖ снаружи для обмыва патрона контршпинделя
Система вытяжки испарений масла и СОЖ
Понижающий трансформатор
Комплект быстроизнащивающихся запасных частей
Стабилизатор напряжения
Источник бесперебойного питания (UPS)
Компрессор винтовой
