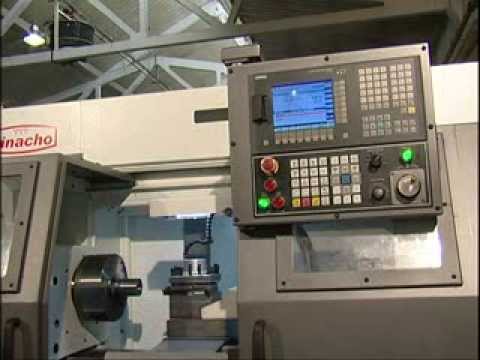

Токарный обрабатывающий центр с револьверной головкой Pinacho ST-225
Токарные станки с ЧПУ серии ST фирмы Pinacho - это бесшумные, простые в использовании станки с передней бабкой, состоящей из серводвигателя и прямой трансмиссией на главную ось, что обеспечивает высокую скорость вращения и отличное качество обработки детали.
- ПроизводительPinacho
- Страна брендаИспания
- Максимальный диаметр обработки, мм260, 260
- Масса нетто, кг 2 230, 2 340
- Система управления (ЧПУ)Fanuc, Fagor, Siemens
Цена:По запросу
Технические характеристики Токарный обрабатывающий центр с револьверной головкой Pinacho ST-225
- ПроизводительPinacho
- МодельST-225
- Страна брендаИспания
- Страна завода-изготовителяИспания
- Область примененияАвиационная промышленность, Автомобильная промышленность, Железнодорожное машиностроение, Космическая промышленность, Оборонная промышленность, Общее машиностроение, Сельскохозяйственное машиностроение, Судостроение
- Код по: ОК 034-2014 (КПЕС 2008)C.28.41.21.120 - Станки токарные металлорежущие с числовым программным управлением
- Ключевые словатокарный станок, токарный станок с ЧПУ
- Количество координат станка (число осей)
- Кол-во одновременно управляемых координат станка (осей)
- Количество Револьверных головок, шт.
- Направляющие станка
- Привод исполнительного звена станка (тип)
- Диаметр детали над направляющими станины, мм
- Диаметр обработки над суппортом, мм
- Максимальный диаметр обработки, мм
- Максимальный диаметр точения, мм
- Максимальная длина точения, мм
- Расстояние между центрами станка - РМЦ, мм
- Максимальный диаметр заготовки (ДО), мм
- Максимальная длина заготовки (ДО), мм
- Рабочие подачи по оси Х, мм/мин
- Рабочие подачи по оси Z, мм/мин
- Холостая (ускоренная) подача по оси Х, м/мин
- Холостая (ускоренная) подача по оси Z, м/мин
Базовое оснащение
- Количество координат станка (число осей)3
- Кол-во одновременно управляемых координат станка (осей)2
- Количество Револьверных головок, шт.1
- Направляющие станкаСкольжения
- Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
- Диаметр детали над направляющими станины, мм450
- Диаметр обработки над суппортом, мм370
- Максимальный диаметр обработки, мм260
- Максимальный диаметр точения, мм260
- Максимальная длина точения, мм930
- Расстояние между центрами станка - РМЦ, мм1 000
- Максимальный диаметр заготовки (ДО), мм260
- Максимальная длина заготовки (ДО), мм1 450
- Рабочие подачи по оси Х, мм/мин12 000
- Рабочие подачи по оси Z, мм/мин10 000
- Холостая (ускоренная) подача по оси Х, м/мин15 000
- Холостая (ускоренная) подача по оси Z, м/мин12 500
Опциональное оснащение 1
- Количество координат станка (число осей)
- Кол-во одновременно управляемых координат станка (осей)
- Количество Револьверных головок, шт.
- Направляющие станка
- Привод исполнительного звена станка (тип)
- Диаметр детали над направляющими станины, мм450
- Диаметр обработки над суппортом, мм370
- Максимальный диаметр обработки, мм260
- Максимальный диаметр точения, мм260
- Максимальная длина точения, мм1 450
- Расстояние между центрами станка - РМЦ, мм1 500
- Максимальный диаметр заготовки (ДО), мм
- Максимальная длина заготовки (ДО), мм
- Рабочие подачи по оси Х, мм/мин12 000
- Рабочие подачи по оси Z, мм/мин7 000
- Холостая (ускоренная) подача по оси Х, м/мин15 000
- Холостая (ускоренная) подача по оси Z, м/мин9 000
- Материал станиныЧугун (литая)
- Система управления (ЧПУ)
- Модель ЧПУ
- Диагональ системы ЧПУ, дюйм
- Встроенная память ЧПУ, Мб
Базовое оснащение
- Система управления (ЧПУ)Fanuc
- Модель ЧПУ0i-TF
- Диагональ системы ЧПУ, дюйм11
- Встроенная память ЧПУ, Мб512
Опциональное оснащение 1
- Система управления (ЧПУ)Fagor
- Модель ЧПУ8055T Control
- Диагональ системы ЧПУ, дюйм11
- Встроенная память ЧПУ, Мб512
Опциональное оснащение 2
- Система управления (ЧПУ)Siemens
- Модель ЧПУ828D
- Диагональ системы ЧПУ, дюйм11
- Встроенная память ЧПУ, Мб512
- Положение шпинделяЗафиксирован вертикально
- Частота вращения шпинделя ОТ, об/мин
- Частота вращения шпинделя ДО, об/мин
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт
- Отверстие в шпинделе, мм
Базовое оснащение
- Частота вращения шпинделя ОТ, об/мин0
- Частота вращения шпинделя ДО, об/мин3 000
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт15
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
- Отверстие в шпинделе, мм65
Опциональное оснащение 1
- Частота вращения шпинделя ОТ, об/мин
- Частота вращения шпинделя ДО, об/мин3 000
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт9
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт9
- Отверстие в шпинделе, мм65
- Ход пиноли задней бабки, мм
- Диаметр пиноли задней бабки, мм
- Тип пиноли задней бабки
Базовое оснащение
- Ход пиноли задней бабки, мм200
- Диаметр пиноли задней бабки, мм68
- Тип пиноли задней бабкиМТ-4
Опциональное оснащение 1
- Ход пиноли задней бабки, мм
- Диаметр пиноли задней бабки, мм
- Тип пиноли задней бабки
- Тип револьверной головки
- Количество гнезд для инструмента, шт.
- Количество приводных инструментов
- Тип крепления инструмента
- Диаметр хвостовика, мм
- Способ охлаждения револьверной головки
Базовое оснащение
- Тип револьверной головкиТипа ЗВЕЗДА на перифирии револьвера
- Количество гнезд для инструмента, шт.8
- Количество приводных инструментов4
- Тип крепления инструментаVDI
- Диаметр хвостовика, мм40
- Способ охлаждения револьверной головкимасляное
Опциональное оснащение 1
- Тип револьверной головки
- Количество гнезд для инструмента, шт.
- Количество приводных инструментов
- Тип крепления инструмента
- Диаметр хвостовика, мм
- Способ охлаждения револьверной головки
- Давление наружной подачи СОЖ, бар
Базовое оснащение
- Давление наружной подачи СОЖ, бар20
Опциональное оснащение 1
- Давление наружной подачи СОЖ, бар
- Стандарт измерения точности позционирования
- Точность позиционирования X, мкм
- Точность позиционирования Z мкм
- Повторяемость (точности) по линейным осям, мкм
Базовое оснащение
- Стандарт измерения точности позционированияVDI/DGQ 3441
- Точность позиционирования X, мкм10
- Точность позиционирования Z мкм10
- Повторяемость (точности) по линейным осям, мкм10
Опциональное оснащение 1
- Стандарт измерения точности позционирования
- Точность позиционирования X, мкм
- Точность позиционирования Z мкм
- Повторяемость (точности) по линейным осям, мкм
- Специальный фундаментНЕ требуется
- Анкерование (крепление на анкерные болты) / фиксация станкатребуется
- Подвод воздухаТребуется
- Подвод жидкостейНЕ требуется
- Длина, мм 2 810, 3 325
- Ширина (глубина), мм 1 270
- Высота, мм 1 890
- Масса нетто, кг 2 230, 2 340
ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические
характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких
обстоятельствах не является публичной офертой!
