Токарный обрабатывающий центр с револьверной головкой Pinacho ST-180

Вы представитель этого бренда?

Токарный обрабатывающий центр с револьверной головкой Pinacho ST-180

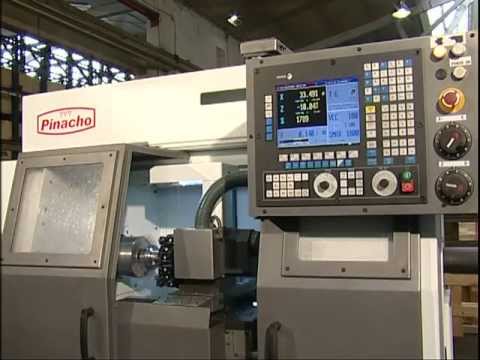

Токарный обрабатывающий центр с револьверной головкой Pinacho ST-180 - Видео c Youtube №1

Токарные станки с ЧПУ серии ST фирмы Pinacho - это бесшумные, простые в использовании станки с передней бабкой, состоящей из серводвигателя и прямой трансмиссией на главную ось, что обеспечивает высокую скорость вращения и отличное качество обработки детали.

ПроизводительPinacho
Страна брендаИспания
Максимальный диаметр обработки, мм190, 190
Масса нетто, кг 1 200, 1 490
Система управления (ЧПУ)Fanuc, Fagor, Siemens

Все характеристики

Цена:По запросу

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Токарный обрабатывающий центр с револьверной головкой Pinacho ST-180

Основные данные

ПроизводительPinacho
МодельST-180
Страна брендаИспания
Страна завода-изготовителяИспания
Область примененияАвиационная промышленность, Автомобильная промышленность, Железнодорожное машиностроение, Космическая промышленность, Оборонная промышленность, Общее машиностроение, Сельскохозяйственное машиностроение, Судостроение
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.21.120 - Станки токарные металлорежущие с числовым программным управлением
Ключевые словатокарный станок, токарный станок с ЧПУ

Общие технические данные

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество Револьверных головок, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Диаметр детали над направляющими станины, мм
Диаметр обработки над суппортом, мм
Максимальный диаметр обработки, мм
Максимальный диаметр точения, мм
Максимальная длина точения, мм
Расстояние между центрами станка - РМЦ, мм
Максимальный диаметр заготовки (ДО), мм
Максимальная длина заготовки (ДО), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Z, мм/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные

Базовое оснащение

Количество координат станка (число осей)3
Кол-во одновременно управляемых координат станка (осей)2
Количество Револьверных головок, шт.1
Направляющие станкаСкольжения
Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
Диаметр детали над направляющими станины, мм360
Диаметр обработки над суппортом, мм300
Максимальный диаметр обработки, мм190
Максимальный диаметр точения, мм190
Максимальная длина точения, мм600
Расстояние между центрами станка - РМЦ, мм750
Максимальный диаметр заготовки (ДО), мм190
Максимальная длина заготовки (ДО), мм840
Рабочие подачи по оси Х, мм/мин12 000
Рабочие подачи по оси Z, мм/мин10 000
Холостая (ускоренная) подача по оси Х, м/мин15 000
Холостая (ускоренная) подача по оси Z, м/мин12 500

Опциональное оснащение 1

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество Револьверных головок, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Диаметр детали над направляющими станины, мм360
Диаметр обработки над суппортом, мм300
Максимальный диаметр обработки, мм190
Максимальный диаметр точения, мм190
Максимальная длина точения, мм840
Расстояние между центрами станка - РМЦ, мм1 000
Максимальный диаметр заготовки (ДО), мм
Максимальная длина заготовки (ДО), мм
Рабочие подачи по оси Х, мм/мин12 000
Рабочие подачи по оси Z, мм/мин7 000
Холостая (ускоренная) подача по оси Х, м/мин15 000
Холостая (ускоренная) подача по оси Z, м/мин9 000

Материал станиныЧугун (литая)

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ
Диагональ системы ЧПУ, дюйм
Встроенная память ЧПУ, Мб

ЧПУ

Базовое оснащение

Система управления (ЧПУ)Fanuc
Модель ЧПУ0i-TF
Диагональ системы ЧПУ, дюйм11
Встроенная память ЧПУ, Мб512

Опциональное оснащение 1

Система управления (ЧПУ)Fagor
Модель ЧПУ8055T Control
Диагональ системы ЧПУ, дюйм11
Встроенная память ЧПУ, Мб512

Опциональное оснащение 2

Система управления (ЧПУ)Siemens
Модель ЧПУ828D
Диагональ системы ЧПУ, дюйм11
Встроенная память ЧПУ, Мб512

Главный токарный шпиндель

Положение шпинделяЗафиксирован вертикально

Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Отверстие в шпинделе, мм

Базовое оснащение

Частота вращения шпинделя ОТ, об/мин0
Частота вращения шпинделя ДО, об/мин4 000
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт7.5
Мощность шпинделя ПИКОВАЯ (максимальная), кВт7.5
Отверстие в шпинделе, мм42

Опциональное оснащение 1

Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин4 000
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
Мощность шпинделя ПИКОВАЯ (максимальная), кВт11
Отверстие в шпинделе, мм42

Опциональное оснащение 2

Частота вращения шпинделя ДО, об/мин4 000
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт7
Мощность шпинделя ПИКОВАЯ (максимальная), кВт7
Отверстие в шпинделе, мм42

Задняя бабка

Ход пиноли задней бабки, мм
Диаметр пиноли задней бабки, мм
Тип пиноли задней бабки

Задняя бабка

Базовое оснащение

Ход пиноли задней бабки, мм180
Диаметр пиноли задней бабки, мм58
Тип пиноли задней бабкиМТ-4

Опциональное оснащение 1

Ход пиноли задней бабки, мм
Диаметр пиноли задней бабки, мм
Тип пиноли задней бабки

Револьверная головка

Тип револьверной головки
Количество гнезд для инструмента, шт.
Количество приводных инструментов
Тип крепления инструмента
Диаметр хвостовика, мм
Способ охлаждения револьверной головки

Револьверная головка

Базовое оснащение

Тип револьверной головкиТипа ЗВЕЗДА на перифирии револьвера
Количество гнезд для инструмента, шт.8
Количество приводных инструментов4
Тип крепления инструментаVDI
Диаметр хвостовика, мм32
Способ охлаждения револьверной головкимасляное

Опциональное оснащение 1

Тип револьверной головки
Количество гнезд для инструмента, шт.
Количество приводных инструментов
Тип крепления инструмента
Диаметр хвостовика, мм
Способ охлаждения револьверной головки

Подача СОЖ

Давление наружной подачи СОЖ, бар

Подача СОЖ

Базовое оснащение

Давление наружной подачи СОЖ, бар20

Опциональное оснащение 1

Давление наружной подачи СОЖ, бар

Точность

Стандарт измерения точности позционирования
Точность позиционирования X, мкм
Точность позиционирования Z мкм
Повторяемость (точности) по линейным осям, мкм

Точность

Базовое оснащение

Стандарт измерения точности позционированияVDI/DGQ 3441
Точность позиционирования X, мкм10
Точность позиционирования Z мкм10
Повторяемость (точности) по линейным осям, мкм10

Опциональное оснащение 1

Стандарт измерения точности позционирования
Точность позиционирования X, мкм
Точность позиционирования Z мкм
Повторяемость (точности) по линейным осям, мкм

Установка

Специальный фундаментНЕ требуется
Анкерование (крепление на анкерные болты) / фиксация станкатребуется
Подвод воздухаТребуется
Подвод жидкостейНЕ требуется

Габариты и масса

Длина, мм 2 250, 2 520
Ширина (глубина), мм 1 170
Высота, мм 1 820
Масса нетто, кг 1 200, 1 490

Базовая комплектация

Цанговый зажимной патрон
Выносной ручной пульт управления (маховичок)
Свободные M-функции
Безопасность при аварийном отключении электроэнергии
Кабина для станка (защита рабочей зоны)
Сигнальная лампа (сигнальный фонарь)
Подача сжатого воздуха в измерительные системы
Транспортер для стружки
Пистолет СОЖ для удаления стружки
Пистолет пневматический (воздушный)
Комплект инструмента для обслуживания станка

Возможные опции

Ось Y
Люнет
Прямые измерительные системы по линейным осям X, Y, Z (оптические или магнитные линейки)
Прямые измерительные системы по круговым осям A, B, C (оптические или магнитные линейки)
Щуп для обмера детали (наладки)
Щуп для привязки (и обмера) инструмента
Отдельный фильтр для СОЖ бумажный / из нетканого полотна
Система вытяжки испарений масла и СОЖ
Комплект быстроизнащивающихся запасных частей
Стабилизатор напряжения
Источник бесперебойного питания (UPS)
Компрессор винтовой
