Токарный обрабатывающий центр с револьверной головкой Oturn HT-6M

Вы представитель этого бренда?

Токарный обрабатывающий центр с револьверной головкой Oturn HT-6M

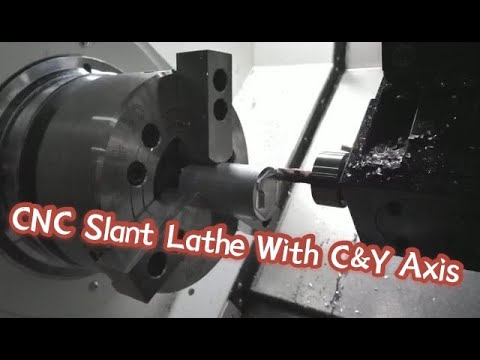

Токарный обрабатывающий центр с револьверной головкой Oturn HT-6M - Видео c Youtube №1

Токарный станки серии HTM 3-х осевые (ось С) станки с ЧПУ с полностью замкнутым контуром. Интегрированная электрически-гидравлическая компоновка станка имеет полную защиту. Станок обладает высокой точностью, простотой использования, и удобством обслуживания.

ПроизводительOturn
Страна брендаКитай
Максимальный диаметр обработки, мм400
Масса нетто, кг 5 500
Система управления (ЧПУ)Fanuc

Все характеристики

Цена:По запросу

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Токарный обрабатывающий центр с револьверной головкой Oturn HT-6M

Основные данные

ПроизводительOturn
МодельHT-6M
Страна брендаКитай
Страна завода-изготовителяКитай
Область примененияАвиационная промышленность, Автомобильная промышленность, Железнодорожное машиностроение, Космическая промышленность, Оборонная промышленность, Общее машиностроение, Сельскохозяйственное машиностроение, Судостроение
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.21.120 - Станки токарные металлорежущие с числовым программным управлением

Общие технические данные

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество Револьверных головок, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Диаметр детали над направляющими станины, мм
Диаметр обработки над суппортом, мм
Максимальный диаметр обработки, мм
Максимальный диаметр точения, мм
Максимальная длина точения, мм
Максимальный диаметр заготовки (ДО), мм
Максимальная длина заготовки (ДО), мм
Перемещения по оси X (ход), мм
Перемещения по оси Z (ход), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Z, мм/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные

Базовое оснащение

Количество координат станка (число осей)2
Кол-во одновременно управляемых координат станка (осей)2
Количество Револьверных головок, шт.1
Направляющие станкаКачения шариковые
Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
Диаметр детали над направляющими станины, мм670
Диаметр обработки над суппортом, мм400
Максимальный диаметр обработки, мм400
Максимальный диаметр точения, мм400
Максимальная длина точения, мм550
Максимальный диаметр заготовки (ДО), мм670
Максимальная длина заготовки (ДО), мм550
Перемещения по оси X (ход), мм267
Перемещения по оси Z (ход), мм600
Рабочие подачи по оси Х, мм/мин5 000
Рабочие подачи по оси Z, мм/мин5 000
Холостая (ускоренная) подача по оси Х, м/мин30
Холостая (ускоренная) подача по оси Z, м/мин30

Опциональное оснащение 1

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество Револьверных головок, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Диаметр детали над направляющими станины, мм
Диаметр обработки над суппортом, мм
Максимальный диаметр обработки, мм
Максимальный диаметр точения, мм
Максимальная длина точения, мм
Максимальный диаметр заготовки (ДО), мм
Максимальная длина заготовки (ДО), мм
Перемещения по оси X (ход), мм
Перемещения по оси Z (ход), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Z, мм/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Станина / Тип станиныЖесткая наклонная станина
Материал станиныЧугун (литая)

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ
Диагональ системы ЧПУ, дюйм
Встроенная память ЧПУ, Мб

ЧПУ

Базовое оснащение

Система управления (ЧПУ)Fanuc
Модель ЧПУ0i-TF Plus
Диагональ системы ЧПУ, дюйм10,4
Встроенная память ЧПУ, Мб2

Опциональное оснащение 1

Система управления (ЧПУ)
Модель ЧПУ
Диагональ системы ЧПУ, дюйм
Встроенная память ЧПУ, Мб

Главный токарный шпиндель

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Отверстие в шпинделе, мм

Главный токарный шпиндель

Базовое оснащение

Тип привода шпинделяРемень
Частота вращения шпинделя ОТ, об/мин0
Частота вращения шпинделя ДО, об/мин4 000
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт15
Мощность шпинделя ПИКОВАЯ (максимальная), кВт18.5
Отверстие в шпинделе, мм87

Опциональное оснащение 1

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Отверстие в шпинделе, мм

Стандартный диаметр патрона, мм250

Револьверная головка

Тип револьверной головки
Тип привода инструмента револьверной головки
Количество гнезд для инструмента, шт.
Тип крепления инструмента
Диаметр хвостовика, мм
Способ охлаждения револьверной головки

Револьверная головка

Базовое оснащение

Тип револьверной головкиТипа ЗВЕЗДА на перифирии револьвера
Тип привода инструмента револьверной головкиДругой
Количество гнезд для инструмента, шт.12
Тип крепления инструментаVDI
Диаметр хвостовика, мм40
Способ охлаждения револьверной головкимасляное

Опциональное оснащение 1

Тип револьверной головки
Тип привода инструмента револьверной головки
Количество гнезд для инструмента, шт.
Тип крепления инструмента
Диаметр хвостовика, мм
Способ охлаждения револьверной головки

Подача СОЖ

Давление наружной подачи СОЖ, бар
Производительность насоса наружной подачи СОЖ, л/мин
Емкость бака для наружной подачи СОЖ, л

Подача СОЖ

Базовое оснащение

Давление наружной подачи СОЖ, бар5
Производительность насоса наружной подачи СОЖ, л/мин30
Емкость бака для наружной подачи СОЖ, л180

Опциональное оснащение 1

Давление наружной подачи СОЖ, бар
Производительность насоса наружной подачи СОЖ, л/мин
Емкость бака для наружной подачи СОЖ, л

Точность

Стандарт измерения точности позционирования
Точность позиционирования X, мкм
Точность позиционирования Z мкм
Повторяемость (точности) по линейным осям, мкм

Точность

Базовое оснащение

Стандарт измерения точности позционированияVDI/DGQ 3441
Точность позиционирования X, мкм8
Точность позиционирования Z мкм10
Повторяемость (точности) по линейным осям, мкм5

Опциональное оснащение 1

Стандарт измерения точности позционирования
Точность позиционирования X, мкм
Точность позиционирования Z мкм
Повторяемость (точности) по линейным осям, мкм

Установка

Специальный фундаментНЕ требуется
Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
Подвод воздухаТребуется
Давление воздуха, бар6

Электроэнергия

Кол-во фаз 3
Напряжение, В 380
Частота, Гц 50
Потребляемая мощность, кВА 20
Требуемый сетевой предохранитель, А 63

Габариты и масса

Масса нетто, кг 5 500

Базовая комплектация

Транспортер для стружки
Пистолет пневматический (воздушный)
Комплект инструмента для обслуживания станка

Возможные опции

Цанговый зажимной патрон
Люнет
Податчик прутков
Выносной ручной пульт управления (маховичок)
Свободные M-функции
Безопасность при аварийном отключении электроэнергии
Тропический пакет (блок активного охлаждения для электрошкафа)
Кабина для станка (защита рабочей зоны)
Сигнальная лампа (сигнальный фонарь)
Прямые измерительные системы по линейным осям X, Y, Z (оптические или магнитные линейки)
Подача сжатого воздуха в измерительные системы
Щуп для обмера детали (наладки)
Щуп для привязки (и обмера) инструмента
Отдельный фильтр для СОЖ бумажный / из нетканого полотна
Термостабилизация СОЖ
Пистолет СОЖ для удаления стружки
Подача СОЖ снаружи для обмыва патрона главного шпинделя
Система вытяжки испарений масла и СОЖ
Понижающий трансформатор
Комплект быстроизнащивающихся запасных частей
Стабилизатор напряжения
Источник бесперебойного питания (UPS)
Компрессор винтовой
