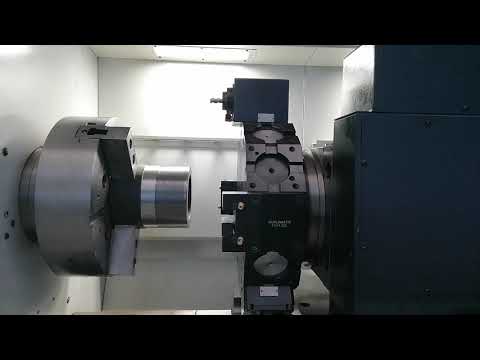

Токарный обрабатывающий центр с револьверной головкой JAP STH-400

stars

STH - это токарные станки с ЧПУ с числом осей до 4, которые известны своей универсальностью в своем сегменте без потери точности и качества обработки поверхности, что сделало STH эталоном в мире станков.


  • ПроизводительJAP
  • Страна брендаИспания
  • Максимальный диаметр обработки, мм515, 515, 515, 515, 515
  • Масса нетто, кг 5 460, 5 760, 6 460, 7 560, 9 060
  • Система управления (ЧПУ)Fanuc, Fagor, Siemens

Все характеристики
Цена:По запросу
Поделиться:
Технические характеристики Токарный обрабатывающий центр с револьверной головкой JAP STH-400
Основные данные
  • ПроизводительJAP
  • МодельSTH-400
  • Страна брендаИспания
  • Страна завода-изготовителяИспания
  • Область примененияАвиационная промышленность, Автомобильная промышленность, Железнодорожное машиностроение, Космическая промышленность, Оборонная промышленность, Общее машиностроение, Сельскохозяйственное машиностроение, Судостроение
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.21.120 - Станки токарные металлорежущие с числовым программным управлением
  • Ключевые словатокарный станок, станок токарный с ЧПУ

Общие технические данные
-

  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Количество Револьверных головок, шт.
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Диаметр детали над направляющими станины, мм
  • Диаметр обработки над суппортом, мм
  • Максимальный диаметр обработки, мм
  • Максимальный диаметр точения, мм
  • Максимальная длина точения, мм
  • Расстояние между центрами станка - РМЦ, мм
  • Максимальный диаметр заготовки (ДО), мм
  • Максимальная длина заготовки (ДО), мм
  • Рабочие подачи по оси Х, мм/мин
  • Рабочие подачи по оси Z, мм/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные
-
Базовое оснащение
  • Количество координат станка (число осей)4
  • Кол-во одновременно управляемых координат станка (осей)2
  • Количество Револьверных головок, шт.1
  • Направляющие станкаСкольжения
  • Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
  • Диаметр детали над направляющими станины, мм805
  • Диаметр обработки над суппортом, мм720
  • Максимальный диаметр обработки, мм515
  • Максимальный диаметр точения, мм515
  • Максимальная длина точения, мм1 000
  • Расстояние между центрами станка - РМЦ, мм1 000
  • Максимальный диаметр заготовки (ДО), мм515
  • Максимальная длина заготовки (ДО), мм5 000
  • Рабочие подачи по оси Х, мм/мин6 000
  • Рабочие подачи по оси Z, мм/мин8 500
  • Холостая (ускоренная) подача по оси Х, м/мин7.5
  • Холостая (ускоренная) подача по оси Z, м/мин10


Опциональное оснащение 1
  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Количество Револьверных головок, шт.
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Диаметр детали над направляющими станины, мм805
  • Диаметр обработки над суппортом, мм720
  • Максимальный диаметр обработки, мм515
  • Максимальный диаметр точения, мм515
  • Максимальная длина точения, мм2 000
  • Расстояние между центрами станка - РМЦ, мм2 000
  • Максимальный диаметр заготовки (ДО), мм
  • Максимальная длина заготовки (ДО), мм
  • Рабочие подачи по оси Х, мм/мин
  • Рабочие подачи по оси Z, мм/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин


  • Станина / Тип станиныЕдиная литая станина
  • Материал станиныЧугун (литая)


Опциональное оснащение 2
  • Диаметр детали над направляющими станины, мм805
  • Диаметр обработки над суппортом, мм720
  • Максимальный диаметр обработки, мм515
  • Максимальный диаметр точения, мм515
  • Максимальная длина точения, мм3 000
  • Расстояние между центрами станка - РМЦ, мм3 000


Опциональное оснащение 3
  • Диаметр детали над направляющими станины, мм805
  • Диаметр обработки над суппортом, мм720
  • Максимальный диаметр обработки, мм515
  • Максимальный диаметр точения, мм515
  • Максимальная длина точения, мм4 000
  • Расстояние между центрами станка - РМЦ, мм4 000


Опциональное оснащение 4
  • Диаметр детали над направляющими станины, мм805
  • Диаметр обработки над суппортом, мм720
  • Максимальный диаметр обработки, мм515
  • Максимальный диаметр точения, мм515
  • Максимальная длина точения, мм5 000
  • Расстояние между центрами станка - РМЦ, мм5 000

ЧПУ
-

  • Система управления (ЧПУ)
  • Модель ЧПУ
  • Диагональ системы ЧПУ, дюйм
  • Встроенная память ЧПУ, Мб

ЧПУ
-
Базовое оснащение
  • Система управления (ЧПУ)Fanuc
  • Модель ЧПУ0i-TF
  • Диагональ системы ЧПУ, дюйм15
  • Встроенная память ЧПУ, Мб512


Опциональное оснащение 1
  • Система управления (ЧПУ)Fagor
  • Модель ЧПУ8060T
  • Диагональ системы ЧПУ, дюйм15
  • Встроенная память ЧПУ, Мб512


Опциональное оснащение 2
  • Система управления (ЧПУ)Siemens
  • Модель ЧПУ828D
  • Диагональ системы ЧПУ, дюйм15
  • Встроенная память ЧПУ, Мб512

Главный токарный шпиндель
-
  • Положение шпинделяЗафиксирован вертикально



  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Отверстие в шпинделе, мм
  • Способ охлаждения


Базовое оснащение
  • Тип привода шпинделяКоробка передач
  • Частота вращения шпинделя ОТ, об/мин0
  • Частота вращения шпинделя ДО, об/мин1 700
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт17
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт17
  • Отверстие в шпинделе, мм105
  • Способ охлаждениямасляное


Опциональное оснащение 1
  • Тип привода шпинделяКоробка передач
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин1 000
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт17
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт17
  • Отверстие в шпинделе, мм155
  • Способ охлаждениямасляное


Опциональное оснащение 2
  • Тип привода шпинделяКоробка передач
  • Частота вращения шпинделя ДО, об/мин750
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт17
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт17
  • Отверстие в шпинделе, мм230
  • Способ охлаждениямасляное

Задняя бабка
-

  • Ход пиноли задней бабки, мм
  • Диаметр пиноли задней бабки, мм
  • Тип пиноли задней бабки

Задняя бабка
-
Базовое оснащение
  • Ход пиноли задней бабки, мм215
  • Диаметр пиноли задней бабки, мм96
  • Тип пиноли задней бабкиМТ-6


Опциональное оснащение 1
  • Ход пиноли задней бабки, мм
  • Диаметр пиноли задней бабки, мм
  • Тип пиноли задней бабки

Револьверная головка
-

  • Тип револьверной головки
  • Тип привода инструмента револьверной головки
  • Количество гнезд для инструмента, шт.
  • Количество приводных инструментов
  • Тип крепления инструмента
  • Диаметр хвостовика, мм

Револьверная головка
-
Базовое оснащение
  • Тип револьверной головкиТипа ЗВЕЗДА на перифирии револьвера
  • Тип привода инструмента револьверной головкиЧерез муфту
  • Количество гнезд для инструмента, шт.8
  • Количество приводных инструментов2
  • Тип крепления инструментаVDI
  • Диаметр хвостовика, мм50


Опциональное оснащение 1
  • Тип револьверной головки
  • Тип привода инструмента револьверной головки
  • Количество гнезд для инструмента, шт.
  • Количество приводных инструментов
  • Тип крепления инструмента
  • Диаметр хвостовика, мм

Подача СОЖ
-

  • Давление наружной подачи СОЖ, бар

Подача СОЖ
-
Базовое оснащение
  • Давление наружной подачи СОЖ, бар20


Опциональное оснащение 1
  • Давление наружной подачи СОЖ, бар

Точность
-

  • Стандарт измерения точности позционирования
  • Точность позиционирования X, мкм
  • Точность позиционирования Z мкм
  • Повторяемость (точности) по линейным осям, мкм

Точность
-
Базовое оснащение
  • Стандарт измерения точности позционированияVDI/DGQ 3441
  • Точность позиционирования X, мкм2
  • Точность позиционирования Z мкм2
  • Повторяемость (точности) по линейным осям, мкм1


Опциональное оснащение 1
  • Стандарт измерения точности позционирования
  • Точность позиционирования X, мкм
  • Точность позиционирования Z мкм
  • Повторяемость (точности) по линейным осям, мкм

Установка
-
  • Специальный фундаментТребуется
  • Анкерование (крепление на анкерные болты) / фиксация станкатребуется
  • Подвод воздухаТребуется
  • Подвод жидкостейНЕ требуется

Габариты и масса
-
  • Длина, мм 3 290, 4 290, 5 290, 6 290, 7 290
  • Ширина (глубина), мм 2 170
  • Высота, мм 2 090
  • Масса нетто, кг 5 460, 5 760, 6 460, 7 560, 9 060
  • Масса брутто, кг 5 810, 6 160, 7 110, 8 060, 9 610

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
