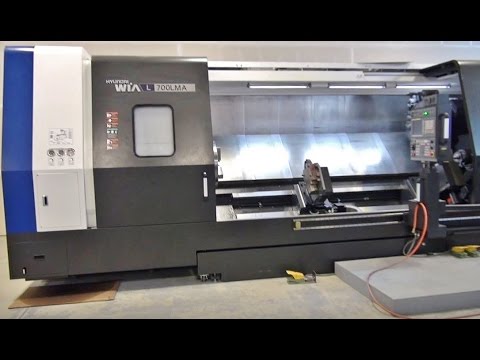

Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L700LMA

stars

Токарный центр HYUNDAI WIA L700 имеет конструкцию станины под углом 45 °, которая была разработана с использованием анализа методом конечных элементов (FEA) для поглощения вибрации и минимизации теплового роста, а также обеспечивает стабильную платформу для мощных и точных возможностей резки.

Поделиться:
Технические характеристики Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L700LMA
Основные данные
  • ПроизводительHYUNDAI WIA
  • МодельL700LMA
  • Страна брендаЮжная Корея
  • Страна завода-изготовителяЮжная Корея
  • Область примененияОбщее машиностроение
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.21.120 - Станки токарные металлорежущие с числовым программным управлением

Общие технические данные
-

  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Количество Револьверных головок, шт.
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Диаметр детали над направляющими станины, мм
  • Диаметр обработки над суппортом, мм
  • Максимальный диаметр обработки, мм
  • Максимальная длина точения, мм
  • Максимальный диаметр заготовки (ДО), мм
  • Максимальная длина заготовки (ДО), мм
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Z (ход), мм
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные
-
Базовое оснащение
  • Количество координат станка (число осей)3
  • Кол-во одновременно управляемых координат станка (осей)3
  • Количество Револьверных головок, шт.1
  • Направляющие станкаСкольжения
  • Привод исполнительного звена станка (тип)Линейный двигатель (linear drive)
  • Диаметр детали над направляющими станины, мм1 050
  • Диаметр обработки над суппортом, мм820
  • Максимальный диаметр обработки, мм920
  • Максимальная длина точения, мм3 250
  • Максимальный диаметр заготовки (ДО), мм1 050
  • Максимальная длина заготовки (ДО), мм3 250
  • Перемещения по оси X (ход), мм500
  • Перемещения по оси Z (ход), мм3 280
  • Холостая (ускоренная) подача по оси Х, м/мин12
  • Холостая (ускоренная) подача по оси Z, м/мин12


Опциональное оснащение 1
  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Количество Револьверных головок, шт.
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Диаметр детали над направляющими станины, мм
  • Диаметр обработки над суппортом, мм
  • Максимальный диаметр обработки, мм
  • Максимальная длина точения, мм
  • Максимальный диаметр заготовки (ДО), мм
  • Максимальная длина заготовки (ДО), мм
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Z (ход), мм
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин


  • Тип конструкцииС горизонтальным шпинделем, револьверной головкой и наклонной на 45 градусов станиной
  • Станина / Тип станиныЛитая станина
  • Материал станиныЧугун (литая)

ЧПУ
-

  • Система управления (ЧПУ)
  • Модель ЧПУ
  • Диагональ системы ЧПУ, дюйм
  • Встроенная память ЧПУ, Мб

ЧПУ
-
Базовое оснащение
  • Система управления (ЧПУ)Fanuc
  • Модель ЧПУ32i-B
  • Диагональ системы ЧПУ, дюйм10,4
  • Встроенная память ЧПУ, Мб0.5


Опциональное оснащение 1
  • Система управления (ЧПУ)Hyundai
  • Модель ЧПУiTROL
  • Диагональ системы ЧПУ, дюйм10,4
  • Встроенная память ЧПУ, Мб2


Опциональное оснащение 2
  • Система управления (ЧПУ)Fanuc
  • Модель ЧПУ32i-B
  • Диагональ системы ЧПУ, дюйм10,4
  • Встроенная память ЧПУ, Мб2

Главный токарный шпиндель
-
  • Положение шпинделяЗафиксирован горизонтально



  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Отверстие в шпинделе, мм
  • Максимальный диаметр прутка, мм


Базовое оснащение
  • Тип привода шпинделяКоробка передач
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин1 500
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм5 700
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм6 928
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт37
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт45
  • Отверстие в шпинделе, мм181
  • Максимальный диаметр прутка, мм165


Опциональное оснащение 1
  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Отверстие в шпинделе, мм
  • Максимальный диаметр прутка, мм

Задняя бабка
-

  • Ход пиноли задней бабки, мм
  • Диаметр пиноли задней бабки, мм
  • Тип пиноли задней бабки

Задняя бабка
-
Базовое оснащение
  • Ход пиноли задней бабки, мм132.5
  • Диаметр пиноли задней бабки, мм160
  • Тип пиноли задней бабкиМТ-6


Опциональное оснащение 1
  • Ход пиноли задней бабки, мм
  • Диаметр пиноли задней бабки, мм
  • Тип пиноли задней бабки

Револьверная головка
-

  • Тип револьверной головки
  • Количество гнезд для инструмента, шт.
  • Количество приводных инструментов
  • Тип крепления инструмента
  • Время смены инструмента ("от стружки до стружки"), сек
  • Частота вращения приводного инструмента ОТ, об/мин
  • Частота вращения приводного инструмента ДО, об/мин
  • Крутящий момент В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент ПИКОВЫЙ (максимальный), Нм
  • Мощность В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность ПИКОВАЯ (максимальная), кВт

Револьверная головка
-
Базовое оснащение
  • Тип револьверной головкиНА ТОРЦЕ револьвера
  • Количество гнезд для инструмента, шт.12
  • Количество приводных инструментов12
  • Тип крепления инструментаBMT
  • Время смены инструмента ("от стружки до стружки"), сек0.4
  • Частота вращения приводного инструмента ОТ, об/мин1
  • Частота вращения приводного инструмента ДО, об/мин3 000
  • Крутящий момент В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм95.4
  • Крутящий момент ПИКОВЫЙ (максимальный), Нм140
  • Мощность В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт7.5
  • Мощность ПИКОВАЯ (максимальная), кВт11


Опциональное оснащение 1
  • Тип револьверной головки
  • Количество гнезд для инструмента, шт.
  • Количество приводных инструментов
  • Тип крепления инструмента
  • Время смены инструмента ("от стружки до стружки"), сек
  • Частота вращения приводного инструмента ОТ, об/мин
  • Частота вращения приводного инструмента ДО, об/мин
  • Крутящий момент В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент ПИКОВЫЙ (максимальный), Нм
  • Мощность В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность ПИКОВАЯ (максимальная), кВт

Подача СОЖ
-

  • Емкость бака для наружной подачи СОЖ, л
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар

Подача СОЖ
-
Базовое оснащение
  • Емкость бака для наружной подачи СОЖ, л770
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар6


Опциональное оснащение 1
  • Емкость бака для наружной подачи СОЖ, л
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар20


Опциональное оснащение 2
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар70

Установка
-
  • Специальный фундаментНЕ требуется
  • Подвод воздухаТребуется

Электроэнергия
-
  • Напряжение, В 220
  • Частота, Гц 60
  • Потребляемая мощность, кВА 51

Габариты и масса
-
  • Длина, мм 8 715
  • Ширина (глубина), мм 3 075
  • Высота, мм 2 700
  • Масса нетто, кг 23 500

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
