Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400MС

Вы представитель этого бренда?

Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400MС - Фото №1

Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400MС - Фото №2

Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400MС - Фото №3

Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400MС - Фото №4

Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400MС - Фото №5

Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400MС - Фото №6

Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400MС - Фото №7

Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400MС - Фото №8

Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400MС - Фото №9

Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400MС - Фото №10

Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400MС - Фото №11

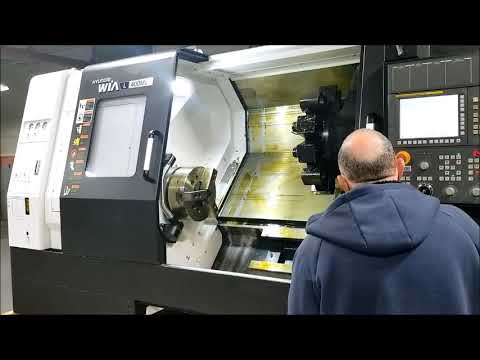

Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400MС - Видео c Youtube №1

Токарный центр HYUNDAI WIA L400 имеет конструкцию станины под углом 45 °, которая была разработана с использованием анализа методом конечных элементов (FEA) для поглощения вибрации и минимизации теплового роста, а также обеспечивает стабильную платформу для мощных и точных возможностей резки.

ПроизводительHYUNDAI WIA
Страна брендаЮжная Корея
Максимальный диаметр обработки, мм560
Масса нетто, кг 8 500
Система управления (ЧПУ)Fanuc, HYNDAI

Все характеристики

Цена:По запросу

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400MС

Основные данные

ПроизводительHYUNDAI WIA
МодельL400MС
Страна брендаЮжная Корея
Страна завода-изготовителяЮжная Корея
Область примененияОбщее машиностроение
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.21.120 - Станки токарные металлорежущие с числовым программным управлением

Общие технические данные

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество Револьверных головок, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Диаметр детали над направляющими станины, мм
Диаметр обработки над суппортом, мм
Максимальный диаметр обработки, мм
Максимальная длина точения, мм
Максимальный диаметр заготовки (ДО), мм
Максимальная длина заготовки (ДО), мм
Перемещения по оси X (ход), мм
Перемещения по оси Z (ход), мм
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные

Базовое оснащение

Количество координат станка (число осей)4
Кол-во одновременно управляемых координат станка (осей)3
Количество Револьверных головок, шт.1
Направляющие станкаСкольжения
Привод исполнительного звена станка (тип)Линейный двигатель (linear drive)
Диаметр детали над направляющими станины, мм780
Диаметр обработки над суппортом, мм535
Максимальный диаметр обработки, мм560
Максимальная длина точения, мм1 180
Максимальный диаметр заготовки (ДО), мм780
Максимальная длина заготовки (ДО), мм1 180
Перемещения по оси X (ход), мм320
Перемещения по оси Z (ход), мм1 200
Холостая (ускоренная) подача по оси Х, м/мин20
Холостая (ускоренная) подача по оси Z, м/мин25

Опциональное оснащение 1

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество Револьверных головок, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Диаметр детали над направляющими станины, мм
Диаметр обработки над суппортом, мм
Максимальный диаметр обработки, мм
Максимальная длина точения, мм
Максимальный диаметр заготовки (ДО), мм
Максимальная длина заготовки (ДО), мм
Перемещения по оси X (ход), мм
Перемещения по оси Z (ход), мм
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Тип конструкцииС горизонтальным шпинделем, револьверной головкой и наклонной на 45 градусов станиной
Станина / Тип станиныЛитая станина

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ
Диагональ системы ЧПУ, дюйм
Встроенная память ЧПУ, Мб

ЧПУ

Базовое оснащение

Система управления (ЧПУ)Fanuc
Модель ЧПУ32i-B
Диагональ системы ЧПУ, дюйм15
Встроенная память ЧПУ, Мб2

Опциональное оснащение 1

Система управления (ЧПУ)HYNDAI
Модель ЧПУITROL
Диагональ системы ЧПУ, дюйм15
Встроенная память ЧПУ, Мб2

Главный токарный шпиндель

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Отверстие в шпинделе, мм
Максимальный диаметр прутка, мм

Главный токарный шпиндель

Базовое оснащение

Тип привода шпинделяКоробка передач
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин2 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм2 490
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм3 073
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт30
Мощность шпинделя ПИКОВАЯ (максимальная), кВт37
Отверстие в шпинделе, мм130
Максимальный диаметр прутка, мм117

Опциональное оснащение 1

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин1 500
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм2 194
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм2 705
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт30
Мощность шпинделя ПИКОВАЯ (максимальная), кВт37
Отверстие в шпинделе, мм130
Максимальный диаметр прутка, мм117

Опциональное оснащение 2

Тип привода шпинделяРемень
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин2 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм994
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм1 612
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт22
Мощность шпинделя ПИКОВАЯ (максимальная), кВт30
Отверстие в шпинделе, мм130
Максимальный диаметр прутка, мм117

Опциональное оснащение 3

Тип привода шпинделяКоробка передач
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин2 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм2 579
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм3 090
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт31
Мощность шпинделя ПИКОВАЯ (максимальная), кВт37.2
Отверстие в шпинделе, мм130
Максимальный диаметр прутка, мм117

Задняя бабка

Ход пиноли задней бабки, мм
Диаметр пиноли задней бабки, мм
Тип пиноли задней бабки

Задняя бабка

Базовое оснащение

Ход пиноли задней бабки, мм132
Диаметр пиноли задней бабки, мм150
Тип пиноли задней бабкиМТ-5

Опциональное оснащение 1

Ход пиноли задней бабки, мм
Диаметр пиноли задней бабки, мм
Тип пиноли задней бабки

Револьверная головка

Тип револьверной головки
Количество гнезд для инструмента, шт.
Количество приводных инструментов
Время смены инструмента ("от стружки до стружки"), сек
Частота вращения приводного инструмента ОТ, об/мин
Частота вращения приводного инструмента ДО, об/мин
Крутящий момент В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент ПИКОВЫЙ (максимальный), Нм
Мощность В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность ПИКОВАЯ (максимальная), кВт

Револьверная головка

Базовое оснащение

Тип револьверной головкиНА ТОРЦЕ револьвера
Количество гнезд для инструмента, шт.12
Количество приводных инструментов12
Время смены инструмента ("от стружки до стружки"), сек0.2
Частота вращения приводного инструмента ОТ, об/мин1
Частота вращения приводного инструмента ДО, об/мин4 000
Крутящий момент В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм35
Крутящий момент ПИКОВЫЙ (максимальный), Нм44.7
Мощность В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт5.5
Мощность ПИКОВАЯ (максимальная), кВт7.5

Опциональное оснащение 1

Тип револьверной головкиНА ТОРЦЕ револьвера
Количество гнезд для инструмента, шт.12
Количество приводных инструментов12
Время смены инструмента ("от стружки до стружки"), сек0.2
Частота вращения приводного инструмента ОТ, об/мин1
Частота вращения приводного инструмента ДО, об/мин3 600
Крутящий момент В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм47.8
Крутящий момент ПИКОВЫЙ (максимальный), Нм70
Мощность В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт7.5
Мощность ПИКОВАЯ (максимальная), кВт11

Опциональное оснащение 2

Тип револьверной головкиНА ТОРЦЕ револьвера
Количество гнезд для инструмента, шт.12
Количество приводных инструментов12
Время смены инструмента ("от стружки до стружки"), сек0.2
Частота вращения приводного инструмента ОТ, об/мин1
Частота вращения приводного инструмента ДО, об/мин4 000
Крутящий момент В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм60
Крутящий момент ПИКОВЫЙ (максимальный), Нм71.6
Мощность В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт6.3
Мощность ПИКОВАЯ (максимальная), кВт7.5

Подача СОЖ

Емкость бака для наружной подачи СОЖ, л
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар

Подача СОЖ

Базовое оснащение

Емкость бака для наружной подачи СОЖ, л300
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар0.48

Опциональное оснащение 1

Емкость бака для наружной подачи СОЖ, л
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар6

Опциональное оснащение 2

Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар20

Электроэнергия

Напряжение, В 220
Частота, Гц 60
Потребляемая мощность, кВА 46

Габариты и масса

Длина, мм 4 373
Ширина (глубина), мм 2 065
Высота, мм 2 153
Масса нетто, кг 8 500

Базовая комплектация

Возможные опции

Сортировать по:

Показывать по:

Сортировать по:

Показывать по:

Файлы для Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400MС

pdf

L400C-Series_en_

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
