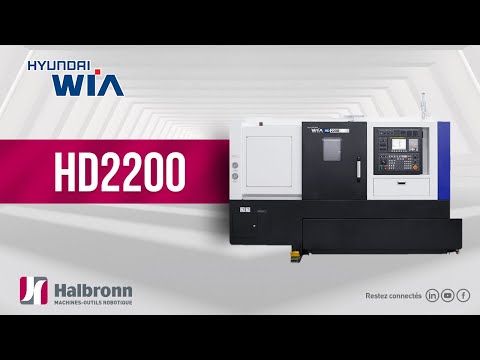

Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA HD2200

stars

Токарный центр с ЧПУ HD2200, разработанный HYUNDAI WIA с многолетним опытом и новейшими технологиями, предназначен для максимального повышения производительности за счет улучшения технических характеристик. Все оси HD2000 спроектированы с коробчатыми ​​направляющими и обеспечивают более высокую производительность резки.

Поделиться:
Технические характеристики Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA HD2200
Основные данные
  • ПроизводительHYUNDAI WIA
  • МодельHD2200
  • Страна брендаЮжная Корея
  • Страна завода-изготовителяЮжная Корея
  • Область примененияОбщее машиностроение
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.21.120 - Станки токарные металлорежущие с числовым программным управлением

Общие технические данные
-

  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Количество Револьверных головок, шт.
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Диаметр детали над направляющими станины, мм
  • Диаметр обработки над суппортом, мм
  • Максимальный диаметр обработки, мм
  • Максимальная длина точения, мм
  • Максимальный диаметр заготовки (ДО), мм
  • Максимальная длина заготовки (ДО), мм
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Z (ход), мм
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные
-
Базовое оснащение
  • Количество координат станка (число осей)2
  • Кол-во одновременно управляемых координат станка (осей)2
  • Количество Револьверных головок, шт.1
  • Направляющие станкаСкольжения
  • Привод исполнительного звена станка (тип)Линейный двигатель (linear drive)
  • Диаметр детали над направляющими станины, мм550
  • Диаметр обработки над суппортом, мм390
  • Максимальный диаметр обработки, мм380
  • Максимальная длина точения, мм565
  • Максимальный диаметр заготовки (ДО), мм550
  • Максимальная длина заготовки (ДО), мм556
  • Перемещения по оси X (ход), мм215
  • Перемещения по оси Z (ход), мм580
  • Холостая (ускоренная) подача по оси Х, м/мин24
  • Холостая (ускоренная) подача по оси Z, м/мин30


Опциональное оснащение 1
  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Количество Револьверных головок, шт.
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Диаметр детали над направляющими станины, мм
  • Диаметр обработки над суппортом, мм
  • Максимальный диаметр обработки, мм
  • Максимальная длина точения, мм
  • Максимальный диаметр заготовки (ДО), мм
  • Максимальная длина заготовки (ДО), мм
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Z (ход), мм
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин


  • Тип конструкцииС горизонтальным шпинделем, револьверной головкой и наклонной на 45 градусов станиной
  • Станина / Тип станиныЖесткая наклонная под углом 45 градусов литая станина
  • Материал станиныЧугун (литая)

ЧПУ
-

  • Система управления (ЧПУ)
  • Модель ЧПУ
  • Диагональ системы ЧПУ, дюйм
  • Встроенная память ЧПУ, Мб

ЧПУ
-
Базовое оснащение
  • Система управления (ЧПУ)FANUC
  • Модель ЧПУiTROL
  • Диагональ системы ЧПУ, дюйм15
  • Встроенная память ЧПУ, Мб2


Опциональное оснащение 1
  • Система управления (ЧПУ)HYUNDAI
  • Модель ЧПУ
  • Диагональ системы ЧПУ, дюйм15
  • Встроенная память ЧПУ, Мб2

Главный токарный шпиндель
-
  • Положение шпинделяЗафиксирован горизонтально



  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Отверстие в шпинделе, мм
  • Максимальный диаметр прутка, мм


Базовое оснащение
  • Тип привода шпинделяРемень
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин4 500
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм125.3
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм206
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт15
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт18.5
  • Отверстие в шпинделе, мм76
  • Максимальный диаметр прутка, мм65


Опциональное оснащение 1
  • Тип привода шпинделяРемень
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин4 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм214.8
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм353.2
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт15
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт18.5
  • Отверстие в шпинделе, мм76
  • Максимальный диаметр прутка, мм65


Опциональное оснащение 2
  • Тип привода шпинделяРемень
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин4 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм143.2
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм225
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт15
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт23.5
  • Отверстие в шпинделе, мм76
  • Максимальный диаметр прутка, мм65

Задняя бабка
-

  • Ход пиноли задней бабки, мм
  • Диаметр пиноли задней бабки, мм
  • Тип пиноли задней бабки

Задняя бабка
-
Базовое оснащение
  • Ход пиноли задней бабки, мм80
  • Диаметр пиноли задней бабки, мм65
  • Тип пиноли задней бабкиМТ-4


Опциональное оснащение 1
  • Ход пиноли задней бабки, мм120
  • Диаметр пиноли задней бабки, мм100
  • Тип пиноли задней бабкиМТ-5

Револьверная головка
-

  • Тип револьверной головки
  • Количество гнезд для инструмента, шт.
  • Время смены инструмента ("от стружки до стружки"), сек

Револьверная головка
-
Базовое оснащение
  • Тип револьверной головкиНА ТОРЦЕ револьвера
  • Количество гнезд для инструмента, шт.12
  • Время смены инструмента ("от стружки до стружки"), сек0.12


Опциональное оснащение 1
  • Тип револьверной головки
  • Количество гнезд для инструмента, шт.
  • Время смены инструмента ("от стружки до стружки"), сек

Подача СОЖ
-

  • Емкость бака для наружной подачи СОЖ, л
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар

Подача СОЖ
-
Базовое оснащение
  • Емкость бака для наружной подачи СОЖ, л150
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар0.5


Опциональное оснащение 1
  • Емкость бака для наружной подачи СОЖ, л
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар6


Опциональное оснащение 2
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар20

Установка
-
  • Специальный фундаментНЕ требуется
  • Подвод воздухаТребуется

Электроэнергия
-
  • Напряжение, В 220
  • Частота, Гц 60
  • Потребляемая мощность, кВА 23

Габариты и масса
-
  • Длина, мм 2 925
  • Ширина (глубина), мм 1 650
  • Высота, мм 1 820
  • Масса нетто, кг 4 100

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
