Токарный обрабатывающий центр с револьверной головкой Hision TC25 II×500

Вы представитель этого бренда?

Токарный обрабатывающий центр с револьверной головкой Hision TC25 II×500

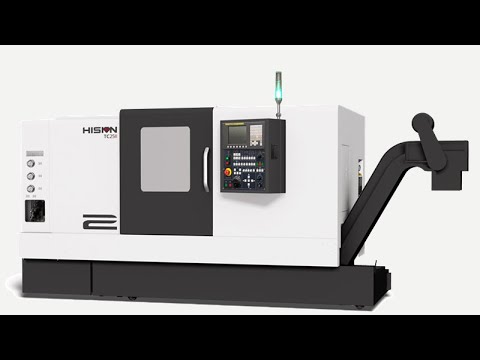

Токарный обрабатывающий центр с револьверной головкой Hision TC25 II×500 - Видео c Youtube №1

Широкая гамма токарных станков с ЧПУ компании HISION отвечает всем современным требованиям, что в свою очередь гарантирует высокую надёжность и стабильное качество выпускаемого оборудования.

ПроизводительHision
Страна брендаКитай
Максимальный диаметр обработки, мм400
Масса нетто, кг 4 500
Система управления (ЧПУ)FANUC

Все характеристики

Цена:По запросу

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Токарный обрабатывающий центр с револьверной головкой Hision TC25 II×500

Основные данные

ПроизводительHision
МодельTC25 II×500
Страна брендаКитай
Страна завода-изготовителяКитай
Область примененияОбщее машиностроение
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.21.120 - Станки токарные металлорежущие с числовым программным управлением

Общие технические данные

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество Револьверных головок, шт.
Диаметр детали над направляющими станины, мм
Диаметр обработки над суппортом, мм
Максимальный диаметр обработки, мм
Максимальная длина точения, мм
Максимальный диаметр заготовки (ДО), мм
Максимальная длина заготовки (ДО), мм
Перемещения по оси X (ход), мм
Перемещения по оси Z (ход), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Z, мм/мин

Общие технические данные

Базовое оснащение

Количество координат станка (число осей)3
Кол-во одновременно управляемых координат станка (осей)2
Количество Револьверных головок, шт.1
Диаметр детали над направляющими станины, мм560
Диаметр обработки над суппортом, мм320
Максимальный диаметр обработки, мм400
Максимальная длина точения, мм548
Максимальный диаметр заготовки (ДО), мм320
Максимальная длина заготовки (ДО), мм548
Перемещения по оси X (ход), мм210
Перемещения по оси Z (ход), мм610
Рабочие подачи по оси Х, мм/мин24 000
Рабочие подачи по оси Z, мм/мин30 000

Опциональное оснащение 1

Количество координат станка (число осей)4
Кол-во одновременно управляемых координат станка (осей)3
Количество Револьверных головок, шт.
Диаметр детали над направляющими станины, мм
Диаметр обработки над суппортом, мм
Максимальный диаметр обработки, мм
Максимальная длина точения, мм
Максимальный диаметр заготовки (ДО), мм
Максимальная длина заготовки (ДО), мм
Перемещения по оси X (ход), мм
Перемещения по оси Z (ход), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Z, мм/мин

Тип конструкцииТокарный станок с револьверной головкой и горизонтальным шпинделем
Станина / Тип станиныЖесткая литая станина
Материал станиныЧугун (литая)

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ

ЧПУ

Базовое оснащение

Система управления (ЧПУ)FANUC
Модель ЧПУ0i-TF

Опциональное оснащение 1

Система управления (ЧПУ)
Модель ЧПУ

Главный токарный шпиндель

Положение шпинделяЗафиксирован горизонтально

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт

Базовое оснащение

Тип привода шпинделяРемень
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин4 500
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм140
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм250
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
Мощность шпинделя ПИКОВАЯ (максимальная), кВт15

Опциональное оснащение 1

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт

Задняя бабка

Ход пиноли задней бабки, мм
Диаметр пиноли задней бабки, мм
Тип пиноли задней бабки

Задняя бабка

Базовое оснащение

Ход пиноли задней бабки, мм120
Диаметр пиноли задней бабки, мм100
Тип пиноли задней бабкиМТ-4

Опциональное оснащение 1

Ход пиноли задней бабки, мм
Диаметр пиноли задней бабки, мм
Тип пиноли задней бабки

Револьверная головка

Количество гнезд для инструмента, шт.
Время смены инструмента ("от стружки до стружки"), сек

Револьверная головка

Базовое оснащение

Количество гнезд для инструмента, шт.12
Время смены инструмента ("от стружки до стружки"), сек0.55

Опциональное оснащение 1

Количество гнезд для инструмента, шт.
Время смены инструмента ("от стружки до стружки"), сек

Подача СОЖ

Емкость бака для наружной подачи СОЖ, л
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар

Подача СОЖ

Базовое оснащение

Емкость бака для наружной подачи СОЖ, л200
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар7

Опциональное оснащение 1

Емкость бака для наружной подачи СОЖ, л
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар

Установка

Специальный фундаментНЕ требуется

Электроэнергия

Потребляемая мощность, кВА 25

Габариты и масса

Длина, мм 4 200
Ширина (глубина), мм 2 050
Высота, мм 1 900
Масса нетто, кг 4 500

Базовая комплектация

Кабина для станка (защита рабочей зоны)
Сигнальная лампа (сигнальный фонарь)
Транспортер для стружки
Комплект инструмента для обслуживания станка

Возможные опции

Щуп для обмера детали (наладки)
Щуп для привязки (и обмера) инструмента
Подача СОЖ через инструмент (внутренняя подача СОЖ)
Пистолет СОЖ для удаления стружки
Пистолет пневматический (воздушный)
Система вытяжки испарений масла и СОЖ
Понижающий трансформатор
