Токарный обрабатывающий центр с револьверной головкой Hision HTC150IIX290

Вы представитель этого бренда?

Токарный обрабатывающий центр с револьверной головкой Hision HTC150IIX290

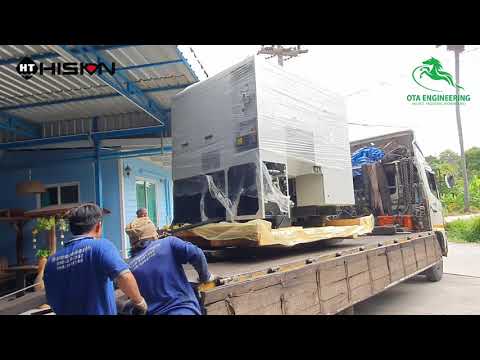

Токарный обрабатывающий центр с револьверной головкой Hision HTC150IIX290 - Видео c Youtube №1

Токарные станки нового поколения серии HTC II имеют цельнолитную станину, усиленную оптимально расположенными ребрами жесткости. такая конструкция минимизирует вибрации, механические и тепловые деформации, а также станина имеет хорошую термическую стабильность, что гарантирует долговременное сохранение точности.

ПроизводительHision
Страна брендаКитай
Максимальный диаметр обработки, мм300
Масса нетто, кг 3 800
Система управления (ЧПУ)FANUC

Все характеристики

Цена:По запросу

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Токарный обрабатывающий центр с револьверной головкой Hision HTC150IIX290

Основные данные

ПроизводительHision
МодельHTC150IIX290
Страна брендаКитай
Страна завода-изготовителяКитай
Область примененияОбщее машиностроение
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.21.120 - Станки токарные металлорежущие с числовым программным управлением

Общие технические данные

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество Револьверных головок, шт.
Направляющие станка
Диаметр детали над направляющими станины, мм
Диаметр обработки над суппортом, мм
Максимальный диаметр обработки, мм
Максимальная длина точения, мм
Максимальный диаметр заготовки (ДО), мм
Максимальная длина заготовки (ДО), мм
Перемещения по оси X (ход), мм
Перемещения по оси Z (ход), мм
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные

Базовое оснащение

Количество координат станка (число осей)3
Кол-во одновременно управляемых координат станка (осей)3
Количество Револьверных головок, шт.1
Направляющие станкаКачения роликовые
Диаметр детали над направляющими станины, мм550
Диаметр обработки над суппортом, мм300
Максимальный диаметр обработки, мм300
Максимальная длина точения, мм290
Максимальный диаметр заготовки (ДО), мм300
Максимальная длина заготовки (ДО), мм290
Перемещения по оси X (ход), мм180
Перемещения по оси Z (ход), мм345
Холостая (ускоренная) подача по оси Х, м/мин30
Холостая (ускоренная) подача по оси Z, м/мин30

Опциональное оснащение 1

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество Револьверных головок, шт.
Направляющие станка
Диаметр детали над направляющими станины, мм
Диаметр обработки над суппортом, мм
Максимальный диаметр обработки, мм
Максимальная длина точения, мм
Максимальный диаметр заготовки (ДО), мм
Максимальная длина заготовки (ДО), мм
Перемещения по оси X (ход), мм
Перемещения по оси Z (ход), мм
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Тип конструкцииТокарный станок с револьверной головкой и горизонтальным шпинделем
Станина / Тип станиныЖесткая литая станина
Материал станиныЧугун (литая)

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ

ЧПУ

Базовое оснащение

Система управления (ЧПУ)FANUC
Модель ЧПУ0i-TF

Опциональное оснащение 1

Система управления (ЧПУ)
Модель ЧПУ

Главный токарный шпиндель

Положение шпинделяЗафиксирован горизонтально

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Отверстие в шпинделе, мм

Базовое оснащение

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин4 500
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм158
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм211
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
Отверстие в шпинделе, мм62

Опциональное оснащение 1

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Отверстие в шпинделе, мм

Револьверная головка

Тип револьверной головки
Тип привода инструмента револьверной головки
Количество гнезд для инструмента, шт.

Револьверная головка

Базовое оснащение

Тип револьверной головкиНА ТОРЦЕ револьвера
Тип привода инструмента револьверной головкиПрямой привод (Direct Drive)
Количество гнезд для инструмента, шт.8

Опциональное оснащение 1

Тип револьверной головки
Тип привода инструмента револьверной головки
Количество гнезд для инструмента, шт.

Подача СОЖ

Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар

Подача СОЖ

Базовое оснащение

Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар7

Опциональное оснащение 1

Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар

Точность

Точность позиционирования X, мкм
Точность позиционирования Y, мкм
Точность позиционирования Z мкм
Повторяемость (точности) по линейным осям, мкм

Точность

Базовое оснащение

Точность позиционирования X, мкм8
Точность позиционирования Y, мкм8
Точность позиционирования Z мкм8
Повторяемость (точности) по линейным осям, мкм5

Опциональное оснащение 1

Точность позиционирования X, мкм
Точность позиционирования Y, мкм
Точность позиционирования Z мкм
Повторяемость (точности) по линейным осям, мкм

Установка

Специальный фундаментНЕ требуется

Электроэнергия

Потребляемая мощность, кВА 30

Габариты и масса

Длина, мм 1 900
Ширина (глубина), мм 1 580
Высота, мм 1 750
Масса нетто, кг 3 800

Базовая комплектация

Кабина для станка (защита рабочей зоны)
Сигнальная лампа (сигнальный фонарь)
Транспортер для стружки
Комплект инструмента для обслуживания станка

Возможные опции

Податчик прутков
Щуп для обмера детали (наладки)
Щуп для привязки (и обмера) инструмента
Подача СОЖ через инструмент (внутренняя подача СОЖ)
Пистолет СОЖ для удаления стружки
Пистолет пневматический (воздушный)
Система вытяжки испарений масла и СОЖ
Стабилизатор напряжения
