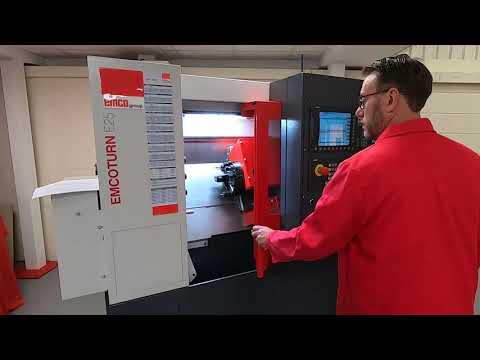

Токарный обрабатывающий центр с револьверной головкой EMCO EMCOTURN E25

stars

Станки серии EMCOTURN, в зависимости от комплектации, предназначены для высокоточного скоростного точения деталей с фасонными поверхностями, сверления и растачивания, а также фрезерования лысок, канавок, сложных поверхностей и конструктивных элементов с помощью осевого и радиального приводного инструмента.

Станки могут быть укомплектованы для серийного производства: автоматическим устройством подачи прутка, автоматическим конвейером загрузки деталей, уловителем готовых деталей, конвейером для выгрузки готовых деталей, системой контроля износа и поломки инструмента.

Благодаря автоматизации станки EMCOTURN успешно используются в средне- и крупно-серийном производстве с возможностью быстрой переналадки на широкую номенклатуру деталей.


  • ПроизводительEMCO
  • Страна брендаАвстрия
  • Масса нетто, кг 1 100
  • Система управления (ЧПУ)Siemens, FANUC

Все характеристики
Цена:По запросу
Поделиться:
Технические характеристики Токарный обрабатывающий центр с револьверной головкой EMCO EMCOTURN E25
Основные данные
  • ПроизводительEMCO
  • МодельEMCOTURN E25
  • Страна брендаАвстрия
  • Страна завода-изготовителяАвстрия
  • Область примененияАвиационная промышленность, Автомобильная промышленность, Медицинская промышленность, Общее машиностроение
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.21.120 - Станки токарные металлорежущие с числовым программным управлением

Общие технические данные
-

  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Количество Револьверных головок, шт.
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Диаметр детали над направляющими станины, мм
  • Диаметр обработки над суппортом, мм
  • Максимальный диаметр точения, мм
  • Расстояние между центрами станка - РМЦ, мм
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Z (ход), мм
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные
-
Базовое оснащение
  • Количество координат станка (число осей)2
  • Кол-во одновременно управляемых координат станка (осей)2
  • Количество Револьверных головок, шт.1
  • Направляющие станкаКачения роликовые
  • Привод исполнительного звена станка (тип)Линейный двигатель (linear drive)
  • Диаметр детали над направляющими станины, мм250
  • Диаметр обработки над суппортом, мм85
  • Максимальный диаметр точения, мм85
  • Расстояние между центрами станка - РМЦ, мм405
  • Перемещения по оси X (ход), мм100
  • Перемещения по оси Z (ход), мм300
  • Холостая (ускоренная) подача по оси Х, м/мин15
  • Холостая (ускоренная) подача по оси Z, м/мин24


Опциональное оснащение 1
  • Количество координат станка (число осей)3
  • Кол-во одновременно управляемых координат станка (осей)3
  • Количество Револьверных головок, шт.
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Диаметр детали над направляющими станины, мм
  • Диаметр обработки над суппортом, мм
  • Максимальный диаметр точения, мм
  • Расстояние между центрами станка - РМЦ, мм
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Z (ход), мм
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин


Опциональное оснащение 2
  • Количество координат станка (число осей)4
  • Кол-во одновременно управляемых координат станка (осей)4


  • Тип конструкцииС горизонтальным шпинделем и револьверной головкой
  • Станина / Тип станиныЖесткая станина
  • Материал станиныЧугун (литая)

ЧПУ
-

  • Система управления (ЧПУ)
  • Модель ЧПУ
  • Диагональ системы ЧПУ, дюйм

ЧПУ
-
Базовое оснащение
  • Система управления (ЧПУ)Siemens
  • Модель ЧПУSINUMERIK 828D
  • Диагональ системы ЧПУ, дюйм15


Опциональное оснащение 1
  • Система управления (ЧПУ)FANUC
  • Модель ЧПУ0I TD
  • Диагональ системы ЧПУ, дюйм15

Главный токарный шпиндель
-
  • Положение шпинделяЗафиксирован горизонтально



  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Число оборотов оси C, об/мин
  • Максимальный диаметр прутка, мм


Базовое оснащение
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин60
  • Частота вращения шпинделя ДО, об/мин6 300
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм35
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт5.5
  • Число оборотов оси C, об/мин1 000
  • Максимальный диаметр прутка, мм30


Опциональное оснащение 1
  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Число оборотов оси C, об/мин
  • Максимальный диаметр прутка, мм

Задняя бабка
-

  • Ход пиноли задней бабки, мм
  • Диаметр пиноли задней бабки, мм

Задняя бабка
-
Базовое оснащение
  • Ход пиноли задней бабки, мм120
  • Диаметр пиноли задней бабки, мм35


Опциональное оснащение 1
  • Ход пиноли задней бабки, мм
  • Диаметр пиноли задней бабки, мм

Револьверная головка
-

  • Тип револьверной головки
  • Количество гнезд для инструмента, шт.
  • Количество приводных инструментов
  • Тип крепления инструмента
  • Частота вращения приводного инструмента ОТ, об/мин
  • Частота вращения приводного инструмента ДО, об/мин
  • Крутящий момент ПИКОВЫЙ (максимальный), Нм
  • Мощность ПИКОВАЯ (максимальная), кВт

Револьверная головка
-
Базовое оснащение
  • Тип револьверной головкиНА ТОРЦЕ револьвера
  • Количество гнезд для инструмента, шт.12
  • Количество приводных инструментов6
  • Тип крепления инструментаVDI
  • Частота вращения приводного инструмента ОТ, об/мин1
  • Частота вращения приводного инструмента ДО, об/мин6 000
  • Крутящий момент ПИКОВЫЙ (максимальный), Нм4
  • Мощность ПИКОВАЯ (максимальная), кВт1.2


Опциональное оснащение 1
  • Тип револьверной головки
  • Количество гнезд для инструмента, шт.
  • Количество приводных инструментов
  • Тип крепления инструмента
  • Частота вращения приводного инструмента ОТ, об/мин
  • Частота вращения приводного инструмента ДО, об/мин
  • Крутящий момент ПИКОВЫЙ (максимальный), Нм
  • Мощность ПИКОВАЯ (максимальная), кВт

Подача СОЖ
-

  • Давление наружной подачи СОЖ, бар
  • Емкость бака для наружной подачи СОЖ, л

Подача СОЖ
-
Базовое оснащение
  • Давление наружной подачи СОЖ, бар3.5
  • Емкость бака для наружной подачи СОЖ, л140


Опциональное оснащение 1
  • Давление наружной подачи СОЖ, бар8
  • Емкость бака для наружной подачи СОЖ, л140

Точность
-

  • Стандарт измерения точности позционирования
  • Точность позиционирования X, мкм
  • Точность позиционирования Z мкм
  • Повторяемость (точности) по линейным осям, мкм

Точность
-
Базовое оснащение
  • Стандарт измерения точности позционированияVDI/DGQ 3441
  • Точность позиционирования X, мкм20
  • Точность позиционирования Z мкм20
  • Повторяемость (точности) по линейным осям, мкм10


Опциональное оснащение 1
  • Стандарт измерения точности позционирования
  • Точность позиционирования X, мкм
  • Точность позиционирования Z мкм
  • Повторяемость (точности) по линейным осям, мкм

Установка
-
  • Специальный фундаментНЕ требуется

Габариты и масса
-
  • Длина, мм 1 700
  • Ширина (глубина), мм 1 270
  • Высота, мм 1 820
  • Масса нетто, кг 1 100

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
