Токарный обрабатывающий центр с револьверной головкой BFW PL600R-Y/2000

Вы представитель этого бренда?

Токарный обрабатывающий центр с револьверной головкой BFW PL600R-Y/2000

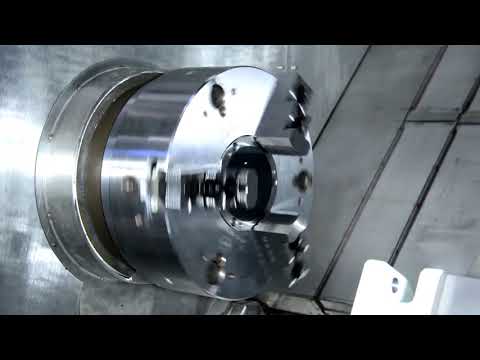

Токарный обрабатывающий центр с револьверной головкой BFW PL600R-Y/2000 - Видео c Youtube №1

Станки серии PL разработаны для удовлетворения потребностей отраслей тяжелого машиностроения в высококачественных решениях. Оборудование используется в таких отраслях, как автомобилестроение, сельско-хозяйственное машиностроение, строительные машины и т.д.

ПроизводительBFW
Страна брендаИндия
Максимальный диаметр обработки, мм500
Масса нетто, кг 12 000
Система управления (ЧПУ)Fanuc, Siemens

Все характеристики

Цена:По запросу

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Токарный обрабатывающий центр с револьверной головкой BFW PL600R-Y/2000

Основные данные

ПроизводительBFW
МодельPL600R-Y/2000
Страна брендаИндия
Страна завода-изготовителяИндия
Область примененияАвиационная промышленность, Автомобильная промышленность, Железнодорожное машиностроение, Космическая промышленность, Оборонная промышленность, Общее машиностроение, Сельскохозяйственное машиностроение, Судостроение
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.21.120 - Станки токарные металлорежущие с числовым программным управлением

Общие технические данные

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество Револьверных головок, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Диаметр детали над направляющими станины, мм
Диаметр обработки над суппортом, мм
Максимальный диаметр обработки, мм
Максимальный диаметр точения, мм
Максимальная длина точения, мм
Максимальный диаметр заготовки (ДО), мм
Максимальная длина заготовки (ДО), мм
Макс. вес (масса) заготовки, кг
Перемещения по оси X (ход), мм
Перемещения по оси Z (ход), мм
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные

Базовое оснащение

Количество координат станка (число осей)2
Кол-во одновременно управляемых координат станка (осей)2
Количество Револьверных головок, шт.1
Направляющие станкаКачения роликовые
Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
Диаметр детали над направляющими станины, мм760
Диаметр обработки над суппортом, мм500
Максимальный диаметр обработки, мм500
Максимальный диаметр точения, мм500
Максимальная длина точения, мм2 000
Максимальный диаметр заготовки (ДО), мм760
Максимальная длина заготовки (ДО), мм2 000
Макс. вес (масса) заготовки, кг600
Перемещения по оси X (ход), мм300
Перемещения по оси Z (ход), мм2 180
Холостая (ускоренная) подача по оси Х, м/мин12
Холостая (ускоренная) подача по оси Z, м/мин15

Опциональное оснащение 1

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество Револьверных головок, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Диаметр детали над направляющими станины, мм
Диаметр обработки над суппортом, мм
Максимальный диаметр обработки, мм
Максимальный диаметр точения, мм
Максимальная длина точения, мм
Максимальный диаметр заготовки (ДО), мм
Максимальная длина заготовки (ДО), мм
Макс. вес (масса) заготовки, кг
Перемещения по оси X (ход), мм
Перемещения по оси Z (ход), мм
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Станина / Тип станиныЖесткая литая станина
Материал станиныЧугун (литая)

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ

ЧПУ

Базовое оснащение

Система управления (ЧПУ)Fanuc
Модель ЧПУ0iTf

Опциональное оснащение 1

Система управления (ЧПУ)Siemens
Модель ЧПУ828D

Главный токарный шпиндель

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Отверстие в шпинделе, мм
Способ охлаждения

Главный токарный шпиндель

Базовое оснащение

Тип привода шпинделяКоробка передач
Частота вращения шпинделя ОТ, об/мин0
Частота вращения шпинделя ДО, об/мин3 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм27
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм37
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт5.5
Мощность шпинделя ПИКОВАЯ (максимальная), кВт7.5
Отверстие в шпинделе, мм105
Способ охлаждениямасляное

Опциональное оснащение 1

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Отверстие в шпинделе, мм
Способ охлаждения

Стандартный диаметр патрона, мм160

Задняя бабка

Ход пиноли задней бабки, мм
Диаметр пиноли задней бабки, мм
Тип пиноли задней бабки

Задняя бабка

Базовое оснащение

Ход пиноли задней бабки, мм120
Диаметр пиноли задней бабки, мм125
Тип пиноли задней бабкиМТ-5

Опциональное оснащение 1

Ход пиноли задней бабки, мм
Диаметр пиноли задней бабки, мм
Тип пиноли задней бабки

Револьверная головка

Количество гнезд для инструмента, шт.
Диаметр хвостовика, мм

Револьверная головка

Базовое оснащение

Количество гнезд для инструмента, шт.12
Диаметр хвостовика, мм60

Опциональное оснащение 1

Количество гнезд для инструмента, шт.
Диаметр хвостовика, мм

Подача СОЖ

Давление наружной подачи СОЖ, бар
Производительность насоса наружной подачи СОЖ, л/мин
Емкость бака для наружной подачи СОЖ, л

Подача СОЖ

Базовое оснащение

Давление наружной подачи СОЖ, бар35
Производительность насоса наружной подачи СОЖ, л/мин16
Емкость бака для наружной подачи СОЖ, л100

Опциональное оснащение 1

Давление наружной подачи СОЖ, бар
Производительность насоса наружной подачи СОЖ, л/мин
Емкость бака для наружной подачи СОЖ, л

Установка

Специальный фундаментНЕ требуется
Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
Подвод воздухаТребуется
Давление воздуха, бар6
Подвод жидкостейНЕ требуется

Электроэнергия

Кол-во фаз 3
Напряжение, В 400
Частота, Гц 50

Габариты и масса

Длина, мм 5 660
Ширина (глубина), мм 2 640
Высота, мм 2 800
Масса нетто, кг 12 000

Базовая комплектация

Ось Y
Выносной ручной пульт управления (маховичок)
Кабина для станка (защита рабочей зоны)
Сигнальная лампа (сигнальный фонарь)
Щуп для привязки (и обмера) инструмента
Транспортер для стружки
Комплект инструмента для обслуживания станка

Возможные опции

Цанговый зажимной патрон
Люнет
Свободные M-функции
Безопасность при аварийном отключении электроэнергии
Тропический пакет (блок активного охлаждения для электрошкафа)
Прямые измерительные системы по линейным осям X, Y, Z (оптические или магнитные линейки)
Подача сжатого воздуха в измерительные системы
Щуп для обмера детали (наладки)
Отдельный фильтр для СОЖ бумажный / из нетканого полотна
Подача СОЖ через инструмент (внутренняя подача СОЖ)
Термостабилизация СОЖ
Пистолет СОЖ для удаления стружки
Пистолет пневматический (воздушный)
Подача СОЖ снаружи для обмыва патрона главного шпинделя
Подача СОЖ снаружи для обмыва патрона контршпинделя
Система вытяжки испарений масла и СОЖ
Понижающий трансформатор
Комплект быстроизнащивающихся запасных частей
Стабилизатор напряжения
Источник бесперебойного питания (UPS)
Компрессор винтовой
