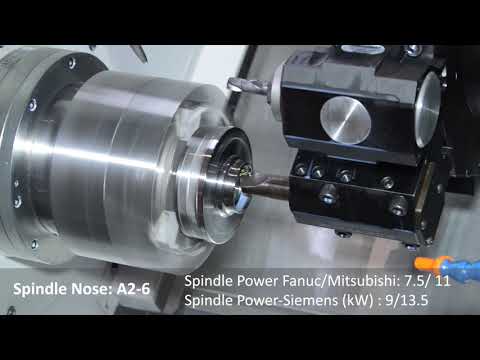

Токарный обрабатывающий центр с револьверной головкой BFW HELIX 2050

stars

Серия токарных станков Helix серии HTL от BFW представляет собой универсальные токарные центры премиум-класса. Гарантирует идеально обработанные поверхности даже на сложных заготовках. Состоит из 12-позиционной револьверной головки с сервоприводом, которая способна выполнять фрезерование, сверление, расточную токарную обработку за короткое время настройки, что повышает производительность и точность детали.

Поделиться:
Технические характеристики Токарный обрабатывающий центр с револьверной головкой BFW HELIX 2050
Основные данные
  • ПроизводительBFW
  • МодельHELIX 2050
  • Страна брендаИндия
  • Страна завода-изготовителяИндия
  • Область примененияАвиационная промышленность, Автомобильная промышленность, Железнодорожное машиностроение, Космическая промышленность, Оборонная промышленность, Общее машиностроение, Сельскохозяйственное машиностроение, Судостроение
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.21.120 - Станки токарные металлорежущие с числовым программным управлением

Общие технические данные
-

  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Количество Револьверных головок, шт.
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Диаметр детали над направляющими станины, мм
  • Диаметр обработки над суппортом, мм
  • Максимальный диаметр обработки, мм
  • Максимальный диаметр точения, мм
  • Максимальная длина точения, мм
  • Расстояние между центрами станка - РМЦ, мм
  • Максимальный диаметр заготовки (ДО), мм
  • Максимальная длина заготовки (ДО), мм
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Z (ход), мм
  • Рабочие подачи по оси Х, мм/мин
  • Рабочие подачи по оси Z, мм/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные
-
Базовое оснащение
  • Количество координат станка (число осей)2
  • Кол-во одновременно управляемых координат станка (осей)2
  • Количество Револьверных головок, шт.1
  • Направляющие станкаКачения роликовые
  • Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
  • Диаметр детали над направляющими станины, мм550
  • Диаметр обработки над суппортом, мм330
  • Максимальный диаметр обработки, мм330
  • Максимальный диаметр точения, мм340
  • Максимальная длина точения, мм525
  • Расстояние между центрами станка - РМЦ, мм625
  • Максимальный диаметр заготовки (ДО), мм550
  • Максимальная длина заготовки (ДО), мм525
  • Перемещения по оси X (ход), мм200
  • Перемещения по оси Z (ход), мм625
  • Рабочие подачи по оси Х, мм/мин10 000
  • Рабочие подачи по оси Z, мм/мин10 000
  • Холостая (ускоренная) подача по оси Х, м/мин20
  • Холостая (ускоренная) подача по оси Z, м/мин20


Опциональное оснащение 1
  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Количество Револьверных головок, шт.
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Диаметр детали над направляющими станины, мм
  • Диаметр обработки над суппортом, мм
  • Максимальный диаметр обработки, мм
  • Максимальный диаметр точения, мм
  • Максимальная длина точения, мм
  • Расстояние между центрами станка - РМЦ, мм
  • Максимальный диаметр заготовки (ДО), мм
  • Максимальная длина заготовки (ДО), мм
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Z (ход), мм
  • Рабочие подачи по оси Х, мм/мин
  • Рабочие подачи по оси Z, мм/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин


  • Станина / Тип станиныЖесткая литая станина
  • Материал станиныЧугун (литая)

ЧПУ
-

  • Система управления (ЧПУ)

ЧПУ
-
Базовое оснащение
  • Система управления (ЧПУ)Fanuc


Опциональное оснащение 1
  • Система управления (ЧПУ)Siemens

Главный токарный шпиндель
-

  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Отверстие в шпинделе, мм
  • Максимальный диаметр прутка, мм
  • Способ охлаждения

Главный токарный шпиндель
-
Базовое оснащение
  • Частота вращения шпинделя ОТ, об/мин0
  • Частота вращения шпинделя ДО, об/мин3 200
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
  • Отверстие в шпинделе, мм76
  • Максимальный диаметр прутка, мм65
  • Способ охлаждениямасляное


Опциональное оснащение 1
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Отверстие в шпинделе, мм
  • Максимальный диаметр прутка, мм
  • Способ охлаждения


  • Стандартный диаметр патрона, мм250

Задняя бабка
-

  • Ход пиноли задней бабки, мм
  • Диаметр пиноли задней бабки, мм
  • Тип пиноли задней бабки

Задняя бабка
-
Базовое оснащение
  • Ход пиноли задней бабки, мм100
  • Диаметр пиноли задней бабки, мм80
  • Тип пиноли задней бабкиМТ-4


Опциональное оснащение 1
  • Ход пиноли задней бабки, мм
  • Диаметр пиноли задней бабки, мм
  • Тип пиноли задней бабки

Револьверная головка
-

  • Количество гнезд для инструмента, шт.
  • Диаметр хвостовика, мм

Револьверная головка
-
Базовое оснащение
  • Количество гнезд для инструмента, шт.12
  • Диаметр хвостовика, мм40


Опциональное оснащение 1
  • Количество гнезд для инструмента, шт.
  • Диаметр хвостовика, мм

Подача СОЖ
-

  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л

Подача СОЖ
-
Базовое оснащение
  • Давление наружной подачи СОЖ, бар35
  • Производительность насоса наружной подачи СОЖ, л/мин20
  • Емкость бака для наружной подачи СОЖ, л160


Опциональное оснащение 1
  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л

Точность
-

  • Точность позиционирования X, мкм
  • Точность позиционирования Z мкм
  • Повторяемость (точности) по линейным осям, мкм

Точность
-
Базовое оснащение
  • Точность позиционирования X, мкм10
  • Точность позиционирования Z мкм10
  • Повторяемость (точности) по линейным осям, мкм7


Опциональное оснащение 1
  • Точность позиционирования X, мкм
  • Точность позиционирования Z мкм
  • Повторяемость (точности) по линейным осям, мкм

Установка
-
  • Специальный фундаментНЕ требуется
  • Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
  • Подвод воздухаТребуется
  • Давление воздуха, бар6
  • Подвод жидкостейНЕ требуется

Электроэнергия
-
  • Кол-во фаз 3
  • Частота, Гц 50

Габариты и масса
-
  • Длина, мм 3 300
  • Ширина (глубина), мм 1 700
  • Высота, мм 1 950
  • Масса нетто, кг 4 300

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
