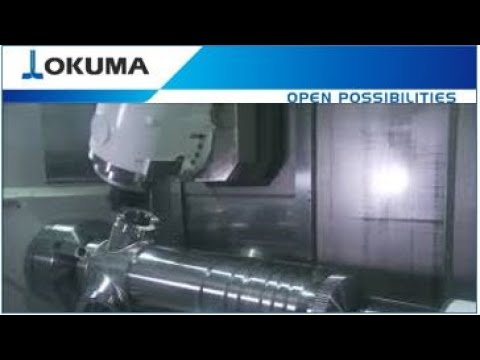

Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем OKUMA MULTUS U5000

stars

 первоклассные токарно-фрезерные центры с подвижными стойками из серии MULTUS U удовлетворяют самые высокие требования. Одновременная и синхронная обработка также не представляют собой сложностей благодаря контршпинделю и нижней инструментальной револьверной головке, которые могут быть установлены при необходимости. Широкие диапазоны перемещений и мощные приводы шпинделей обеспечивают пригодность для решения даже сложных задач, вплоть до одновременной обработки по 5 осям.

Показать больше
Поделиться:
Технические характеристики Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем OKUMA MULTUS U5000
Основные данные
  • ПроизводительOKUMA
  • МодельMULTUS U5000
  • Страна брендаЯпония
  • Страна завода-изготовителяЯпония
  • Область примененияАвиационная промышленность, Автомобильная промышленность, Космическая промышленность, Нефтеперерабатывающая промышленность, Оборонная промышленность, Общее машиностроение, Энергетика
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.2 - Станки токарные, расточные и фрезерные металлорежущие

Общие технические данные
-
  • Тип конструкцииЖесткая с направляющими скольжения
  • Станина / Тип станиныЦельнолитая станина
  • Материал станиныЧугун (литая)



  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Диаметр детали над направляющими станины, мм
  • Диаметр обработки над суппортом, мм
  • Максимальный диаметр обработки, мм
  • Максимальный диаметр точения, мм
  • Максимальная длина точения, мм
  • Расстояние между центрами станка - РМЦ, мм
  • Максимальный диаметр заготовки (ДО), мм
  • Максимальная длина заготовки (ДО), мм
  • Макс. вес (масса) заготовки, кг
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Y (ход) точно, мм
  • Перемещения по оси Z (ход), мм
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин


Базовое оснащение
  • Количество координат станка (число осей)5
  • Кол-во одновременно управляемых координат станка (осей)4
  • Направляющие станкаКачения роликовые
  • Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
  • Диаметр детали над направляющими станины, мм650
  • Диаметр обработки над суппортом, мм
  • Максимальный диаметр обработки, мм650
  • Максимальный диаметр точения, мм650
  • Максимальная длина точения, мм1 500
  • Расстояние между центрами станка - РМЦ, мм1 500
  • Максимальный диаметр заготовки (ДО), мм650
  • Максимальная длина заготовки (ДО), мм1 500
  • Макс. вес (масса) заготовки, кг
  • Перемещения по оси X (ход), мм695
  • Перемещения по оси Y (ход), мм300
  • Перемещения по оси Y (ход) точно, мм-150...+150
  • Перемещения по оси Z (ход), мм1 600
  • Холостая (ускоренная) подача по оси Х, м/мин50
  • Холостая (ускоренная) подача по оси Y, м/мин40
  • Холостая (ускоренная) подача по оси Z, м/мин50


Опциональное оснащение 1
  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Диаметр детали над направляющими станины, мм650
  • Диаметр обработки над суппортом, мм
  • Максимальный диаметр обработки, мм650
  • Максимальный диаметр точения, мм650
  • Максимальная длина точения, мм2 000
  • Расстояние между центрами станка - РМЦ, мм2 000
  • Максимальный диаметр заготовки (ДО), мм650
  • Максимальная длина заготовки (ДО), мм2 000
  • Макс. вес (масса) заготовки, кг
  • Перемещения по оси X (ход), мм695
  • Перемещения по оси Y (ход), мм300
  • Перемещения по оси Y (ход) точно, мм-150...+150
  • Перемещения по оси Z (ход), мм2 100
  • Холостая (ускоренная) подача по оси Х, м/мин50
  • Холостая (ускоренная) подача по оси Y, м/мин40
  • Холостая (ускоренная) подача по оси Z, м/мин40

ЧПУ
-

  • Система управления (ЧПУ)
  • Модель ЧПУ
  • Диагональ системы ЧПУ, дюйм

ЧПУ
-
Базовое оснащение
  • Система управления (ЧПУ)OSP
  • Модель ЧПУP300SA
  • Диагональ системы ЧПУ, дюйм19


Опциональное оснащение 1
  • Система управления (ЧПУ)
  • Модель ЧПУ
  • Диагональ системы ЧПУ, дюйм

Главный токарный шпиндель
-
  • Положение шпинделяЗафиксирован горизонтально
  • Стандартный диаметр патрона, мм160



  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Число оборотов оси C, об/мин
  • Крутящий момент оси C, Нм
  • Отверстие в шпинделе, мм
  • Максимальный диаметр прутка, мм
  • Способ охлаждения


Базовое оснащение
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин30
  • Частота вращения шпинделя ДО, об/мин3 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт30
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт37
  • Число оборотов оси C, об/мин200
  • Крутящий момент оси C, Нм
  • Отверстие в шпинделе, мм112
  • Максимальный диаметр прутка, мм
  • Способ охлаждениямасляное


Опциональное оснащение 1
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин30
  • Частота вращения шпинделя ДО, об/мин3 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт40
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт49
  • Число оборотов оси C, об/мин200
  • Крутящий момент оси C, Нм
  • Отверстие в шпинделе, мм112
  • Максимальный диаметр прутка, мм
  • Способ охлаждениямасляное

Контршпиндель
-
  • Положение контр-шпинделя Зафиксирован горизонтально
  • Стандартный диаметр патрона контршпинделя, мм160



  • Тип привода шпинделя
  • Частота вращения ОТ, об/мин
  • Частота вращения ДО, об/мин
  • Крутящий момент контр-шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент контр-шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность контр-шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность контр-шпинделя ПИКОВАЯ (максимальная), кВт
  • Число оборотов оси C, об/мин
  • Крутящий момент оси C, Нм
  • Отверстие в шпинделе, мм
  • Способ охлаждения контршпинделя


Базовое оснащение
  • Тип привода шпинделя
  • Частота вращения ОТ, об/мин
  • Частота вращения ДО, об/мин
  • Крутящий момент контр-шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент контр-шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность контр-шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность контр-шпинделя ПИКОВАЯ (максимальная), кВт
  • Число оборотов оси C, об/мин
  • Крутящий момент оси C, Нм
  • Отверстие в шпинделе, мм
  • Способ охлаждения контршпинделя


Опциональное оснащение 1
  • Тип привода шпинделяПрямой (мотор-шпиндель)
  • Частота вращения ОТ, об/мин30
  • Частота вращения ДО, об/мин3 000
  • Крутящий момент контр-шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент контр-шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность контр-шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт22
  • Мощность контр-шпинделя ПИКОВАЯ (максимальная), кВт32
  • Число оборотов оси C, об/мин200
  • Крутящий момент оси C, Нм
  • Отверстие в шпинделе, мм112
  • Способ охлаждения контршпинделямасляное


Опциональное оснащение 2
  • Тип привода шпинделяПрямой (мотор-шпиндель)
  • Частота вращения ОТ, об/мин30
  • Частота вращения ДО, об/мин3 000
  • Крутящий момент контр-шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент контр-шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность контр-шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт30
  • Мощность контр-шпинделя ПИКОВАЯ (максимальная), кВт42
  • Число оборотов оси C, об/мин200
  • Крутящий момент оси C, Нм
  • Отверстие в шпинделе, мм112
  • Способ охлаждения контршпинделямасляное

Фрезерный шпиндель
-

  • Тип привода фрезерного шпинделя
  • Наклон фрезерного шпинделя, ОТ, град.
  • Наклон фрезерного шпинделя, ДО, град.
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Конус шпинделя
  • Размер конуса шпинделя
  • Зажим инструмента (штревель)
  • Способ охлаждения фрезерного шпинделя

Фрезерный шпиндель
-
Базовое оснащение
  • Тип привода фрезерного шпинделяПрямой (мотор-шпиндель) / Built-In
  • Наклон фрезерного шпинделя, ОТ, град.-30
  • Наклон фрезерного шпинделя, ДО, град.+210
  • Частота вращения шпинделя ОТ, об/мин50
  • Частота вращения шпинделя ДО, об/мин12 000
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
  • Конус шпинделяHSK
  • Размер конуса шпинделя63
  • Зажим инструмента (штревель)
  • Способ охлаждения фрезерного шпинделямасляное


Опциональное оснащение 1
  • Тип привода фрезерного шпинделя
  • Наклон фрезерного шпинделя, ОТ, град.
  • Наклон фрезерного шпинделя, ДО, град.
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Конус шпинделя
  • Размер конуса шпинделя
  • Зажим инструмента (штревель)
  • Способ охлаждения фрезерного шпинделя

Задняя бабка
-

  • Ход пиноли задней бабки, мм
  • Диаметр пиноли задней бабки, мм
  • Тип пиноли задней бабки

Задняя бабка
-
Базовое оснащение
  • Ход пиноли задней бабки, мм1 594
  • Диаметр пиноли задней бабки, мм
  • Тип пиноли задней бабкиМТ-5


Опциональное оснащение 1
  • Ход пиноли задней бабки, мм2 054
  • Диаметр пиноли задней бабки, мм
  • Тип пиноли задней бабкиМТ-5


Опциональное оснащение 2
  • Ход пиноли задней бабки, мм
  • Диаметр пиноли задней бабки, мм
  • Тип пиноли задней бабки

Установка
-
  • Специальный фундаментТребуется
  • Анкерование (крепление на анкерные болты) / фиксация станкатребуется
  • Подвод воздухаТребуется
  • Подвод жидкостейНЕ требуется

Габариты и масса
-
  • Длина, мм 5 530
  • Ширина (глубина), мм 2 995
  • Высота, мм 2 955
  • Масса нетто, кг 17 300

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
Рассмотрите аналоги:
warning
Данный инструмент доступен только авторизованным пользователям
Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем TOS ČELÁKOVICE TT 75 5000 Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем TOS ČELÁKOVICE TT 75 5000
  • Производитель:TOS ČELÁKOVICE
  • Модель:TT 75 5000
  • Страна бренда:Чехия
  • Страна завода-изготовителя:Чехия
warning
Данный инструмент доступен только авторизованным пользователям
Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем TOS ČELÁKOVICE TT 75 6000 Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем TOS ČELÁKOVICE TT 75 6000
  • Производитель:TOS ČELÁKOVICE
  • Модель:TT 75 6000
  • Страна бренда:Чехия
  • Страна завода-изготовителя:Чехия
warning
Данный инструмент доступен только авторизованным пользователям
Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем TOS ČELÁKOVICE TT 75 4000 Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем TOS ČELÁKOVICE TT 75 4000
  • Производитель:TOS ČELÁKOVICE
  • Модель:TT 75 4000
  • Страна бренда:Чехия
  • Страна завода-изготовителя:Чехия
warning
Данный инструмент доступен только авторизованным пользователям
Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем TOS ČELÁKOVICE TT 75 2000 Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем TOS ČELÁKOVICE TT 75 2000
  • Производитель:TOS ČELÁKOVICE
  • Модель:TT 75 2000
  • Страна бренда:Чехия
  • Страна завода-изготовителя:Чехия
warning
Данный инструмент доступен только авторизованным пользователям
Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем TOS ČELÁKOVICE TT 75 3000 Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем TOS ČELÁKOVICE TT 75 3000
  • Производитель:TOS ČELÁKOVICE
  • Модель:TT 75 3000
  • Страна бренда:Чехия
  • Страна завода-изготовителя:Чехия
warning
Данный инструмент доступен только авторизованным пользователям
Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем Index G250 Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем Index G250
  • Производитель:Index
  • Модель:G250
  • Страна бренда:Германия
  • Страна завода-изготовителя:Германия
warning
Данный инструмент доступен только авторизованным пользователям
Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем Index G160 Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем Index G160
  • Производитель:Index
  • Модель:G160
  • Страна бренда:Германия
  • Страна завода-изготовителя:Германия
warning
Данный инструмент доступен только авторизованным пользователям
Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем OKUMA MacTurn 250 Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем OKUMA MacTurn 250
  • Производитель:OKUMA
  • Модель:MacTurn 250
  • Страна бренда:Япония
  • Страна завода-изготовителя:Япония
warning
Данный инструмент доступен только авторизованным пользователям
Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем OKUMA MacTurn 250-W Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем OKUMA MacTurn 250-W
  • Производитель:OKUMA
  • Модель:MacTurn 250-W
  • Страна бренда:Япония
  • Страна завода-изготовителя:Япония
warning
Данный инструмент доступен только авторизованным пользователям
Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем OKUMA MacTurn 550 Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем OKUMA MacTurn 550
  • Производитель:OKUMA
  • Модель:MacTurn 550
  • Страна бренда:Япония
  • Страна завода-изготовителя:Япония
warning
Данный инструмент доступен только авторизованным пользователям
Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем OKUMA MacTurn 550-W Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем OKUMA MacTurn 550-W
  • Производитель:OKUMA
  • Модель:MacTurn 550-W
  • Страна бренда:Япония
  • Страна завода-изготовителя:Япония
warning
Данный инструмент доступен только авторизованным пользователям
Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем OKUMA MacTurn 350 Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем OKUMA MacTurn 350
  • Производитель:OKUMA
  • Модель:MacTurn 350
  • Страна бренда:Япония
  • Страна завода-изготовителя:Япония
warning
Данный инструмент доступен только авторизованным пользователям
Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем OKUMA MacTurn 350-W Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем OKUMA MacTurn 350-W
  • Производитель:OKUMA
  • Модель:MacTurn 350-W
  • Страна бренда:Япония
  • Страна завода-изготовителя:Япония
warning
Данный инструмент доступен только авторизованным пользователям
Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем Gildemeister GMX 500 linear Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем Gildemeister GMX 500 linear
  • Производитель:Gildemeister
  • Модель:GMX 500 linear
  • Страна бренда:Германия
  • Страна завода-изготовителя:Германия
warning
Данный инструмент доступен только авторизованным пользователям
Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем Gildemeister GMX 400 linear Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем Gildemeister GMX 400 linear
  • Производитель:Gildemeister
  • Модель:GMX 400 linear
  • Страна бренда:Германия
  • Страна завода-изготовителя:Германия
warning
Данный инструмент доступен только авторизованным пользователям
Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем Gildemeister GMX 300 linear Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем Gildemeister GMX 300 linear
  • Производитель:Gildemeister
  • Модель:GMX 300 linear
  • Страна бренда:Германия
  • Страна завода-изготовителя:Германия
warning
Данный инструмент доступен только авторизованным пользователям
Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем Gildemeister GMX 250 S linear Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем Gildemeister GMX 250 S linear
  • Производитель:Gildemeister
  • Модель:GMX 250 S linear
  • Страна бренда:Германия
  • Страна завода-изготовителя:Германия
warning
Данный инструмент доступен только авторизованным пользователям
Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем Gildemeister GMX 250 linear Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем Gildemeister GMX 250 linear
  • Производитель:Gildemeister
  • Модель:GMX 250 linear
  • Страна бренда:Германия
  • Страна завода-изготовителя:Германия
warning
Данный инструмент доступен только авторизованным пользователям
Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем Gildemeister GMX 200 S linear Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем Gildemeister GMX 200 S linear
  • Производитель:Gildemeister
  • Модель:GMX 200 S linear
  • Страна бренда:Германия
  • Страна завода-изготовителя:Германия
warning
Данный инструмент доступен только авторизованным пользователям
Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем Gildemeister GMX 200 linear Токарно-фрезерный обрабатывающий центр с фрезерным шпинделем Gildemeister GMX 200 linear
  • Производитель:Gildemeister
  • Модель:GMX 200 linear
  • Страна бренда:Германия
  • Страна завода-изготовителя:Германия
