Проволочно-вырезной станок AgieCharmilles CUT E 600

Проволочно-вырезной станок AgieCharmilles CUT E 600
stars

Электроэрозионный проволочно-вырезной станок с ЧПУ CUT E 600 базируется на новой платформе проволочно-вырезных станков AgieCharmilles.

С 2018 на проволочно-вырезные станки AgieCharmilles устанавливают цифровой генератор IPG-DPS. Cкорость обработки выросла на 15-20%, а шероховатость поверхности Ra 0,2 мкм получают за 4 прохода.

Сохранив, как достоинство, самую большую рабочую ванну в своём классе, электроэрозионный станок CUT E 600 значительно компактнее конкурентов.

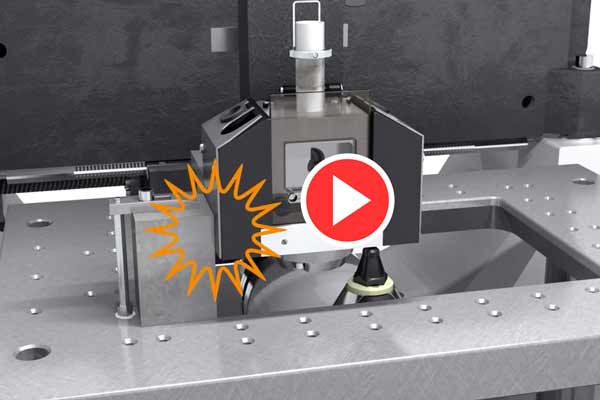

Скорость холостого хода 3000 мм/мин. При этом полностью работоспособна системы защиты при столкновениях.

В стандартной комплектации присутствуют все основные модули генератора IPG-DPS.

Показать больше
Поделиться:
Технические характеристики Проволочно-вырезной станок AgieCharmilles CUT E 600
Основные данные
  • ПроизводительAgieCharmilles
  • МодельCUT E 600
  • Страна брендаШвейцария
  • Страна завода-изготовителяШвейцария
  • Область примененияОбщее машиностроение

Технические данные
-

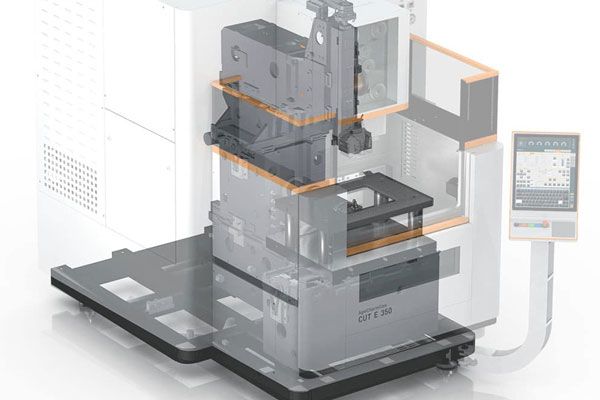

  • Тип конструкцииТ-образная станина
  • Материал станиныЧугун (литая)
  • Ход конусного стола по оси U, мм50
  • Ход конусного стола по оси V, мм50
  • Уровень диэлектрика в рабочей ванне ОТ, мм0
  • Уровень диэлектрика в рабочей ванне ДО, мм380
  • Объем бака диэлектрика, л760



  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Максимальная длина заготовки (ДО), мм
  • Максимальная ширина заготовки (ДО), мм
  • Максимальная высота заготовки (ДО), мм
  • Макс. вес (масса) заготовки, кг
  • Максимальный угол конусного резания, град.


Базовое оснащение
  • Перемещения по оси X (ход), мм600
  • Перемещения по оси Y (ход), мм400
  • Перемещения по оси Z (ход), мм350
  • Максимальная длина заготовки (ДО), мм1 030
  • Максимальная ширина заготовки (ДО), мм800
  • Максимальная высота заготовки (ДО), мм350
  • Макс. вес (масса) заготовки, кг1 000

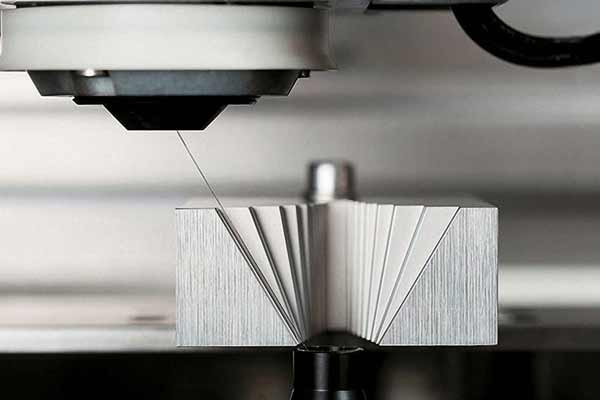

  • Максимальный угол конусного резания, град.30


Опциональное оснащение 1
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Максимальная длина заготовки (ДО), мм
  • Максимальная ширина заготовки (ДО), мм
  • Максимальная высота заготовки (ДО), мм
  • Макс. вес (масса) заготовки, кг
  • Максимальный угол конусного резания, град.

ЧПУ
-

  • Диагональ системы ЧПУ, дюйм

ЧПУ
-
Базовое оснащение
  • Диагональ системы ЧПУ, дюйм19


Опциональное оснащение 1
  • Диагональ системы ЧПУ, дюйм

Механизм для проволоки
-

  • Диаметр проволоки, мм (ОТ)
  • Диаметр проволоки, мм (ДО)

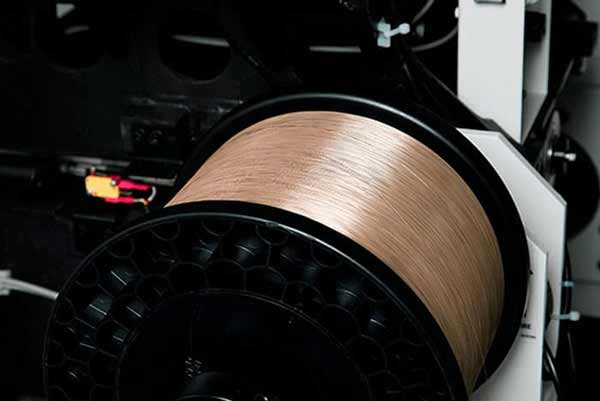

  • Вес катушки с проволокой, кг

Механизм для проволоки
-
Базовое оснащение
  • Диаметр проволоки, мм (ОТ)0.1
  • Диаметр проволоки, мм (ДО)0,3
  • Вес катушки с проволокой, кг5


Опциональное оснащение 1
  • Диаметр проволоки, мм (ОТ)
  • Диаметр проволоки, мм (ДО)
  • Вес катушки с проволокой, кг8


Опциональное оснащение 2
  • Вес катушки с проволокой, кг16


Опциональное оснащение 3
  • Вес катушки с проволокой, кг25

Точность
-
  • Дискретность измерительных линеек, мкм0.1

Электроэнергия
-
  • Напряжение, В 400
  • Частота, Гц 50
  • Потребляемая мощность, кВА 10

Габариты и масса
-
  • Длина, мм 2 790
  • Ширина (глубина), мм 2 020
  • Высота, мм 2 320
  • Масса нетто, кг 4 440

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
