Портальный обрабатывающий центр с ЧПУ KEN Focus5-2022

Вы представитель этого бренда?

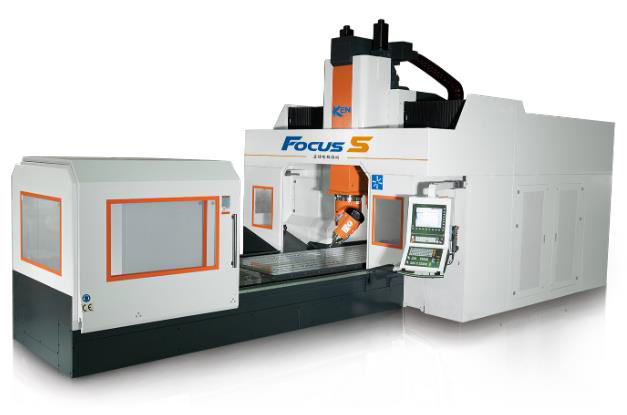

Портальный обрабатывающий центр с ЧПУ KEN Focus5-2022 - Фото №1

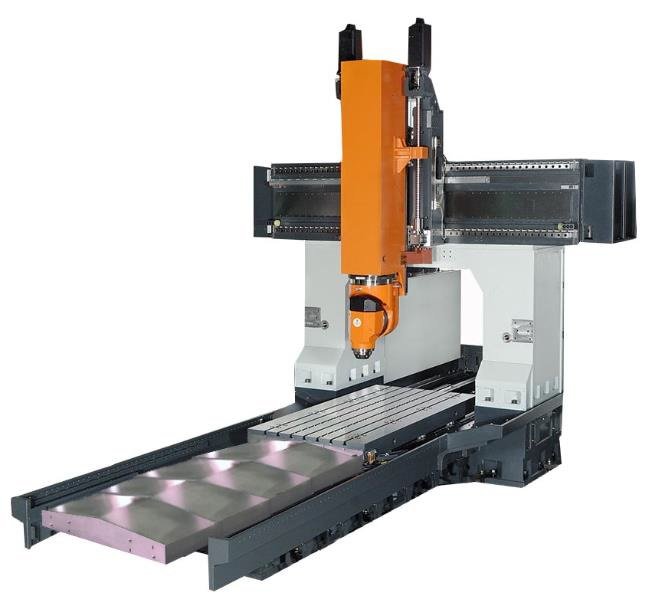

Портальный обрабатывающий центр с ЧПУ KEN Focus5-2022 - Фото №2

Портальный обрабатывающий центр с ЧПУ KEN Focus5-2022 - Фото №3

Портальный обрабатывающий центр с ЧПУ KEN Focus5-2022 - Фото №4

Высокоскоростной пятиосевой портально-фрезерный обрабатывающий центр с неподвижным порталом на линейных двигателях

Все характеристики

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Портальный обрабатывающий центр с ЧПУ KEN Focus5-2022

Основные данные

ПроизводительKEN
МодельFocus5-2022
Страна брендаТайвань
Страна завода-изготовителяТайвань
Область примененияАвиационная промышленность, Космическая промышленность

Общие технические данные

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Направляющие станка
Количество фрезерных шпинделей, шт.
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Привод исполнительного звена станка по оси X (тип)
Привод исполнительного звена станка по оси Y (тип)
Привод исполнительного звена станка по оси Z (тип)
Максимальная длина заготовки (ДО), мм
Максимальная ширина заготовки (ДО), мм
Максимальная высота заготовки (ДО), мм
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные

Базовое оснащение

Количество координат станка (число осей)5
Кол-во одновременно управляемых координат станка (осей)5
Направляющие станкаКачения роликовые
Количество фрезерных шпинделей, шт.1
Перемещения по оси X (ход), мм2 200
Перемещения по оси Y (ход), мм2 000
Перемещения по оси Z (ход), мм1 000
Привод исполнительного звена станка по оси X (тип)Линейный двигатель (linear drive)
Привод исполнительного звена станка по оси Y (тип)Линейный двигатель (linear drive)
Привод исполнительного звена станка по оси Z (тип)Шарико-винтовая пара (ШВП)
Максимальная длина заготовки (ДО), мм1 354
Максимальная ширина заготовки (ДО), мм1 154
Максимальная высота заготовки (ДО), мм770
Холостая (ускоренная) подача по оси Х, м/мин60
Холостая (ускоренная) подача по оси Y, м/мин60
Холостая (ускоренная) подача по оси Z, м/мин48

Опциональное оснащение 1

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Направляющие станка
Количество фрезерных шпинделей, шт.
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Привод исполнительного звена станка по оси X (тип)
Привод исполнительного звена станка по оси Y (тип)
Привод исполнительного звена станка по оси Z (тип)
Максимальная длина заготовки (ДО), мм
Максимальная ширина заготовки (ДО), мм
Максимальная высота заготовки (ДО), мм
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Тип конструкцииС неподвижной траверсой и подвижным столом
Станина / Тип станиныЛитая
Материал станиныЧугун (литая)
Расстояние между колоннами, мм1 650
Расстояние от поверхности стола до торца шпинделя (МИН), мм-150
Расстояние от поверхности стола до торца шпинделя (МАКС), мм850
Холостая (ускоренная) подача по оси А, об/мин50
Холостая (ускоренная) подача по оси C, об/мин50

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ
Диагональ системы ЧПУ, дюйм
Встроенная память ЧПУ, Мб

ЧПУ

Базовое оснащение

Система управления (ЧПУ)HEIDENHAIN
Модель ЧПУTNC 640
Диагональ системы ЧПУ, дюйм15
Встроенная память ЧПУ, Мб512

Опциональное оснащение 1

Система управления (ЧПУ)SIEMENS
Модель ЧПУ840D SL
Диагональ системы ЧПУ, дюйм15
Встроенная память ЧПУ, Мб10

Фрезерная головка

Возможность смены фрезерных головок
Поворот шпинделя / головки по оси А, ОТ, град.
Поворот шпинделя / головки по оси А, ДО, град.
Поворот шпинделя / головки по оси B, ОТ, град.
Поворот шпинделя / головки по оси B, ДО, град.
Поворот шпинделя / головки по оси C, ОТ, град.
Поворот шпинделя / головки по оси C, ДО, град.
Максимальная непрерывная скорость оси А, об/мин
Максимальное ускорение оси А, гр/сек.кв.
Максимальная непрерывная скорость оси B, об/мин
Максимальное ускорение оси B, гр/сек.кв.
Максимальная непрерывная скорость оси С, об/мин
Максимальное ускорение оси С, гр/сек.кв.
Макс. крутящий момент головки, Нм
Макс. мощность головки, Нм
Момент зажима (удержание головки), Нм

Фрезерная головка

Базовое оснащение

Возможность смены фрезерных головокНет возможности смены
Поворот шпинделя / головки по оси А, ОТ, град.+105
Поворот шпинделя / головки по оси А, ДО, град.-105
Поворот шпинделя / головки по оси B, ОТ, град.+100
Поворот шпинделя / головки по оси B, ДО, град.-100
Поворот шпинделя / головки по оси C, ОТ, град.+250
Поворот шпинделя / головки по оси C, ДО, град.-250
Максимальная непрерывная скорость оси А, об/мин50
Максимальное ускорение оси А, гр/сек.кв.30
Максимальная непрерывная скорость оси B, об/мин50
Максимальное ускорение оси B, гр/сек.кв.30
Максимальная непрерывная скорость оси С, об/мин50
Максимальное ускорение оси С, гр/сек.кв.30
Макс. крутящий момент головки, Нм56
Макс. мощность головки, Нм33
Момент зажима (удержание головки), Нм2 000

Опциональное оснащение 1

Возможность смены фрезерных головок
Поворот шпинделя / головки по оси А, ОТ, град.
Поворот шпинделя / головки по оси А, ДО, град.
Поворот шпинделя / головки по оси B, ОТ, град.+100
Поворот шпинделя / головки по оси B, ДО, град.-100
Поворот шпинделя / головки по оси C, ОТ, град.+240
Поворот шпинделя / головки по оси C, ДО, град.-240
Максимальная непрерывная скорость оси А, об/мин0
Максимальное ускорение оси А, гр/сек.кв.
Максимальная непрерывная скорость оси B, об/мин50
Максимальное ускорение оси B, гр/сек.кв.30
Максимальная непрерывная скорость оси С, об/мин50
Максимальное ускорение оси С, гр/сек.кв.30
Макс. крутящий момент головки, Нм87
Макс. мощность головки, Нм55
Момент зажима (удержание головки), Нм4 000

Опциональное оснащение 2

Поворот шпинделя / головки по оси C, ОТ, град.+360
Поворот шпинделя / головки по оси C, ДО, град.-360
Максимальная непрерывная скорость оси С, об/мин50
Максимальное ускорение оси С, гр/сек.кв.30
Макс. крутящий момент головки, Нм124
Макс. мощность головки, Нм65
Момент зажима (удержание головки), Нм4 000

Шпиндель / Двигатель

Тип привода шпинделя
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Конус шпинделя
Размер конуса шпинделя
Способ охлаждения

Шпиндель / Двигатель

Базовое оснащение

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ДО, об/мин24 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм39
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм56
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт28
Мощность шпинделя ПИКОВАЯ (максимальная), кВт33
Конус шпинделяHSK
Размер конуса шпинделя63
Способ охлаждениямасляное

Опциональное оснащение 1

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ДО, об/мин15 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм96
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм124
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт50
Мощность шпинделя ПИКОВАЯ (максимальная), кВт65
Конус шпинделяHSK
Размер конуса шпинделя100
Способ охлаждениямасляное

Опциональное оснащение 2

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ДО, об/мин24 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм67
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм87
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт42
Мощность шпинделя ПИКОВАЯ (максимальная), кВт55
Конус шпинделяHSK
Размер конуса шпинделя63
Способ охлаждениямасляное

Стол станка

Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Грузоподъемность стола, кг

Стол станка

Базовое оснащение

Длина рабочей поверхности стола, мм1 300
Ширина рабочей поверхности стола, мм2 200
Грузоподъемность стола, кг5 000

Опциональное оснащение 1

Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Грузоподъемность стола, кг

Расстояние между T-образными пазами стола, мм18

Инструментальный магазин

Автоматическая смена инструмента
Тип инструментального магазина
Количество инструмента в устройстве АСИ, шт
Максимальный диаметр инструмента, мм
Максимальная длина (вылет) инструмента, мм
Максимальная масса одного инструмента, кг

Инструментальный магазин

Базовое оснащение

Автоматическая смена инструментаЕсть
Тип инструментального магазинаЦепной
Количество инструмента в устройстве АСИ, шт32
Максимальный диаметр инструмента, мм80
Максимальная длина (вылет) инструмента, мм300
Максимальная масса одного инструмента, кг8

Опциональное оснащение 1

Автоматическая смена инструментаЕсть
Тип инструментального магазинаЦепной
Количество инструмента в устройстве АСИ, шт60
Максимальный диаметр инструмента, мм80
Максимальная длина (вылет) инструмента, мм300
Максимальная масса одного инструмента, кг8

Опциональное оснащение 2

Автоматическая смена инструментаЕсть
Тип инструментального магазинаЦепной
Количество инструмента в устройстве АСИ, шт40
Максимальный диаметр инструмента, мм80
Максимальная длина (вылет) инструмента, мм300
Максимальная масса одного инструмента, кг8

Точность

Точность позиционирования по оси A, угл.сек.
Точность позиционирования по оси B, угл.сек.
Точность позиционирования по оси C, угл.сек.

Точность

Базовое оснащение

Точность позиционирования по оси A, угл.сек.6
Точность позиционирования по оси B, угл.сек.6
Точность позиционирования по оси C, угл.сек.6

Опциональное оснащение 1

Точность позиционирования по оси A, угл.сек.
Точность позиционирования по оси B, угл.сек.
Точность позиционирования по оси C, угл.сек.6

Габариты и масса

Длина, мм 6 860
Ширина (глубина), мм 4 948
Высота, мм 4 739
