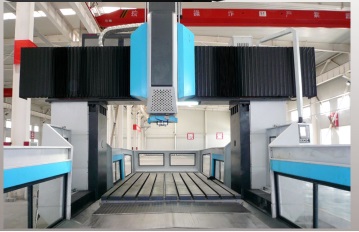

Портальный обрабатывающий центр с ЧПУ FULLTONTECH GMT36

Вы представитель этого бренда?

Портальный обрабатывающий центр с ЧПУ FULLTONTECH GMT36

Производительный и точный вертикальный фрезерный обрабатывающий центр портального типа с ЧПУ для единичного или серийного изготовления деталей.

ПроизводительFULLTONTECH
Страна брендаКитай
Потребляемая мощность, кВА 45

Все характеристики

Цена:По запросу

Вы представитель этого бренда?

Доставка

Оплата

Портально-фрезерные обрабатывающие центры серии GM это современные, высоко скоростные, производительные обрабатывающие центры с ЧПУ повышенной точности для единичного и серийного производства. Предназначены для высокопроизводительной и точной обработки заготовок из стали, чугуна, цветных металлов. Система ЧПУ FANUC/SIEMENS идеально подходит для обработки деталей. Станок позволяет выполнять такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей. Направляющие рельсы X, Y, Z – это прецизионные направляющие линейного качения, обладающие высокой точностью, высокой жесткостью, низким коэффициентом трения. Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.

Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей. Шпиндель выполнен в виде двойного балансировочного цилиндра для обеспечения плавного и стабильного перемещения шпиндельной коробки.

Технические характеристики Портальный обрабатывающий центр с ЧПУ FULLTONTECH GMT36

Основные данные

ПроизводительFULLTONTECH
МодельGMT36
Страна брендаКитай
Область примененияАвиационная промышленность, Автомобильная промышленность, Оборонная промышленность, Общее машиностроение, Судостроение
Ключевые словаGMT36, Портально-фрезерный станок ЧПУ, Портальный обрабатывающий центр ЧПУ, Вертикально-фрезерный ЧПУ портального типа, Фрезерный станок ЧПУ, FULLTONTECH

Общие технические данные

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Направляющие станка
Количество фрезерных шпинделей, шт.
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Привод исполнительного звена станка по оси X (тип)
Привод исполнительного звена станка по оси Y (тип)
Привод исполнительного звена станка по оси Z (тип)
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Y, мм/мин
Рабочие подачи по оси Z, мм/мин

Общие технические данные

Базовое оснащение

Количество координат станка (число осей)3
Кол-во одновременно управляемых координат станка (осей)3
Направляющие станкаКачения роликовые
Количество фрезерных шпинделей, шт.1
Перемещения по оси X (ход), мм6 000
Перемещения по оси Y (ход), мм4 000
Перемещения по оси Z (ход), мм1 000
Привод исполнительного звена станка по оси X (тип)Шарико-винтовая пара (ШВП)
Привод исполнительного звена станка по оси Y (тип)Шарико-винтовая пара (ШВП)
Привод исполнительного звена станка по оси Z (тип)Шарико-винтовая пара (ШВП)
Рабочие подачи по оси Х, мм/мин10 000
Рабочие подачи по оси Y, мм/мин10 000
Рабочие подачи по оси Z, мм/мин10 000

Опциональное оснащение 1

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Направляющие станка
Количество фрезерных шпинделей, шт.
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Привод исполнительного звена станка по оси X (тип)
Привод исполнительного звена станка по оси Y (тип)
Привод исполнительного звена станка по оси Z (тип)
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Y, мм/мин
Рабочие подачи по оси Z, мм/мин

Тип конструкцииКонструкция портального типа
Станина / Тип станиныЖесткая цельнолитая станина
Материал станиныЧугун (литая)
Расстояние между колоннами, мм3 600
Расстояние от поверхности стола до торца шпинделя (МИН), мм200
Расстояние от поверхности стола до торца шпинделя (МАКС), мм1 200

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ
Время обработки кадра, мс

ЧПУ

Базовое оснащение

Система управления (ЧПУ)Fanuc
Модель ЧПУ0i-MF Plus
Время обработки кадра, мс6

Опциональное оснащение 1

Система управления (ЧПУ)SIEMENS
Модель ЧПУ
Время обработки кадра, мс6

Фрезерная головка

Возможность смены фрезерных головок

Фрезерная головка

Базовое оснащение

Возможность смены фрезерных головокНет возможности смены

Опциональное оснащение 1

Возможность смены фрезерных головок

Шпиндель / Двигатель

Тип привода шпинделя
Способ охлаждения

Шпиндель / Двигатель

Базовое оснащение

Тип привода шпинделяРемень
Способ охлажденияводяное

Опциональное оснащение 1

Тип привода шпинделя
Способ охлаждения

Стол станка

Тип стола станка
Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм

Стол станка

Базовое оснащение

Тип стола станкаЗакреплен вертикально
Длина рабочей поверхности стола, мм5 500
Ширина рабочей поверхности стола, мм3 000

Опциональное оснащение 1

Тип стола станка
Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм

Инструментальный магазин

Автоматическая смена инструмента
Тип инструментального магазина
Количество инструмента в устройстве АСИ, шт
Время смены инструмента ("от стружки до стружки"), сек

Инструментальный магазин

Базовое оснащение

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт20
Время смены инструмента ("от стружки до стружки"), сек5

Опциональное оснащение 1

Автоматическая смена инструмента
Тип инструментального магазина
Количество инструмента в устройстве АСИ, шт
Время смены инструмента ("от стружки до стружки"), сек

Точность

Точность позиционирования X, мкм
Точность позиционирования Y, мкм
Точность позиционирования Z мкм
Повторяемость (точности) по линейным осям, мкм

Точность

Базовое оснащение

Точность позиционирования X, мкм10
Точность позиционирования Y, мкм10
Точность позиционирования Z мкм10
Повторяемость (точности) по линейным осям, мкм5

Опциональное оснащение 1

Точность позиционирования X, мкм
Точность позиционирования Y, мкм
Точность позиционирования Z мкм
Повторяемость (точности) по линейным осям, мкм

Подача СОЖ

Давление наружной подачи СОЖ, бар
Емкость бака для наружной подачи СОЖ, л

Подача СОЖ

Базовое оснащение

Давление наружной подачи СОЖ, бар2
Емкость бака для наружной подачи СОЖ, л350

Опциональное оснащение 1

Давление наружной подачи СОЖ, бар
Емкость бака для наружной подачи СОЖ, л

Установка

Специальный фундаментТребуется
Анкерование (крепление на анкерные болты) / фиксация станкатребуется
Подвод воздухаТребуется
Давление воздуха, бар6

Электроэнергия

Напряжение, В 380
Частота, Гц 50
Потребляемая мощность, кВА 45

Базовая комплектация

Зажимной стол с Т-образными пазами
Интерфейс Ethernet
Интерфейс USB
Интерфейс RS 232
Прямое резьбонарезание (прямое нарезание резьбы метчиком)
Выносной ручной пульт управления (маховичок)
Свободные M-функции
Безопасность при аварийном отключении электроэнергии
Маслоотделитель
Кабина для станка (защита рабочей зоны)
Телескопическая защита направляющих и ШВП
Сигнальная лампа (сигнальный фонарь)
Освещение рабочей зоны
Прямые измерительные системы по линейным осям X, Y, Z (оптические или магнитные линейки)
Подача СОЖ снаружи (дюзы)
Транспортер для стружки
Пистолет СОЖ для удаления стружки
Комплект выравнивающих опор (опоры и нивелировочные болты
Комплект инструмента для обслуживания станка
Стабилизатор напряжения
Компрессор винтовой

Возможные опции

Устройство автоматической смены палет
Вакуумный стол
Вакуумный насос
Устройство для удаления пыли
Тропический пакет (блок активного охлаждения для электрошкафа)
Подача сжатого воздуха в измерительные системы
Щуп для обмера детали (наладки)
Щуп для привязки (и обмера) инструмента
Лазерная система для измерения инструмента
Контроль поломки инструмента
Отдельный фильтр для СОЖ бумажный / из нетканого полотна
Подача СОЖ через центр шпинделя (внутренняя подача СОЖ)
Транспортер для удаления стружки шнекового типа
Пистолет пневматический (воздушный)
Термостабилизация СОЖ
Обдув воздухом через центр шпинделя
Система вытяжки испарений масла и СОЖ
Переключение с подачи СОЖ на обдув воздухом
Видеокамера в рабочую зону
Понижающий трансформатор
Комплект быстроизнащивающихся запасных частей
Источник бесперебойного питания (UPS)
