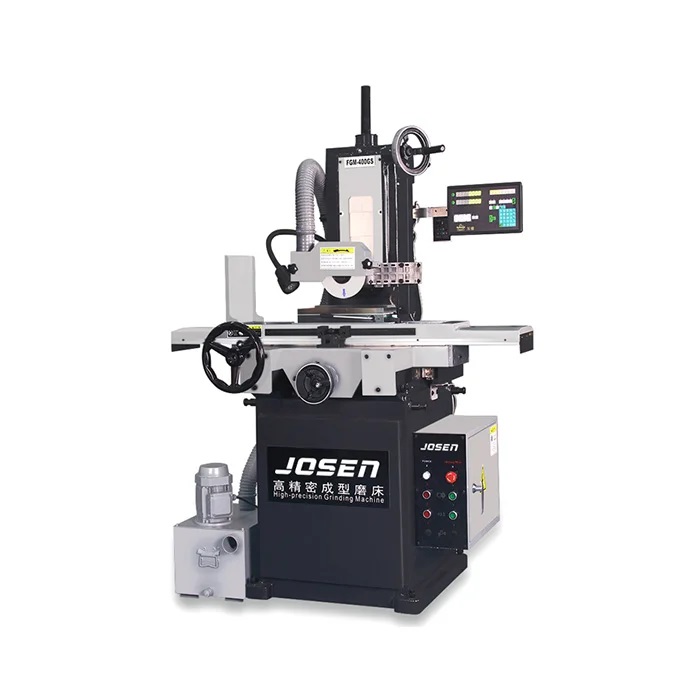

Плоскошлифовальный станок Josen(Changzhou)Precision Machinery Co.,Ltd FGM-400 GS

Вы представитель этого бренда?

Плоскошлифовальный станок Josen(Changzhou)Precision Machinery Co.,Ltd FGM-400 GS

Производительный и точный вертикальный шлифовальный станок для единичного или серийного изготовления деталей.

ПроизводительJosen(Changzhou)Precision Machinery Co.,Ltd
Страна брендаКитай
Масса нетто, кг 980
Длина рабочей поверхности стола, мм400

Все характеристики

Цена:По запросу

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Плоскошлифовальный станок Josen(Changzhou)Precision Machinery Co.,Ltd FGM-400 GS

Основные данные

ПроизводительJosen(Changzhou)Precision Machinery Co.,Ltd
МодельFGM-400 GS
Страна брендаКитай
Страна завода-изготовителяКитай
Область примененияАвиационная промышленность, Автомобильная промышленность, Оборонная промышленность, Общее машиностроение, Судостроение
Ключевые словаFGM-400 GS, Плоскошлифовальный станок, Шлифовальный станок, JOSEN

Общие технические данные

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Длина обрабатываемой поверхности (максимальная), мм
Ширина обрабатываемой поверхности (максимальная), мм
Высота обрабатываемой заготовки (максимальная), мм
Расстояние от плоскости стола до оси (торца) шпинделя (ОТ), мм
Количество рабочих подач
Точность позиционирования X, мкм
Точность позиционирования Y, мкм
Точность позиционирования Z мкм
Повторяемость (точности) по линейным осям, мкм

Общие технические данные

Базовое оснащение

Количество координат станка (число осей)2
Кол-во одновременно управляемых координат станка (осей)2
Длина обрабатываемой поверхности (максимальная), мм420
Ширина обрабатываемой поверхности (максимальная), мм180
Высота обрабатываемой заготовки (максимальная), мм400
Расстояние от плоскости стола до оси (торца) шпинделя (ОТ), мм15
Количество рабочих подач2
Точность позиционирования X, мкм1
Точность позиционирования Y, мкм1
Точность позиционирования Z мкм1
Повторяемость (точности) по линейным осям, мкм1

Опциональное оснащение 1

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Длина обрабатываемой поверхности (максимальная), мм
Ширина обрабатываемой поверхности (максимальная), мм
Высота обрабатываемой заготовки (максимальная), мм
Расстояние от плоскости стола до оси (торца) шпинделя (ОТ), мм
Количество рабочих подач
Точность позиционирования X, мкм
Точность позиционирования Y, мкм
Точность позиционирования Z мкм
Повторяемость (точности) по линейным осям, мкм

Рабочая подача по оси X (ОТ), мм/мин1
Рабочая подача по оси X (ДО), мм/мин485
Рабочая подача по оси Y (ОТ), мм/мин1
Рабочая подача по оси Y (ДО), мм/мин180

Система управления оборудованием

Устройство управления

Система управления оборудованием

Базовое оснащение

Устройство управленияРучное (механическое)

Опциональное оснащение 1

Устройство управления

Шлифовальный шпиндель

Положение шпинделяЗафиксирован горизонтально
Перемещение шпинделя за оборот маховика, мм3

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Способ охлаждения

Базовое оснащение

Тип привода шпинделяРемень
Частота вращения шпинделя ОТ, об/мин100
Частота вращения шпинделя ДО, об/мин3 000
Способ охлажденияводяное

Опциональное оснащение 1

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Способ охлаждения

Рабочий стол

Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Грузоподъемность стола, кг
Длина рабочей поверхности магнитного стола, мм
Ширина рабочей поверхности магнитного стола, мм

Рабочий стол

Базовое оснащение

Длина рабочей поверхности стола, мм400
Ширина рабочей поверхности стола, мм150
Грузоподъемность стола, кг100
Длина рабочей поверхности магнитного стола, мм400
Ширина рабочей поверхности магнитного стола, мм150

Опциональное оснащение 1

Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Грузоподъемность стола, кг
Длина рабочей поверхности магнитного стола, мм
Ширина рабочей поверхности магнитного стола, мм

Инструментальный магазин

Автоматическая смена инструмента

Инструментальный магазин

Базовое оснащение

Автоматическая смена инструментаОтсутствует

Опциональное оснащение 1

Автоматическая смена инструмента

Шлифовальный круг

Диаметр шлифовального круга (ОТ), мм
Диаметр шлифовального круга (ДО), мм
Высота шлифовального круга (ОТ), мм
Высота шлифовального круга (ДО), мм
Посадочный диаметр шлифовального круга, мм

Шлифовальный круг

Базовое оснащение

Диаметр шлифовального круга (ОТ), мм180
Диаметр шлифовального круга (ДО), мм180
Высота шлифовального круга (ОТ), мм16
Высота шлифовального круга (ДО), мм16
Посадочный диаметр шлифовального круга, мм32

Опциональное оснащение 1

Диаметр шлифовального круга (ОТ), мм
Диаметр шлифовального круга (ДО), мм
Высота шлифовального круга (ОТ), мм
Высота шлифовального круга (ДО), мм
Посадочный диаметр шлифовального круга, мм

Опциональное оснащение

Электромагнитный столопция
Вертикальная и поперечная микроподача опция
Система удаления масляного туманаопция
Система охлаждения СОЖ опция
Бак СОЖ с магнитным сепараторомопция
Бак СОЖ с бумажным фильтромопция
Лампа освещениябаза
Автоматическая регулировка поперечного хода с помощью переключателя на панели управленияопция
Инвертор привода шлифовального шпинделяопция
Дополнительный фланец шлифовального кругаопция
Специализированные тискиопция
Автоматическая балансировка кругаопция
Роликовый балансировочный стендопция
Управляемый поворотный столопция
Шлифовальный круг с фланцами и съемникомопция
Алмазный карандаш для правки кругабаза
Поперечная подача на ШВПбаза
Защитный экранбаза
Регулировочные опорыбаза
Комплект быстроизнащивающихся запасных частейопция
Комплект инструмента для обслуживания станкабаза
Стабилизатор напряжениябаза
Источник бесперебойного питания (UPS)опция
Компрессор винтовойбаза

Установка

Наличие термоконстантного помещения Не требуется
Специальный фундаментНЕ требуется
Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
Подвод воздухаТребуется
Давление воздуха, бар6

Электроэнергия

Напряжение, В 380
Частота, Гц 50
Потребляемая мощность, кВА 10

Габариты и масса

Длина, мм 1 550
Ширина (глубина), мм 1 150
Высота, мм 1 980
Масса нетто, кг 980
