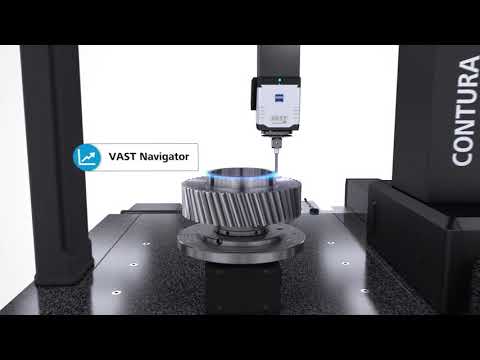

Координатно-измерительная машина ZEISS CONTURA 7/7/6
Координатно-измерительная машина ZEISS CONTURA нового поколения воплощает в себе принципиально новый подход к вопросу баланса между стоимостью, характеристиками и функционалом вашей КИМ.
В дополнение к инновационным опциям, таким как измерение по четырем осям с использованием поворотного стола, автоматической системы смены щупов или опции HTG (работа в широких температурных диапазонах), машина также обеспечивает первоклассную производительность, эргономику и безопасность.
ZEISS CONTURA оснащена универсальной сенсорной системой (MASS) и, благодаря общему интерфейсу, обеспечивает простое переключение между оптическими и контактными сенсорами всего за несколько простых шагов. ZEISS CONTURA позволяет вам подготовиться к требованиям по измерению завтрашнего дня уже сегодня.
- ПроизводительZEISS
- Страна брендаГермания
- ПроизводительZEISS
- МодельCONTURA 7/7/6
- Страна брендаГермания
- Страна завода-изготовителяГермания
- Область примененияАвиационная промышленность, Автомобильная промышленность, Космическая промышленность, Медицинская промышленность, Металлургия, Общее машиностроение, Сельскохозяйственное машиностроение, Штампы и пресс-формы, Электронная промышленность и микроэлектроника
- Код по: ОК 034-2014 (КПЕС 2008)C.26.51.66 - Инструменты, приборы и машины для измерения или контроля, не включенные в другие группировки
- Конструкция КИМ
- Направляющие станка
- Диапазон измерения по оси Х, мм
- Диапазон измерения по оси Y, мм
- Диапазон измерения по оси Z, мм
- Разрешение, мкм
- Степень защиты от пыли и влаги, IP
- Конструкция КИММостовая
- Направляющие станкаПневмостатика / пневматика / воздушная подушка
- Диапазон измерения по оси Х, мм700
- Диапазон измерения по оси Y, мм700
- Диапазон измерения по оси Z, мм600
- Разрешение, мкм0.08
- Степень защиты от пыли и влаги, IP54
- Конструкция КИМ
- Направляющие станка
- Диапазон измерения по оси Х, мм
- Диапазон измерения по оси Y, мм
- Диапазон измерения по оси Z, мм
- Разрешение, мкм
- Степень защиты от пыли и влаги, IP
- Скорость привода (ускоренный ход) - ЧПУ режим, мм/с475
- Скорость привода (ускоренный ход) - J/S Mode: High Speed, мм/с70
- Максимальная комбинированная скорость, мм/с475
- Максимальная скорость измерения, мм/с150
- Максимальное комбинированное ускорение, мм/сек.кв.1.85
- Материал столаГранит
- Размер стола (длина), мм1 050
- Размер стола (ширина), мм827
- Максимальная длина заготовки (ДО), мм
- Максимальная ширина заготовки (ДО), мм
- Максимальная высота заготовки (ДО), мм
- Макс. вес (масса) заготовки, кг
- Максимальная длина заготовки (ДО), мм1 050
- Максимальная ширина заготовки (ДО), мм827
- Максимальная высота заготовки (ДО), мм600
- Макс. вес (масса) заготовки, кг730
- Максимальная длина заготовки (ДО), мм
- Максимальная ширина заготовки (ДО), мм
- Максимальная высота заготовки (ДО), мм
- Макс. вес (масса) заготовки, кг
- Температурный диапазон, в котором гарантирована работа машины (ОТ), град.17
- Температурный диапазон, в котором гарантирована работа машины (ДО), град.35
- Влажность воздуха (ОТ), %40
- Влажность воздуха (ДО), %70
- Идеальный температурный диапазон (ОТ), град.18
- Идеальный температурный диапазон (ДО), град.22
- Изменение температуры в час, град.1
- Изменение температуры за 24 часа, град.1.5
- Температурный градиент вертикальный, град./м1
- Температурный градиент горизонтальный, град./м1
- Тип сканирующего датчика
- Максимальная длина продольного щупа ДО, мм
- Максимальная масса щупа, гр.
- Максимальная скорость сканирующих измерений, точек/с
- Минимальное измерительное усилие во время сбора данных, мН
- Тип сканирующего датчикаZEISS VAST XT gold
- Максимальная длина продольного щупа ДО, мм500
- Максимальная масса щупа, гр.500
- Максимальная скорость сканирующих измерений, точек/с500
- Минимальное измерительное усилие во время сбора данных, мН50
- Тип сканирующего датчика
- Максимальная длина продольного щупа ДО, мм
- Максимальная масса щупа, гр.
- Максимальная скорость сканирующих измерений, точек/с
- Минимальное измерительное усилие во время сбора данных, мН
- Максимально-допустимая погрешность измерения длины, MPEE (ISO 10360-2:2009) - КРАТКО, мкм1.5
- Максимально-допустимая погрешность измерения длины, MPEE (ISO 10360-2:2009), ПОЛНОЕ, мкм1,5 + L/350
- Повторяемость / воспроизведение (MPL - ISO 10360-2:2009), мкм1.2
- Максимально-допустимая погрешность сканирования формы - ОДНИМ ЩУПОМ, (MPE-ISO 10360-4:2000), мкм1.5
- Максимально-допустимая погрешность сканирования формы - НЕСКОЛЬКИМИ ЩУПАМИ, (MPE-ISO 10360-4:2000), мкм2.5
- Погрешность измерения формы (MPE - ISO 12181 (VDI/VDE 2617)), мкм1.5
- Система измерения длиныФотоэлектрическая система отраженного света
- Наименование программного обеспечения
- Возможности ПО
- Наименование программного обеспеченияZEISS CALYPSO, ZEISS GEAR PRO, ZEISS HOLOS
- Возможности ПО Автоматические траектории движения
- Наименование программного обеспечения
- Возможности ПО Автоматизированный эффективный цикл измерения без создания излишних элементов
- Возможности ПО ZEISS CALYPSO PMI: автоматическое создание планов измерений на основе сведений об изделии и производстве из модели CAD
- Возможности ПО Профессиональные и интерактивные отчеты с ZEISS PiWeb reporting
- Возможности ПО Интерфейс I++ DME для управления измерительными машинами других производителей
- Возможности ПО Удобное и простое создание планов измерений в любом порядке
- Возможности ПО Простое изменение последовательности циклов измерений в созданных вами планах
- Возможности ПО Опция GEAR PRO для ПО ZEISS CALYPSO позволяет измерять геометрию зубчатых колес на координатно-измерительных машинах
- Возможности ПО PCM (параметрическое программирование) – это эффективный способ проверки групп однотипных деталей, отличающихся только отдельными параметрам
- Возможности ПО CURVE Анализ кривых Анализ кривых в 2D- и 3D-форматах, известных, неизвестных, замкнутых и разомкнутых.
- Возможности ПО FREEFORM Анализ поверхностей произвольной формы Анализ отдельных точек, групп точек, распределенных в пространстве, и сечений.
- Возможности ПО CAD import Опция импорта САD Лицензирование форматов САD для импорта в ZEISS CALYPSO.
- Возможности ПО DMIS Экспорт и импорт DMIS Опция DMIS служит для импорта и экспорта измерительных программ в ZEISS CALYPSO или в DMIS.
- Возможности ПО QS-STAT Экспорт в qs-STAT Экспорт файлов с результатами из ZEISS CALYPSO в программу статистики qs-STAT.
- Возможности ПО PLANNER Создание планов измерения в автономном режиме Благодаря программе-планировщику PLANNER ваша измерительная машина не блокируется и может продолжать работу для выполнения дополнительных измерений.
- Возможности ПО FACS Измерение произвольных образцов Опция FACS позволяет интегрировать типовые измерения в автоматизированные процессы и идеально подходит, например, для регулярного измерения произвольных образцов.
- Специальный фундаментТребуется
- Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
- Давление воздуха, бар6
- Потребление воздуха, л/мин80
- Напряжение, В 240
- Частота, Гц 50
- Потребляемая мощность, кВА 0.8
- Длина, мм 1 603
- Ширина (глубина), мм 1 381
- Высота, мм 2 658
- Масса нетто, кг 1 200
