Горизонтальный пятиосевой обрабатывающий центр Mitsui Seiki HU50A-5X

Вы представитель этого бренда?

Горизонтальный пятиосевой обрабатывающий центр Mitsui Seiki HU50A-5X

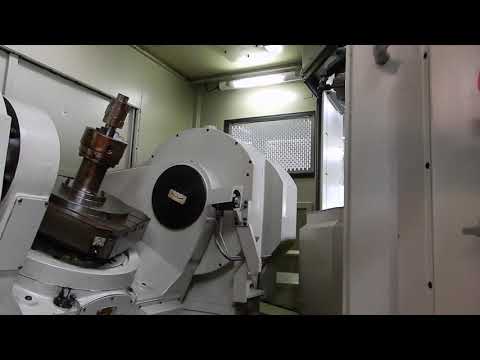

Горизонтальный пятиосевой обрабатывающий центр Mitsui Seiki HU50A-5X - Видео c Youtube №1

Высокопроизводительный обрабатывающий центр MITSUI SEIKI модели HU50A-5X с квадратными поддонами 500 мм. Цифровое управление со всем стандартным оборудованием и функциями, включая: автоматическую смену инструмента, автоматическую смену поддонов и высокую производительность при сверлении, растачивании, нарезании резьбы и развёртывании. Логика интегральной схемы, замкнутый цикл,

комплектное электрическое оборудование для работы от: 3-фазного, 50/60 Гц, 200/220 В переменного тока.

ПроизводительMitsui Seiki
Страна брендаЯпония
Максимальный диаметр инструмента, мм125
Масса нетто, кг 17 000
Потребляемая мощность, кВА 60

Все характеристики

Цена:По запросу

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Горизонтальный пятиосевой обрабатывающий центр Mitsui Seiki HU50A-5X

Основные данные

ПроизводительMitsui Seiki
МодельHU50A-5X
Страна брендаЯпония
Страна завода-изготовителяЯпония
Область примененияАвиационная промышленность, Автомобильная промышленность, Общее машиностроение
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Направляющие станка
Количество фрезерных шпинделей, шт.
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Поворот по оси А, ОТ, град.
Поворот по оси А, ДО, град.
Поворот по оси B, ОТ, град.
Поворот по оси B, ДО, град.
Максимальный диаметр заготовки, мм
Максимальная высота заготовки (ДО), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Y, мм/мин
Рабочие подачи по оси Z, мм/мин
Рабочие подачи по оси А,об/мин
Рабочие подачи по оси B,об/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин
Точность позиционирования X, мкм
Точность позиционирования Y, мкм
Точность позиционирования Z мкм
Точность позиционирования по оси A, угл.сек.
Точность позиционирования по оси B, угл.сек.

Общие технические данные

Базовое оснащение

Количество координат станка (число осей)5
Кол-во одновременно управляемых координат станка (осей)5
Направляющие станкаКачения роликовые
Количество фрезерных шпинделей, шт.1
Привод исполнительного звена станка (тип)Линейный двигатель (linear drive)
Перемещения по оси X (ход), мм720
Перемещения по оси Y (ход), мм850
Перемещения по оси Z (ход), мм850
Поворот по оси А, ОТ, град.5
Поворот по оси А, ДО, град.95
Поворот по оси B, ОТ, град.0
Поворот по оси B, ДО, град.360
Максимальный диаметр заготовки, мм750
Максимальная высота заготовки (ДО), мм480
Рабочие подачи по оси Х, мм/мин20 000
Рабочие подачи по оси Y, мм/мин20 000
Рабочие подачи по оси Z, мм/мин20 000
Рабочие подачи по оси А,об/мин6
Рабочие подачи по оси B,об/мин12
Холостая (ускоренная) подача по оси Х, м/мин24
Холостая (ускоренная) подача по оси Y, м/мин36
Холостая (ускоренная) подача по оси Z, м/мин36
Точность позиционирования X, мкм2
Точность позиционирования Y, мкм2
Точность позиционирования Z мкм2
Точность позиционирования по оси A, угл.сек.12
Точность позиционирования по оси B, угл.сек.6

Опциональное оснащение 1

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Направляющие станка
Количество фрезерных шпинделей, шт.
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Поворот по оси А, ОТ, град.20
Поворот по оси А, ДО, град.110
Поворот по оси B, ОТ, град.
Поворот по оси B, ДО, град.360
Максимальный диаметр заготовки, мм
Максимальная высота заготовки (ДО), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Y, мм/мин
Рабочие подачи по оси Z, мм/мин
Рабочие подачи по оси А,об/мин
Рабочие подачи по оси B,об/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин
Точность позиционирования X, мкм
Точность позиционирования Y, мкм
Точность позиционирования Z мкм
Точность позиционирования по оси A, угл.сек.
Точность позиционирования по оси B, угл.сек.

Тип конструкцииС горизонтальным шпинделем и наклонно-поворотным столом
Станина / Тип станиныПолностью литая станина
Расстояние от поверхности стола до оси шпинделя (МИН), мм150
Расстояние от поверхности стола до оси шпинделя (МАКС), мм1 000
Холостая (ускоренная) подача по оси А, об/мин6
Холостая (ускоренная) подача по оси B, об/мин12

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ

ЧПУ

Базовое оснащение

Система управления (ЧПУ)Fanuc
Модель ЧПУ30i

Опциональное оснащение 1

Система управления (ЧПУ)
Модель ЧПУ

Шпиндель

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Конус шпинделя
Размер конуса шпинделя

Шпиндель

Базовое оснащение

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин15 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм239
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм420
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт25
Мощность шпинделя ПИКОВАЯ (максимальная), кВт30
Конус шпинделяBT (JIS B6339 или MAS403)
Размер конуса шпинделя50

Опциональное оснащение 1

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин15 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм239
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм420
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт25
Мощность шпинделя ПИКОВАЯ (максимальная), кВт30
Конус шпинделяCAT
Размер конуса шпинделя50

Опциональное оснащение 2

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин20 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм14
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм19.5
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
Конус шпинделяBT (JIS B6339 или MAS403)
Размер конуса шпинделя40

Опциональное оснащение 3

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин20 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм14
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм19.5
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
Конус шпинделяCAT
Размер конуса шпинделя40

Стол станка

Тип стола станка
Привод вращения стола, тип
Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Грузоподъемность стола, кг

Стол станка

Базовое оснащение

Тип стола станкаТипа ЛЮЛЬКА с двусторонним приводом
Привод вращения стола, типПрямой привод (Direct Drive)
Длина рабочей поверхности стола, мм500
Ширина рабочей поверхности стола, мм500
Грузоподъемность стола, кг650

Опциональное оснащение 1

Тип стола станка
Привод вращения стола, тип
Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Грузоподъемность стола, кг

Палета (сменный стол)

Количество палет (всего), шт.
Длина палеты, мм
Ширина палеты, мм
Грузоподъемность палеты, кг
Время смены палет, сек.

Палета (сменный стол)

Базовое оснащение

Количество палет (всего), шт.2
Длина палеты, мм500
Ширина палеты, мм500
Грузоподъемность палеты, кг650
Время смены палет, сек.40

Опциональное оснащение 1

Количество палет (всего), шт.
Длина палеты, мм
Ширина палеты, мм
Грузоподъемность палеты, кг
Время смены палет, сек.

Диаметр центрального отверстия, мм16
Крепежные отверстия палеты100
Кол-во отверстий палеты, шт.24

Инструментальный магазин

Автоматическая смена инструмента
Тип инструментального магазина
Количество инструмента в устройстве АСИ, шт
Максимальный диаметр инструмента, мм
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
Максимальная длина (вылет) инструмента, мм
Максимальная масса одного инструмента, кг

Инструментальный магазин

Базовое оснащение

Автоматическая смена инструментаЕсть
Тип инструментального магазинаЦепной
Количество инструмента в устройстве АСИ, шт60
Максимальный диаметр инструмента, мм125
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм216
Максимальная длина (вылет) инструмента, мм400
Максимальная масса одного инструмента, кг20

Опциональное оснащение 1

Автоматическая смена инструмента
Тип инструментального магазина
Количество инструмента в устройстве АСИ, шт
Максимальный диаметр инструмента, мм
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
Максимальная длина (вылет) инструмента, мм
Максимальная масса одного инструмента, кг

Установка

Давление воздуха, бар4
Потребление воздуха, л/мин200

Электроэнергия

Кол-во фаз 3
Напряжение, В 220
Частота, Гц 50
Потребляемая мощность, кВА 60

Габариты и масса

Длина, мм 5 415
Ширина (глубина), мм 3 210
Высота, мм 3 090
Масса нетто, кг 17 000

Базовая комплектация

Возможные опции

Сортировать по:

Показывать по:

Сортировать по:

Показывать по:

Файлы для Горизонтальный пятиосевой обрабатывающий центр Mitsui Seiki HU50A-5X

pdf

5_AXIS_0822_catarogue
