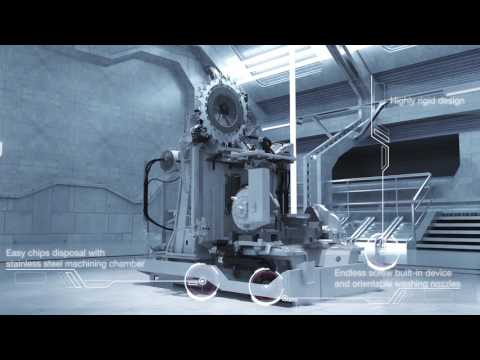

Горизонтальный пятиосевой обрабатывающий центр Comau SmartDriveComau 800L

stars

Простая концепция горизонтального обрабатывающего центра SmartDriveComau 800L основана на опыте Comau в области скоростной, точной и тяжелой обработки.

На выбор линейный двигатель или ШВП.

Винтовые технологии и широкий спектр модульных конфигураций и опций делают этот станок подходящим для всех основных применений в обрабатывающей промышленности - как автономный станок или как интегрированная, очень гибкая система обработки.

Поделиться:
Технические характеристики Горизонтальный пятиосевой обрабатывающий центр Comau SmartDriveComau 800L
Основные данные
  • ПроизводительComau
  • МодельSmartDriveComau 800L
  • Страна брендаИталия
  • Страна завода-изготовителяИталия
  • Область примененияОбщее машиностроение
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные
-

  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Направляющие станка
  • Количество фрезерных шпинделей, шт.
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Поворот по оси B, ОТ, град.
  • Поворот по оси B, ДО, град.
  • Максимальный диаметр заготовки, мм
  • Максимальная высота заготовки (ДО), мм
  • Рабочие подачи по оси B,об/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин
  • Стандарт измерения точности позционирования
  • Точность позиционирования X, мкм
  • Точность позиционирования Y, мкм
  • Точность позиционирования Z мкм
  • Точность позиционирования по оси B, угл.сек.
  • Повторяемость (точности) по линейным осям, мкм

Общие технические данные
-
Базовое оснащение
  • Количество координат станка (число осей)4
  • Кол-во одновременно управляемых координат станка (осей)4
  • Направляющие станкаКачения роликовые
  • Количество фрезерных шпинделей, шт.1
  • Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
  • Перемещения по оси X (ход), мм800
  • Перемещения по оси Y (ход), мм730
  • Перемещения по оси Z (ход), мм800
  • Поворот по оси B, ОТ, град.0
  • Поворот по оси B, ДО, град.360
  • Максимальный диаметр заготовки, мм850
  • Максимальная высота заготовки (ДО), мм900
  • Рабочие подачи по оси B,об/мин100
  • Холостая (ускоренная) подача по оси Х, м/мин80
  • Холостая (ускоренная) подача по оси Y, м/мин80
  • Холостая (ускоренная) подача по оси Z, м/мин80
  • Стандарт измерения точности позционированияVDI/DGQ 3441
  • Точность позиционирования X, мкм5
  • Точность позиционирования Y, мкм5
  • Точность позиционирования Z мкм5
  • Точность позиционирования по оси B, угл.сек.5
  • Повторяемость (точности) по линейным осям, мкм2.9


Опциональное оснащение 1
  • Количество координат станка (число осей)5
  • Кол-во одновременно управляемых координат станка (осей)5
  • Направляющие станка
  • Количество фрезерных шпинделей, шт.
  • Привод исполнительного звена станка (тип)Линейный двигатель (linear drive)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Поворот по оси B, ОТ, град.
  • Поворот по оси B, ДО, град.
  • Максимальный диаметр заготовки, мм
  • Максимальная высота заготовки (ДО), мм
  • Рабочие подачи по оси B,об/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин
  • Стандарт измерения точности позционирования
  • Точность позиционирования X, мкм
  • Точность позиционирования Y, мкм
  • Точность позиционирования Z мкм
  • Точность позиционирования по оси B, угл.сек.
  • Повторяемость (точности) по линейным осям, мкм


  • Тип конструкцииГоризонтальный шпиндель и наклонно-поворотный стол
  • Станина / Тип станиныПолностью литая станина
  • Холостая (ускоренная) подача по оси B, об/мин100

Шпиндель
-

  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Конус шпинделя
  • Размер конуса шпинделя

Шпиндель
-
Базовое оснащение
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин18 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм60
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм86
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт31
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт45
  • Конус шпинделяHSK
  • Размер конуса шпинделя63


Опциональное оснащение 1
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин10 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм119
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм179
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт40
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт60
  • Конус шпинделяHSK
  • Размер конуса шпинделя100


Опциональное оснащение 2
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин8 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм200
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм300
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт25
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт38
  • Конус шпинделяHSK
  • Размер конуса шпинделя100

Стол станка
-

  • Тип стола станка
  • Привод вращения стола, тип
  • Длина рабочей поверхности стола, мм

Стол станка
-
Базовое оснащение
  • Тип стола станкаЗакреплен горизонтально
  • Привод вращения стола, типПрямой привод (Direct Drive)
  • Длина рабочей поверхности стола, мм850


Опциональное оснащение 1
  • Тип стола станкаТипа ЛЮЛЬКА с двусторонним приводом
  • Привод вращения стола, типПрямой привод (Direct Drive)
  • Длина рабочей поверхности стола, мм

Инструментальный магазин
-

  • Автоматическая смена инструмента
  • Тип инструментального магазина
  • Количество инструмента в устройстве АСИ, шт
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
  • Максимальная длина (вылет) инструмента, мм
  • Максимальная масса одного инструмента, кг

Инструментальный магазин
-
Базовое оснащение
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт40
  • Время смены инструмента ("от стружки до стружки"), сек3
  • Максимальный диаметр инструмента, мм85
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм220
  • Максимальная длина (вылет) инструмента, мм350
  • Максимальная масса одного инструмента, кг6


Опциональное оснащение 1
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт60
  • Время смены инструмента ("от стружки до стружки"), сек3
  • Максимальный диаметр инструмента, мм85
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм220
  • Максимальная длина (вылет) инструмента, мм550
  • Максимальная масса одного инструмента, кг12


Опциональное оснащение 2
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт24
  • Время смены инструмента ("от стружки до стружки"), сек3.5
  • Максимальный диаметр инструмента, мм125
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм315
  • Максимальная длина (вылет) инструмента, мм
  • Максимальная масса одного инструмента, кг15


Опциональное оснащение 3
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт40
  • Время смены инструмента ("от стружки до стружки"), сек3.5
  • Максимальный диаметр инструмента, мм125
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм315
  • Максимальная длина (вылет) инструмента, мм600
  • Максимальная масса одного инструмента, кг35

Подача СОЖ
-

  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар

Подача СОЖ
-
Базовое оснащение
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар50


Опциональное оснащение 1
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
