Горизонтальный обрабатывающий центр Pratic CNC PWA-CNC1160

Вы представитель этого бренда?

Горизонтальный обрабатывающий центр Pratic CNC PWA-CNC1160

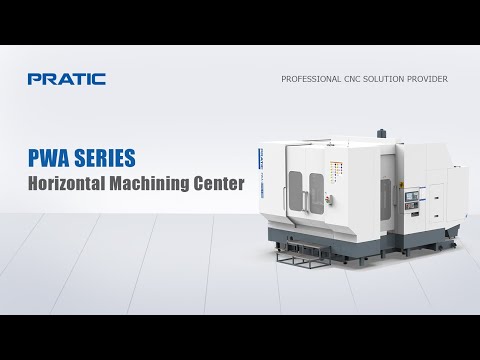

Горизонтальный обрабатывающий центр Pratic CNC PWA-CNC1160 - Видео c Youtube №1

Жесткая станина горизонтально-фрезерных станков компании Pratic обеспечивает нужные параметры жесткости станка, позволяя вести тяжелую и сложную как фрезерную, так и расточную обработку деталей различной конфигурации и размеров.

ПроизводительPratic CNC
Страна брендаКитай
Масса нетто, кг 11 500

Все характеристики

Цена:По запросу

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Горизонтальный обрабатывающий центр Pratic CNC PWA-CNC1160

Основные данные

ПроизводительPratic CNC
МодельPWA-CNC1160
Страна брендаКитай
Страна завода-изготовителяКитай
Область примененияАвиационная промышленность, Автомобильная промышленность, Железнодорожное машиностроение, Космическая промышленность, Оборонная промышленность, Общее машиностроение, Сельскохозяйственное машиностроение, Судостроение
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные

Станина / Тип станиныЖесткая интегральная станина
Материал станиныСталь (сварная)

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество фрезерных шпинделей, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Максимальная длина заготовки (ДО), мм
Максимальная ширина заготовки (ДО), мм
Максимальная высота заготовки (ДО), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Y, мм/мин
Рабочие подачи по оси Z, мм/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Базовое оснащение

Количество координат станка (число осей)3
Кол-во одновременно управляемых координат станка (осей)3
Количество фрезерных шпинделей, шт.1
Направляющие станкаКачения шариковые
Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
Перемещения по оси X (ход), мм1 100
Перемещения по оси Y (ход), мм1 100
Перемещения по оси Z (ход), мм600
Максимальная длина заготовки (ДО), мм1 100
Максимальная ширина заготовки (ДО), мм1 100
Максимальная высота заготовки (ДО), мм600
Рабочие подачи по оси Х, мм/мин15 000
Рабочие подачи по оси Y, мм/мин15 000
Рабочие подачи по оси Z, мм/мин15 000
Холостая (ускоренная) подача по оси Х, м/мин40
Холостая (ускоренная) подача по оси Y, м/мин40
Холостая (ускоренная) подача по оси Z, м/мин48

Опциональное оснащение 1

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество фрезерных шпинделей, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Максимальная длина заготовки (ДО), мм
Максимальная ширина заготовки (ДО), мм
Максимальная высота заготовки (ДО), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Y, мм/мин
Рабочие подачи по оси Z, мм/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ

ЧПУ

Базовое оснащение

Система управления (ЧПУ)Siemens
Модель ЧПУ828D

Опциональное оснащение 1

Система управления (ЧПУ)
Модель ЧПУ

Шпиндель

Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Конус шпинделя
Размер конуса шпинделя

Шпиндель

Базовое оснащение

Частота вращения шпинделя ОТ, об/мин0
Частота вращения шпинделя ДО, об/мин12 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм57
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм86
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
Мощность шпинделя ПИКОВАЯ (максимальная), кВт13.5
Конус шпинделяBT (JIS B6339 или MAS403)
Размер конуса шпинделя40

Опциональное оснащение 1

Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Конус шпинделя
Размер конуса шпинделя

Инструментальный магазин

Автоматическая смена инструмента
Тип инструментального магазина
Количество инструмента в устройстве АСИ, шт
Время смены инструмента ("от стружки до стружки"), сек

Инструментальный магазин

Базовое оснащение

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт32
Время смены инструмента ("от стружки до стружки"), сек3

Опциональное оснащение 1

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт36
Время смены инструмента ("от стружки до стружки"), сек3

Установка

Специальный фундаментТребуется
Анкерование (крепление на анкерные болты) / фиксация станкатребуется
Подвод воздухаТребуется
Давление воздуха, бар6
Подвод жидкостейНЕ требуется

Габариты и масса

Длина, мм 3 500
Ширина (глубина), мм 6 350
Высота, мм 3 200
Масса нетто, кг 11 500

Базовая комплектация

Подготовка станка к подключению поворотного или наклонно-поворотного стола
Устройство автоматической смены палет
Интерфейс Ethernet
Интерфейс USB
Выносной ручной пульт управления (маховичок)
Крыша рабочей зоны станка
Кабина для станка (защита рабочей зоны)
Сигнальная лампа (сигнальный фонарь)
Подача СОЖ снаружи (дюзы)
Транспортер для стружки
Комплект инструмента для обслуживания станка

Возможные опции

Свободные M-функции
Безопасность при аварийном отключении электроэнергии
Тропический пакет (блок активного охлаждения для электрошкафа)
Маслоотделитель
Подача сжатого воздуха в измерительные системы
Щуп для обмера детали (наладки)
Щуп для привязки (и обмера) инструмента
Лазерная система для измерения инструмента
Контроль поломки инструмента
Отдельный фильтр для СОЖ бумажный / из нетканого полотна
Подача СОЖ через центр шпинделя (внутренняя подача СОЖ)
Смыв стружки на стенах кабины
Пистолет СОЖ для удаления стружки
Пистолет пневматический (воздушный)
Термостабилизация СОЖ
Обдув воздухом через центр шпинделя
Система вытяжки испарений масла и СОЖ
Переключение с подачи СОЖ на обдув воздухом
Понижающий трансформатор
Комплект быстроизнащивающихся запасных частей
Стабилизатор напряжения
Источник бесперебойного питания (UPS)
Компрессор винтовой
