Горизонтальный обрабатывающий центр Pinnacle LH500B

Вы представитель этого бренда?

Горизонтальный обрабатывающий центр Pinnacle LH500B

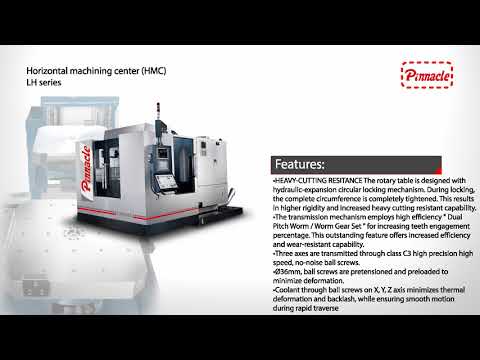

Горизонтальный обрабатывающий центр Pinnacle LH500B - Видео c Youtube №1

Основные конструктивные элементы LH500B изготовлены из высококачественного чугуна Meehanite (GB 300), закаленного для снятия напряжений с твердостью более 190HB. Детали конструкции закалены для снятия напряжений, что год за годом обеспечивает работу без деформации.

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Горизонтальный обрабатывающий центр Pinnacle LH500B

Основные данные

ПроизводительPinnacle
МодельLH500B
Страна брендаТайвань
Страна завода-изготовителяТайвань
Область примененияОбщее машиностроение
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные

Тип конструкцииС горизонтальным шпинделем на подвижной колонне
Станина / Тип станиныЖесткая литая станина
Материал станиныЧугун (литая)
Расстояние от поверхности стола до оси шпинделя (МИН), мм50

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество фрезерных шпинделей, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Максимальный диаметр заготовки, мм
Максимальная высота заготовки (ДО), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Y, мм/мин
Рабочие подачи по оси Z, мм/мин
Рабочие подачи по оси B,об/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Базовое оснащение

Количество координат станка (число осей)4
Кол-во одновременно управляемых координат станка (осей)4
Количество фрезерных шпинделей, шт.1
Направляющие станкаКачения роликовые
Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
Перемещения по оси X (ход), мм650
Перемещения по оси Y (ход), мм560
Перемещения по оси Z (ход), мм560
Максимальный диаметр заготовки, мм630
Максимальная высота заготовки (ДО), мм610
Рабочие подачи по оси Х, мм/мин10 000
Рабочие подачи по оси Y, мм/мин10 000
Рабочие подачи по оси Z, мм/мин10 000
Рабочие подачи по оси B,об/мин16.6
Холостая (ускоренная) подача по оси Х, м/мин30
Холостая (ускоренная) подача по оси Y, м/мин24
Холостая (ускоренная) подача по оси Z, м/мин30

Опциональное оснащение 1

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество фрезерных шпинделей, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Максимальный диаметр заготовки, мм
Максимальная высота заготовки (ДО), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Y, мм/мин
Рабочие подачи по оси Z, мм/мин
Рабочие подачи по оси B,об/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Шпиндель

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Конус шпинделя
Размер конуса шпинделя
Способ охлаждения

Шпиндель

Базовое оснащение

Тип привода шпинделяРемень
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин8 000
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
Конус шпинделяISO
Размер конуса шпинделя40
Способ охлаждениямасляное

Опциональное оснащение 1

Тип привода шпинделяКоробка передач
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин8 000
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
Конус шпинделяISO
Размер конуса шпинделя40
Способ охлаждения

Стол станка

Тип стола станка
Грузоподъемность стола, кг

Стол станка

Базовое оснащение

Тип стола станкаЗакреплен горизонтально
Грузоподъемность стола, кг400

Опциональное оснащение 1

Тип стола станка
Грузоподъемность стола, кг

Количество T-образных пазов стола, шт5
Размер T-образных пазов стола, мм18
Расстояние между T-образными пазами стола, мм100

Палета (сменный стол)

Количество палет (всего), шт.
Длина палеты, мм
Ширина палеты, мм
Грузоподъемность палеты, кг
Время смены палет, сек.

Палета (сменный стол)

Базовое оснащение

Количество палет (всего), шт.2
Длина палеты, мм500
Ширина палеты, мм500
Грузоподъемность палеты, кг400
Время смены палет, сек.8

Опциональное оснащение 1

Количество палет (всего), шт.
Длина палеты, мм
Ширина палеты, мм
Грузоподъемность палеты, кг
Время смены палет, сек.

Количество T-образных пазов палеты, шт5
Размер T-образных пазов палеты, мм18
Расстояние между T-образными пазами палеты, мм100

Инструментальный магазин

Автоматическая смена инструмента
Тип инструментального магазина
Количество инструмента в устройстве АСИ, шт
Максимальный диаметр инструмента, мм
Максимальная длина (вылет) инструмента, мм
Максимальная масса одного инструмента, кг

Инструментальный магазин

Базовое оснащение

Автоматическая смена инструментаЕсть
Тип инструментального магазинаЦепной
Количество инструмента в устройстве АСИ, шт40
Максимальный диаметр инструмента, мм76
Максимальная длина (вылет) инструмента, мм300
Максимальная масса одного инструмента, кг8

Опциональное оснащение 1

Автоматическая смена инструмента
Тип инструментального магазина
Количество инструмента в устройстве АСИ, шт
Максимальный диаметр инструмента, мм
Максимальная длина (вылет) инструмента, мм
Максимальная масса одного инструмента, кг

Подача СОЖ

Емкость бака для наружной подачи СОЖ, л

Подача СОЖ

Базовое оснащение

Емкость бака для наружной подачи СОЖ, л300

Опциональное оснащение 1

Емкость бака для наружной подачи СОЖ, л

Установка

Подвод воздухаТребуется
Давление воздуха, бар6

Электроэнергия

Напряжение, В 220
Потребляемая мощность, кВА 40

Габариты и масса

Длина, мм 3 055
Ширина (глубина), мм 5 445
Высота, мм 2 425
Масса нетто, кг 6 700

Базовая комплектация

Устройство автоматической смены палет
Крыша рабочей зоны станка
Кабина для станка (защита рабочей зоны)
Сигнальная лампа (сигнальный фонарь)
Подача СОЖ снаружи (дюзы)
Пистолет СОЖ для удаления стружки
Пистолет пневматический (воздушный)
Обдув воздухом через центр шпинделя
Комплект инструмента для обслуживания станка

Возможные опции

Подготовка станка к подключению поворотного или наклонно-поворотного стола
Щуп для обмера детали (наладки)
Щуп для привязки (и обмера) инструмента
Лазерная система для измерения инструмента
Контроль поломки инструмента
Подача СОЖ через центр шпинделя (внутренняя подача СОЖ)
