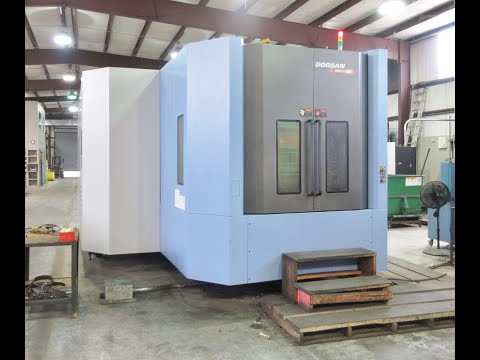

Горизонтальный обрабатывающий центр Doosan NHM 6300

stars

Горизонтальные обрабатывающие центры NHM Series с высокой жесткостью оптимизированы для тяжелой резки различных материалов за счет применения коробчатых направляющих ко всем осям и оснащения шпиндельным двигателем с высоким крутящим моментом.

Высокопроизводительный горизонтальный обрабатывающий центры предназначены для тяжелых условий обработки заготовок среднего и крупного размера

- Мощная, стабильная и точная резка с помощью перевернутой Т-образной оси X / Z станины направляющей коробки

- Мощное резание с помощью зубчатого шпинделя с высоким крутящим моментом

- Беспрецедентные возможности обработки обычного и труднообрабатываемого металла благодаря конструкции высокой жесткости

- Повышение производительности и надежности за счет быстрой смены палет

Показать больше
Поделиться:
Технические характеристики Горизонтальный обрабатывающий центр Doosan NHM 6300
Основные данные
  • ПроизводительDoosan
  • МодельNHM 6300
  • Страна брендаКорея (Южная)
  • Страна завода-изготовителяКорея (Южная)
  • Область примененияАвтомобильная промышленность, Космическая промышленность, Общее машиностроение
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные
-

  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Поворот по оси B, град.
  • Шаг угла поворота оси А, град.
  • Шаг угла поворота оси В, град.
  • Шаг угла поворота оси С, град.
  • Максимальный диаметр заготовки, мм
  • Максимальная высота заготовки (ДО), мм
  • Рабочие подачи по оси Х, мм/мин
  • Рабочие подачи по оси Y, мм/мин
  • Рабочие подачи по оси Z, мм/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные
-
Базовое оснащение
  • Количество координат станка (число осей)4
  • Кол-во одновременно управляемых координат станка (осей)3
  • Направляющие станкаСкольжения
  • Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
  • Перемещения по оси X (ход), мм1 050
  • Перемещения по оси Y (ход), мм850
  • Перемещения по оси Z (ход), мм1 000
  • Поворот по оси B, град.360
  • Шаг угла поворота оси А, град.
  • Шаг угла поворота оси В, град.1
  • Шаг угла поворота оси С, град.
  • Максимальный диаметр заготовки, мм1 050
  • Максимальная высота заготовки (ДО), мм1 350
  • Рабочие подачи по оси Х, мм/мин15 000
  • Рабочие подачи по оси Y, мм/мин15 000
  • Рабочие подачи по оси Z, мм/мин15 000
  • Холостая (ускоренная) подача по оси Х, м/мин30
  • Холостая (ускоренная) подача по оси Y, м/мин30
  • Холостая (ускоренная) подача по оси Z, м/мин30


Опциональное оснащение 1
  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Поворот по оси B, град.
  • Шаг угла поворота оси А, град.
  • Шаг угла поворота оси В, град.0.001
  • Шаг угла поворота оси С, град.
  • Максимальный диаметр заготовки, мм
  • Максимальная высота заготовки (ДО), мм
  • Рабочие подачи по оси Х, мм/мин18 000
  • Рабочие подачи по оси Y, мм/мин18 000
  • Рабочие подачи по оси Z, мм/мин18 000
  • Холостая (ускоренная) подача по оси Х, м/мин36
  • Холостая (ускоренная) подача по оси Y, м/мин36
  • Холостая (ускоренная) подача по оси Z, м/мин36


  • Тип конструкцииСтанок с Т-образной компоновкой
  • Станина / Тип станиныПолностью литая чугунная станина
  • Материал станиныЧугун (литая)
  • Расстояние от поверхности стола до оси шпинделя (МИН), мм100
  • Расстояние от поверхности стола до оси шпинделя (МАКС), мм1 100
  • Расстояние от центра стола до колонны, ОТ, мм75
  • Расстояние от центра стола до колонны, ДО, мм925
  • Холостая (ускоренная) подача по оси B, об/мин15

ЧПУ
-

  • Система управления (ЧПУ)
  • Модель ЧПУ
  • Диагональ системы ЧПУ, дюйм
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс

ЧПУ
-
Базовое оснащение
  • Система управления (ЧПУ)Fanuc
  • Модель ЧПУ32i-B
  • Диагональ системы ЧПУ, дюйм 10,4
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс


Опциональное оснащение 1
  • Система управления (ЧПУ)Siemens
  • Модель ЧПУ
  • Диагональ системы ЧПУ, дюйм
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс

Шпиндель
-

  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Конус шпинделя
  • Размер конуса шпинделя
  • Зажим инструмента (штревель)
  • Способ охлаждения

Шпиндель
-
Базовое оснащение
  • Тип привода шпинделяКоробка передач
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин6 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм34
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм1 732
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт22
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт35
  • Конус шпинделяISO
  • Размер конуса шпинделя50
  • Зажим инструмента (штревель)
  • Способ охлаждениямасляное


Опциональное оснащение 1
  • Тип привода шпинделяКоробка передач
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин6 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм41
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм1 991
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт30
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт37
  • Конус шпинделяISO
  • Размер конуса шпинделя50
  • Зажим инструмента (штревель)
  • Способ охлаждения


Опциональное оснащение 2
  • Тип привода шпинделяКоробка передач
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин8 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм22
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм1 444
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт22
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт35
  • Конус шпинделяISO
  • Размер конуса шпинделя50
  • Зажим инструмента (штревель)

Палета (сменный стол)
-

  • Количество палет (всего), шт.
  • Длина палеты, мм
  • Ширина палеты, мм
  • Грузоподъемность палеты, кг
  • Диаметр палеты, мм
  • Время смены палет, сек.

Палета (сменный стол)
-
Базовое оснащение
  • Количество палет (всего), шт.2
  • Длина палеты, мм630
  • Ширина палеты, мм630
  • Грузоподъемность палеты, кг1 200
  • Диаметр палеты, мм
  • Время смены палет, сек.12


Опциональное оснащение 1
  • Количество палет (всего), шт.
  • Длина палеты, мм800
  • Ширина палеты, мм800
  • Грузоподъемность палеты, кг1 200
  • Диаметр палеты, мм
  • Время смены палет, сек.12


  • Крепежные отверстия палеты16
  • Кол-во отверстий палеты, шт.24
  • Расстояние между отверстиями, мм125

Инструментальный магазин
-

  • Автоматическая смена инструмента
  • Тип инструментального магазина
  • Количество инструмента в устройстве АСИ, шт
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
  • Максимальная длина (вылет) инструмента, мм
  • Максимальная масса одного инструмента, кг

Инструментальный магазин
-
Базовое оснащение
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт60
  • Время смены инструмента ("от стружки до стружки"), сек6.7
  • Максимальный диаметр инструмента, мм130
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм320
  • Максимальная длина (вылет) инструмента, мм630
  • Максимальная масса одного инструмента, кг30


Опциональное оснащение 1
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт90
  • Время смены инструмента ("от стружки до стружки"), сек6.7
  • Максимальный диаметр инструмента, мм130
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм320
  • Максимальная длина (вылет) инструмента, мм630
  • Максимальная масса одного инструмента, кг30


Опциональное оснащение 2
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт120
  • Время смены инструмента ("от стружки до стружки"), сек6.7
  • Максимальный диаметр инструмента, мм130
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм320
  • Максимальная длина (вылет) инструмента, мм630
  • Максимальная масса одного инструмента, кг30


Опциональное оснащение 3
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт150
  • Время смены инструмента ("от стружки до стружки"), сек6.7
  • Максимальный диаметр инструмента, мм130
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм320
  • Максимальная длина (вылет) инструмента, мм630
  • Максимальная масса одного инструмента, кг30


Опциональное оснащение 4
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаДругой
  • Количество инструмента в устройстве АСИ, шт196
  • Время смены инструмента ("от стружки до стружки"), сек6.7
  • Максимальный диаметр инструмента, мм130
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм320
  • Максимальная длина (вылет) инструмента, мм630
  • Максимальная масса одного инструмента, кг30


Опциональное оснащение 5
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаДругой
  • Количество инструмента в устройстве АСИ, шт256
  • Время смены инструмента ("от стружки до стружки"), сек6.7
  • Максимальный диаметр инструмента, мм130
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм320
  • Максимальная длина (вылет) инструмента, мм630
  • Максимальная масса одного инструмента, кг30


Опциональное оснащение 6
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаДругой
  • Количество инструмента в устройстве АСИ, шт316
  • Время смены инструмента ("от стружки до стружки"), сек6.7
  • Максимальный диаметр инструмента, мм130
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм320
  • Максимальная длина (вылет) инструмента, мм630
  • Максимальная масса одного инструмента, кг30


Опциональное оснащение 7
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаДругой
  • Количество инструмента в устройстве АСИ, шт376
  • Время смены инструмента ("от стружки до стружки"), сек6.7
  • Максимальный диаметр инструмента, мм130
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм630
  • Максимальная длина (вылет) инструмента, мм520
  • Максимальная масса одного инструмента, кг30

Точность
-

  • Точность позиционирования X, мкм
  • Точность позиционирования Y, мкм
  • Точность позиционирования Z мкм
  • Точность позиционирования по оси B, угл.сек.
  • Повторяемость (точности) по линейным осям, мкм

Точность
-
Базовое оснащение
  • Точность позиционирования X, мкм6
  • Точность позиционирования Y, мкм6
  • Точность позиционирования Z мкм6
  • Точность позиционирования по оси B, угл.сек.19 440
  • Повторяемость (точности) по линейным осям, мкм3


Опциональное оснащение 1
  • Точность позиционирования X, мкм
  • Точность позиционирования Y, мкм
  • Точность позиционирования Z мкм
  • Точность позиционирования по оси B, угл.сек.
  • Повторяемость (точности) по линейным осям, мкм

Подача СОЖ
-

  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л

Подача СОЖ
-
Базовое оснащение
  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин30
  • Емкость бака для наружной подачи СОЖ, л925
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л


Опциональное оснащение 1
  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин30
  • Емкость бака для наружной подачи СОЖ, л925
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар20
  • Производительность насоса внутренней подачи СОЖ, л/мин23
  • Емкость бака для внутренней подачи СОЖ, л


Опциональное оснащение 2
  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин30
  • Емкость бака для наружной подачи СОЖ, л925
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар30
  • Производительность насоса внутренней подачи СОЖ, л/мин27
  • Емкость бака для внутренней подачи СОЖ, л


Опциональное оснащение 3
  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин30
  • Емкость бака для наружной подачи СОЖ, л925
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар70
  • Производительность насоса внутренней подачи СОЖ, л/мин27
  • Емкость бака для внутренней подачи СОЖ, л

Установка
-
  • Специальный фундаментНЕ требуется
  • Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
  • Подвод воздухаТребуется
  • Давление воздуха, бар0.54
  • Потребление воздуха, л/мин330
  • Подвод жидкостейНЕ требуется

Электроэнергия
-
  • Кол-во фаз 3
  • Напряжение, В 220
  • Частота, Гц 50
  • Потребляемая мощность, кВА 70

Габариты и масса
-
  • Длина, мм 6 522
  • Ширина (глубина), мм 3 930
  • Высота, мм 3 495
  • Масса нетто, кг 20 500

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
Рассмотрите аналоги:
warning
Данный инструмент доступен только авторизованным пользователям
Горизонтальный обрабатывающий центр Oturn H80 Горизонтальный обрабатывающий центр Oturn H80
  • Производитель:Oturn
  • Модель:H80
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Горизонтальный обрабатывающий центр Oturn H63 Горизонтальный обрабатывающий центр Oturn H63
  • Производитель:Oturn
  • Модель:H63
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Горизонтальный обрабатывающий центр FEELER SHB-13040RL Горизонтальный обрабатывающий центр FEELER SHB-13040RL
  • Производитель:FEELER
  • Модель:SHB-13040RL
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Горизонтальный обрабатывающий центр TONGTAI HG-1250 Горизонтальный обрабатывающий центр TONGTAI HG-1250
  • Производитель:TONGTAI
  • Модель:HG-1250
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Горизонтальный обрабатывающий центр TONGTAI HG-800II Горизонтальный обрабатывающий центр TONGTAI HG-800II
  • Производитель:TONGTAI
  • Модель:HG-800II
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Горизонтальный обрабатывающий центр TONGTAI HB-630II Горизонтальный обрабатывающий центр TONGTAI HB-630II
  • Производитель:TONGTAI
  • Модель:HB-630II
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Горизонтальный обрабатывающий центр TONGTAI HB-500II Горизонтальный обрабатывающий центр TONGTAI HB-500II
  • Производитель:TONGTAI
  • Модель:HB-500II
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Горизонтальный обрабатывающий центр TONGTAI HA-500II Горизонтальный обрабатывающий центр TONGTAI HA-500II
  • Производитель:TONGTAI
  • Модель:HA-500II
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Горизонтальный обрабатывающий центр TONGTAI HA-400II Горизонтальный обрабатывающий центр TONGTAI HA-400II
  • Производитель:TONGTAI
  • Модель:HA-400II
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Горизонтальный обрабатывающий центр Hision 80H Горизонтальный обрабатывающий центр Hision 80H
  • Производитель:Hision
  • Модель:80H
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Горизонтальный обрабатывающий центр Hision 63H Горизонтальный обрабатывающий центр Hision 63H
  • Производитель:Hision
  • Модель:63H
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Горизонтальный обрабатывающий центр TONGTAI HB-800 II Горизонтальный обрабатывающий центр TONGTAI HB-800 II
  • Производитель:TONGTAI
  • Модель:HB-800 II
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Горизонтальный обрабатывающий центр Okuma MB-8000H Горизонтальный обрабатывающий центр Okuma MB-8000H
  • Производитель:Okuma
  • Модель:MB-8000H
  • Страна бренда:Япония
  • Страна завода-изготовителя:Япония
warning
Данный инструмент доступен только авторизованным пользователям
Горизонтальный обрабатывающий центр Frejoth MH-800B Горизонтальный обрабатывающий центр Frejoth MH-800B
  • Производитель:Frejoth
  • Модель:MH-800B
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Горизонтальный обрабатывающий центр Frejoth MH-800A Горизонтальный обрабатывающий центр Frejoth MH-800A
  • Производитель:Frejoth
  • Модель:MH-800A
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Горизонтальный обрабатывающий центр HYUNDAI WIA KH80G Горизонтальный обрабатывающий центр HYUNDAI WIA KH80G
  • Производитель:HYUNDAI WIA
  • Модель:KH80G
  • Страна бренда:Южная Корея
  • Страна завода-изготовителя:Южная Корея
warning
Данный инструмент доступен только авторизованным пользователям
Горизонтальный обрабатывающий центр MILLSTAR LMH800 Горизонтальный обрабатывающий центр MILLSTAR LMH800
  • Производитель:MILLSTAR
  • Модель:LMH800
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Горизонтальный обрабатывающий центр MILLSTAR JMH800 Горизонтальный обрабатывающий центр MILLSTAR JMH800
  • Производитель:MILLSTAR
  • Модель:JMH800
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Горизонтальный обрабатывающий центр Richyoung RIC-HMC800F Горизонтальный обрабатывающий центр Richyoung RIC-HMC800F
  • Производитель:Richyoung
  • Модель:RIC-HMC800F
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Горизонтальный обрабатывающий центр Neway HM80TD Горизонтальный обрабатывающий центр Neway HM80TD
  • Производитель:Neway
  • Модель:HM80TD
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
