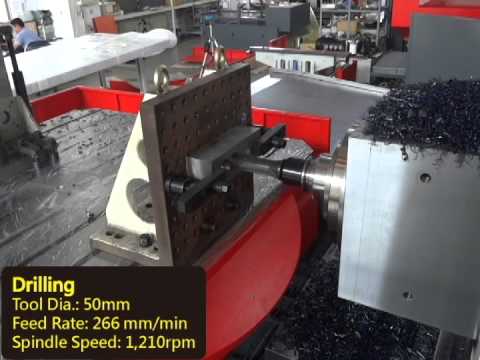

Горизонтально-Расточной обрабатывающий центр Buffalo Machinery Microcut HBM-4T
- Станина из высококачественного чугуна марки «Механит» гарантирует высокую жесткость и виброустойчивость.
- Система контроля вибрации обеспечивает защиту шпинделя от перегрузок и значительно повышает его ресурс.
- Шпиндельная бабка оборудована системой охлаждения с температурным контролем.
- Гидравлический противовес шпиндельной бабки — идеальное конструкторское решение для обеспечения стабильности и точности.
- Шпиндель диаметром 130мм, ISO50.
- 2-х ступенчатая коробка скоростей с автоматически переключением обеспечивает высокий крутящий момент на широком диапазоне скоростей.
- Скорость вращения шпинделя — 3000 об/мин.
- Магазин на 28 или 60 инструментов может быть установлен в качестве опции.
- Система подачи СОЖ высокого давления может быть установлена в качестве опции.
- Большая рабочая зона позволяет обрабатывать крупногабаритные детали весом до 10000 кг.
- Большой диаметр ШВП (по оси X/Z — 80xP10/C3, по оси Y- 63xP10/C3, по оси W — 40xP5/C3) обеспечивает сохранение стабильности и точности.
- Навесная планшайба и угловые фрезерные головки значительно расширяют технологические возможности станка.
- Все элементы электрического шкафа отвечают европейским нормам CE.
- ПроизводительMicrocut
- Страна брендаТайвань
- Диаметр рабочего шпинделя, мм130, 150
- Количество координат станка (число осей)6
- Перемещения по оси X (ход), мм2 000, 3 000
- Перемещения по оси Y (ход), мм2 025, 2 025
Цена:По запросу
Технические характеристики Горизонтально-Расточной обрабатывающий центр Buffalo Machinery Microcut HBM-4T
- ПроизводительMicrocut
- МодельHBM-4T
- Страна брендаТайвань
- Страна завода-изготовителяТайвань
- Область примененияАвиационная промышленность, Автомобильная промышленность, Двигателестроение, Железнодорожное машиностроение, Космическая промышленность, Легкая промышленность, Медицинская промышленность, Металлургия, Нефтеперерабатывающая промышленность, Оборонная промышленность, Общее машиностроение, Пищевая промышленность, Производство полимеров и композитов, Сельскохозяйственное машиностроение, Судостроение, Тяжелая промышленность, Штампы и пресс-формы, Электронная промышленность и микроэлектроника, Энергетика
- Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.120 - Станки расточные металлорежущие
- Количество координат станка (число осей)
- Кол-во одновременно управляемых координат станка (осей)
- Направляющие станка
- Привод исполнительного звена станка (тип)
- Перемещения по оси X (ход), мм
- Перемещения по оси Y (ход), мм
- Перемещения по оси Z (ход), мм
- V – продольное выдвижение ползуна, мм
- W – продольное выдвижение рабочего шпинделя, мм
- Поворот по оси B, ОТ, град.
- Поворот по оси B, ДО, град.
- Рабочие подачи по оси Х, мм/мин
- Рабочие подачи по оси Y, мм/мин
- Рабочие подачи по оси Z, мм/мин
- Холостая (ускоренная) подача по оси Х, м/мин
- Холостая (ускоренная) подача по оси Y, м/мин
- Холостая (ускоренная) подача по оси Z, м/мин
- Рабочие подачи по оси B,об/мин
Базовое оснащение
- Количество координат станка (число осей)6
- Кол-во одновременно управляемых координат станка (осей)4
- Направляющие станкаСкольжения
- Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
- Перемещения по оси X (ход), мм2 000
- Перемещения по оси Y (ход), мм2 025
- Перемещения по оси Z (ход), мм1 400
- V – продольное выдвижение ползуна, мм
- W – продольное выдвижение рабочего шпинделя, мм700
- Поворот по оси B, ОТ, град.180
- Поворот по оси B, ДО, град.180
- Рабочие подачи по оси Х, мм/мин5 000
- Рабочие подачи по оси Y, мм/мин5 000
- Рабочие подачи по оси Z, мм/мин5 000
- Холостая (ускоренная) подача по оси Х, м/мин12
- Холостая (ускоренная) подача по оси Y, м/мин12
- Холостая (ускоренная) подача по оси Z, м/мин12
- Рабочие подачи по оси B,об/мин1.5
Опциональное оснащение 1
- Количество координат станка (число осей)
- Кол-во одновременно управляемых координат станка (осей)
- Направляющие станка
- Привод исполнительного звена станка (тип)
- Перемещения по оси X (ход), мм3 000
- Перемещения по оси Y (ход), мм2 025
- Перемещения по оси Z (ход), мм1 400
- V – продольное выдвижение ползуна, мм
- W – продольное выдвижение рабочего шпинделя, мм900
- Поворот по оси B, ОТ, град.
- Поворот по оси B, ДО, град.
- Рабочие подачи по оси Х, мм/мин
- Рабочие подачи по оси Y, мм/мин
- Рабочие подачи по оси Z, мм/мин
- Холостая (ускоренная) подача по оси Х, м/мин
- Холостая (ускоренная) подача по оси Y, м/мин
- Холостая (ускоренная) подача по оси Z, м/мин
- Рабочие подачи по оси B,об/мин
- Тип конструкцииНеподвижная колона
- Станина / Тип станиныЖесткая литая станина
- Материал станиныЧугун (литая)
- Холостая (ускоренная) подача по оси B, об/мин1.5
- Система управления (ЧПУ)
- Модель ЧПУ
- Диагональ системы ЧПУ, дюйм
Базовое оснащение
- Система управления (ЧПУ)Fanuc
- Модель ЧПУ
- Диагональ системы ЧПУ, дюйм
Опциональное оснащение 1
- Система управления (ЧПУ)
- Модель ЧПУ
- Диагональ системы ЧПУ, дюйм
- Положение шпинделяЗафиксирован горизонтально
- Тип привода шпинделя
- Диаметр рабочего шпинделя, мм
- Частота вращения шпинделя ОТ, об/мин
- Частота вращения шпинделя ДО, об/мин
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт
- Конус шпинделя
- Размер конуса шпинделя
- Зажим инструмента (штревель)
- Способ охлаждения
Базовое оснащение
- Тип привода шпинделяКоробка передач
- Диаметр рабочего шпинделя, мм130
- Частота вращения шпинделя ОТ, об/мин10
- Частота вращения шпинделя ДО, об/мин3 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм2 676
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт37
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт45
- Конус шпинделяISO
- Размер конуса шпинделя50
- Зажим инструмента (штревель)
- Способ охлаждения
Опциональное оснащение 1
- Тип привода шпинделяКоробка передач
- Диаметр рабочего шпинделя, мм150
- Частота вращения шпинделя ОТ, об/мин10
- Частота вращения шпинделя ДО, об/мин2 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм2 676
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт37
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт45
- Конус шпинделяISO
- Размер конуса шпинделя50
- Зажим инструмента (штревель)
- Способ охлаждения
- Длина рабочей поверхности стола, мм
- Ширина рабочей поверхности стола, мм
- Диаметр рабочей поверхности стола, мм
- Грузоподъемность стола, кг
Базовое оснащение
- Длина рабочей поверхности стола, мм1 400
- Ширина рабочей поверхности стола, мм1 600
- Диаметр рабочей поверхности стола, мм
- Грузоподъемность стола, кг8 000
Опциональное оснащение 1
- Длина рабочей поверхности стола, мм1 600
- Ширина рабочей поверхности стола, мм1 800
- Диаметр рабочей поверхности стола, мм
- Грузоподъемность стола, кг10 000
- Количество T-образных пазов стола, шт9
- Размер T-образных пазов стола, мм22
- Расстояние между T-образными пазами стола, мм160
- Автоматическая смена инструмента
- Тип инструментального магазина
- Количество инструмента в устройстве АСИ, шт
- Время смены инструмента ("от стружки до стружки"), сек
- Максимальный диаметр инструмента, мм
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
- Максимальная длина (вылет) инструмента, мм
- Максимальная масса одного инструмента, кг
Базовое оснащение
- Автоматическая смена инструментаЕсть
- Тип инструментального магазина
- Количество инструмента в устройстве АСИ, шт28
- Время смены инструмента ("от стружки до стружки"), сек9
- Максимальный диаметр инструмента, мм125
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм250
- Максимальная длина (вылет) инструмента, мм300
- Максимальная масса одного инструмента, кг25
Опциональное оснащение 1
- Автоматическая смена инструментаЕсть
- Тип инструментального магазина
- Количество инструмента в устройстве АСИ, шт60
- Время смены инструмента ("от стружки до стружки"), сек9
- Максимальный диаметр инструмента, мм125
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм250
- Максимальная длина (вылет) инструмента, мм300
- Максимальная масса одного инструмента, кг25
- Точность позиционирования X, мкм
- Точность позиционирования Y, мкм
- Точность позиционирования Z мкм
- Повторяемость (точности) по линейным осям, мкм
Базовое оснащение
- Точность позиционирования X, мкм5
- Точность позиционирования Y, мкм5
- Точность позиционирования Z мкм5
- Повторяемость (точности) по линейным осям, мкм2.5
Опциональное оснащение 1
- Точность позиционирования X, мкм
- Точность позиционирования Y, мкм
- Точность позиционирования Z мкм
- Повторяемость (точности) по линейным осям, мкм
- Специальный фундаментТребуется
- Анкерование (крепление на анкерные болты) / фиксация станкатребуется
- Подвод воздухаТребуется
- Давление воздуха, бар8
- Длина, мм 4 715
- Ширина (глубина), мм 7 543
- Высота, мм 3 706
- Масса нетто, кг 22 500
ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические
характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких
обстоятельствах не является публичной офертой!
