Фрезерный обрабатывающий центр с ЧПУ US WHEELER EM-1570
Производительный и точный вертикальный фрезерный обрабатывающий центр с ЧПУ для единичного или серийного изготовления деталей.
- ПроизводительUS WHEELER
- Страна брендаКитай
- Максимальный диаметр инструмента, мм80
- Масса нетто, кг 9 000
- Потребляемая мощность, кВА 30
Цена:По запросу
Технические характеристики Фрезерный обрабатывающий центр с ЧПУ US WHEELER EM-1570
- ПроизводительUS WHEELER
- МодельEM-1570
- Страна брендаКитай
- Страна завода-изготовителяКитай
- Область примененияАвиационная промышленность, Автомобильная промышленность, Космическая промышленность, Оборонная промышленность, Общее машиностроение, Судостроение
- Ключевые словаВертикально-фрезерный обрабатывающий центр ЧПУ, Фрезерный станок ЧПУ, Фрезерный ЧПУ высокой точности, US-WHEELER, EM-1570
- Тип конструкцииШпиндель с прецизионными направляющими втулками
- Станина / Тип станиныЖесткая цельнолитая
- Материал станиныЧугун (литая)
- Расстояние от поверхности стола до торца шпинделя (МИН), мм130
- Расстояние от поверхности стола до торца шпинделя (МАКС), мм830
- Расстояние от оси шпинделя до колонны, мм750
- Количество координат станка (число осей)
- Кол-во одновременно управляемых координат станка (осей)
- Количество фрезерных шпинделей, шт.
- Направляющие станка
- Привод исполнительного звена станка (тип)
- Перемещения по оси X (ход), мм
- Перемещения по оси Y (ход), мм
- Перемещения по оси Z (ход), мм
- Рабочие подачи по оси Х, мм/мин
- Рабочие подачи по оси Y, мм/мин
- Рабочие подачи по оси Z, мм/мин
- Холостая (ускоренная) подача по оси Х, м/мин
- Холостая (ускоренная) подача по оси Y, м/мин
- Холостая (ускоренная) подача по оси Z, м/мин
Базовое оснащение
- Количество координат станка (число осей)3
- Кол-во одновременно управляемых координат станка (осей)3
- Количество фрезерных шпинделей, шт.1
- Направляющие станкаКачения роликовые
- Привод исполнительного звена станка (тип)Линейный двигатель (linear drive)
- Перемещения по оси X (ход), мм1 500
- Перемещения по оси Y (ход), мм700
- Перемещения по оси Z (ход), мм700
- Рабочие подачи по оси Х, мм/мин8 000
- Рабочие подачи по оси Y, мм/мин8 000
- Рабочие подачи по оси Z, мм/мин8 000
- Холостая (ускоренная) подача по оси Х, м/мин24
- Холостая (ускоренная) подача по оси Y, м/мин24
- Холостая (ускоренная) подача по оси Z, м/мин20
Опциональное оснащение 1
- Количество координат станка (число осей)
- Кол-во одновременно управляемых координат станка (осей)
- Количество фрезерных шпинделей, шт.
- Направляющие станка
- Привод исполнительного звена станка (тип)
- Перемещения по оси X (ход), мм
- Перемещения по оси Y (ход), мм
- Перемещения по оси Z (ход), мм
- Рабочие подачи по оси Х, мм/мин
- Рабочие подачи по оси Y, мм/мин
- Рабочие подачи по оси Z, мм/мин
- Холостая (ускоренная) подача по оси Х, м/мин
- Холостая (ускоренная) подача по оси Y, м/мин
- Холостая (ускоренная) подача по оси Z, м/мин
- Система управления (ЧПУ)
- Модель ЧПУ
- Время обработки кадра, мс
Базовое оснащение
- Система управления (ЧПУ)FANUC
- Модель ЧПУ0iMF PLUS
- Время обработки кадра, мс6
Опциональное оснащение 1
- Система управления (ЧПУ)
- Модель ЧПУ
- Время обработки кадра, мс
- Тип привода шпинделя
- Частота вращения шпинделя ОТ, об/мин
- Частота вращения шпинделя ДО, об/мин
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт
- Конус шпинделя
- Размер конуса шпинделя
- Зажим инструмента (штревель)
- Способ охлаждения
Базовое оснащение
- Тип привода шпинделяРемень
- Частота вращения шпинделя ОТ, об/мин50
- Частота вращения шпинделя ДО, об/мин8 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм52.5
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм118
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
- Конус шпинделяBT (JIS B6339 или MAS403)
- Размер конуса шпинделя40
- Зажим инструмента (штревель) P40T-1 (45 гр.)
- Способ охлажденияводяное
Опциональное оснащение 1
- Тип привода шпинделя
- Частота вращения шпинделя ОТ, об/мин
- Частота вращения шпинделя ДО, об/мин
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт
- Конус шпинделя
- Размер конуса шпинделя
- Зажим инструмента (штревель)
- Способ охлаждения
- Длина рабочей поверхности стола, мм
- Ширина рабочей поверхности стола, мм
- Грузоподъемность стола, кг
Базовое оснащение
- Длина рабочей поверхности стола, мм1 600
- Ширина рабочей поверхности стола, мм700
- Грузоподъемность стола, кг1 000
Опциональное оснащение 1
- Длина рабочей поверхности стола, мм
- Ширина рабочей поверхности стола, мм
- Грузоподъемность стола, кг

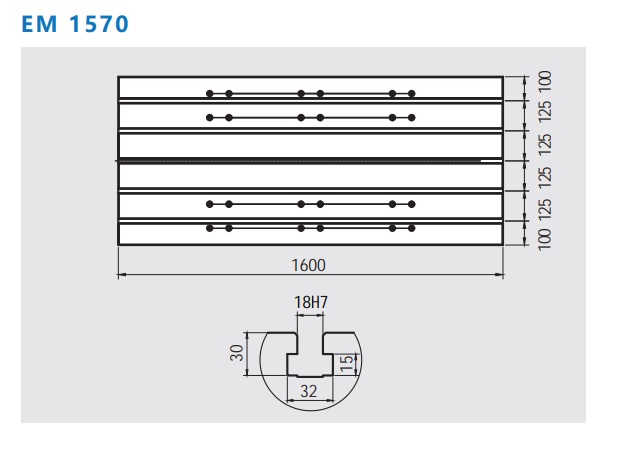

- Количество T-образных пазов стола, шт5
- Размер T-образных пазов стола, мм18
- Расстояние между T-образными пазами стола, мм125
- Автоматическая смена инструмента
- Тип инструментального магазина
- Количество инструмента в устройстве АСИ, шт
- Время смены инструмента ("от стружки до стружки"), сек
- Максимальный диаметр инструмента, мм
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
- Максимальная длина (вылет) инструмента, мм
- Максимальная масса одного инструмента, кг
Базовое оснащение
- Автоматическая смена инструментаЕсть
- Тип инструментального магазинаБарабанный
- Количество инструмента в устройстве АСИ, шт24
- Время смены инструмента ("от стружки до стружки"), сек2.5
- Максимальный диаметр инструмента, мм80
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм150
- Максимальная длина (вылет) инструмента, мм300
- Максимальная масса одного инструмента, кг8
Опциональное оснащение 1
- Автоматическая смена инструмента
- Тип инструментального магазина
- Количество инструмента в устройстве АСИ, шт
- Время смены инструмента ("от стружки до стружки"), сек
- Максимальный диаметр инструмента, мм
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
- Максимальная длина (вылет) инструмента, мм
- Максимальная масса одного инструмента, кг
- Давление наружной подачи СОЖ, бар
- Емкость бака для наружной подачи СОЖ, л
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
Базовое оснащение
- Давление наружной подачи СОЖ, бар2
- Емкость бака для наружной подачи СОЖ, л300
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар20
Опциональное оснащение 1
- Давление наружной подачи СОЖ, бар
- Емкость бака для наружной подачи СОЖ, л
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
- Точность позиционирования X, мкм
- Точность позиционирования Y, мкм
- Точность позиционирования Z мкм
- Повторяемость (точности) по линейным осям, мкм
Базовое оснащение
- Точность позиционирования X, мкм10
- Точность позиционирования Y, мкм10
- Точность позиционирования Z мкм10
- Повторяемость (точности) по линейным осям, мкм5
Опциональное оснащение 1
- Точность позиционирования X, мкм
- Точность позиционирования Y, мкм
- Точность позиционирования Z мкм
- Повторяемость (точности) по линейным осям, мкм
- Специальный фундаментТребуется
- Анкерование (крепление на анкерные болты) / фиксация станкатребуется
- Подвод воздухаТребуется
- Давление воздуха, бар6
- Напряжение, В 380
- Частота, Гц 50
- Потребляемая мощность, кВА 30
- Длина, мм 3 700
- Ширина (глубина), мм 2 800
- Высота, мм 3 300
- Масса нетто, кг 9 000
ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические
характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких
обстоятельствах не является публичной офертой!
