5-осевой вертикально-фрезерный центр Mikron MILL E 700 U

Вы представитель этого бренда?

5-осевой вертикально-фрезерный центр Mikron MILL E 700 U

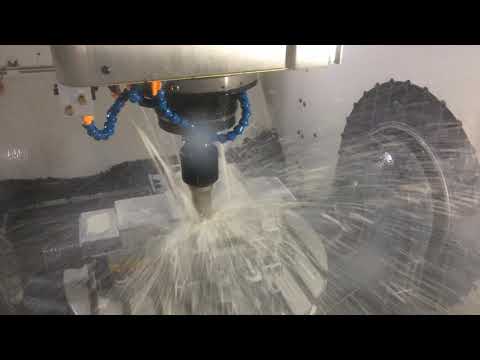

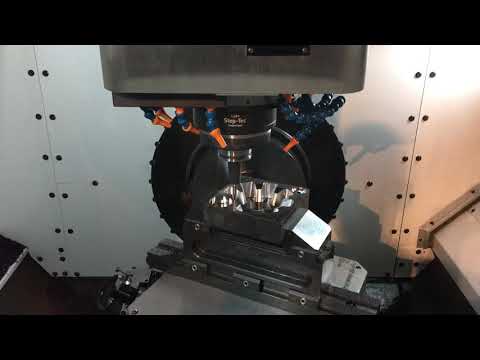

5-осевой вертикально-фрезерный центр Mikron MILL E 700 U - Видео c Youtube №1

5-осевой вертикально-фрезерный центр Mikron MILL E 700 U - Видео c Youtube №2

Micron MILL E 700 U - это эффективный 5-осевой фрезерный станок, выполненный в жесткой и устойчивой С-образной конструкции из чугуна. Благодаря поворотному столу с двойным основанием этот станок обеспечивает превосходное качество деталей и оптимальную производительность резки для максимальной эффективности.
Серия Micron MILL E U - правильное решение для производителей на таких рынках, как автомобилестроение, энергетика и общее машиностроение.

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики 5-осевой вертикально-фрезерный центр Mikron MILL E 700 U

Основные данные

ПроизводительGF Machining Solutions
МодельMikron MILL E 700 U
Страна брендаШвейцария
Страна завода-изготовителяШвейцария
Область примененияАвиационная промышленность, Автомобильная промышленность, Космическая промышленность, Общее машиностроение, Штампы и пресс-формы
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные

Базовое оснащение

Количество координат станка (число осей)5
Кол-во одновременно управляемых координат станка (осей)5
Направляющие станкаКачения роликовые
Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
Перемещения по оси X (ход), мм700
Перемещения по оси Y (ход), мм600
Перемещения по оси Z (ход), мм500
Холостая (ускоренная) подача по оси Х, м/мин30
Холостая (ускоренная) подача по оси Y, м/мин30
Холостая (ускоренная) подача по оси Z, м/мин30

Опциональное оснащение 1

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Тип конструкцииС наклонно-поворотным столом
Станина / Тип станиныПолностью литая чугунная станина
Материал станиныЧугун (литая)
Холостая (ускоренная) подача по оси А, об/мин32
Холостая (ускоренная) подача по оси C, об/мин112

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ
Диагональ системы ЧПУ, дюйм

ЧПУ

Базовое оснащение

Система управления (ЧПУ)Heidenhain
Модель ЧПУTNC 640
Диагональ системы ЧПУ, дюйм

Опциональное оснащение 1

Система управления (ЧПУ)
Модель ЧПУ
Диагональ системы ЧПУ, дюйм

Шпиндель / Двигатель

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Конус шпинделя
Размер конуса шпинделя
Зажим инструмента (штревель)
Способ охлаждения

Шпиндель / Двигатель

Базовое оснащение

Тип привода шпинделяМуфта (Inline)
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин12 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм88
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт20
Конус шпинделяISO
Размер конуса шпинделя40
Зажим инструмента (штревель)
Способ охлаждениямасляное

Опциональное оснащение 1

Тип привода шпинделяМуфта (Inline)
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин12 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм88
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт20
Конус шпинделяBT (JIS B6339 или MAS403)
Размер конуса шпинделя40
Зажим инструмента (штревель)
Способ охлаждениямасляное

Опциональное оснащение 2

Тип привода шпинделяМуфта (Inline)
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин12 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм88
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт20
Конус шпинделяCAT
Размер конуса шпинделя40
Зажим инструмента (штревель)
Способ охлаждениямасляное

Опциональное оснащение 3

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин20 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм120
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт36
Конус шпинделяHSK
Размер конуса шпинделя63
Зажим инструмента (штревель)
Способ охлаждениямасляное

Стол станка

Поворот по оси А, ОТ, град.
Поворот по оси А, ДО, град.
Поворот по оси C, ОТ, град.
Поворот по оси C, ДО, град.
Тип стола станка
Привод вращения стола, тип
Диаметр рабочей поверхности стола, мм
Грузоподъемность стола, кг

Стол станка

Базовое оснащение

Поворот по оси А, ОТ, град.65
Поворот по оси А, ДО, град.120
Поворот по оси C, ОТ, град.0
Поворот по оси C, ДО, град.360
Тип стола станкаТипа ЛЮЛЬКА с односторонним приводом
Привод вращения стола, типЧервяк (скольжения)
Диаметр рабочей поверхности стола, мм630
Грузоподъемность стола, кг450

Опциональное оснащение 1

Поворот по оси А, ОТ, град.
Поворот по оси А, ДО, град.
Поворот по оси C, ОТ, град.
Поворот по оси C, ДО, град.
Тип стола станка
Привод вращения стола, тип
Диаметр рабочей поверхности стола, мм
Грузоподъемность стола, кг

Инструментальный магазин

Автоматическая смена инструмента
Тип инструментального магазина
Количество инструмента в устройстве АСИ, шт
Время смены инструмента ("от стружки до стружки"), сек
Максимальный диаметр инструмента, мм
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
Максимальная длина (вылет) инструмента, мм
Максимальная масса одного инструмента, кг

Инструментальный магазин

Базовое оснащение

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт30
Время смены инструмента ("от стружки до стружки"), сек
Максимальный диаметр инструмента, мм
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
Максимальная длина (вылет) инструмента, мм
Максимальная масса одного инструмента, кг

Опциональное оснащение 1

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт60
Время смены инструмента ("от стружки до стружки"), сек
Максимальный диаметр инструмента, мм
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
Максимальная длина (вылет) инструмента, мм
Максимальная масса одного инструмента, кг

Точность

Точность позиционирования X, мкм
Точность позиционирования Y, мкм
Точность позиционирования Z мкм
Повторяемость (точности) по линейным осям, мкм

Точность

Базовое оснащение

Точность позиционирования X, мкм1
Точность позиционирования Y, мкм1
Точность позиционирования Z мкм1
Повторяемость (точности) по линейным осям, мкм1.5

Опциональное оснащение 1

Точность позиционирования X, мкм
Точность позиционирования Y, мкм
Точность позиционирования Z мкм
Повторяемость (точности) по линейным осям, мкм

Подача СОЖ

Давление наружной подачи СОЖ, бар
Производительность насоса наружной подачи СОЖ, л/мин
Емкость бака для наружной подачи СОЖ, л
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
Производительность насоса внутренней подачи СОЖ, л/мин
Емкость бака для внутренней подачи СОЖ, л

Подача СОЖ

Базовое оснащение

Давление наружной подачи СОЖ, бар
Производительность насоса наружной подачи СОЖ, л/мин
Емкость бака для наружной подачи СОЖ, л
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
Производительность насоса внутренней подачи СОЖ, л/мин
Емкость бака для внутренней подачи СОЖ, л

Опциональное оснащение 1

Давление наружной подачи СОЖ, бар
Производительность насоса наружной подачи СОЖ, л/мин
Емкость бака для наружной подачи СОЖ, л
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар20
Производительность насоса внутренней подачи СОЖ, л/мин
Емкость бака для внутренней подачи СОЖ, л

Установка

Специальный фундаментНЕ требуется
Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
Подвод воздухаТребуется
Давление воздуха, бар6

Габариты и масса

Масса нетто, кг 8 060

Базовая комплектация

Подготовка станка к подключению поворотного или наклонно-поворотного стола
Прямое резьбонарезание (прямое нарезание резьбы метчиком)
Выносной ручной пульт управления (маховичок)
Крыша рабочей зоны станка
Кабина для станка (защита рабочей зоны)
Освещение рабочей зоны
Подача СОЖ снаружи (дюзы)
Понижающий трансформатор

Возможные опции

Устройство автоматической смены палет
Интерфейс Ethernet
Интерфейс USB
Интерфейс RS 232
Свободные M-функции
Безопасность при аварийном отключении электроэнергии
Тропический пакет (блок активного охлаждения для электрошкафа)
Маслоотделитель
Телескопическая защита направляющих и ШВП
Сигнальная лампа (сигнальный фонарь)
Прямые измерительные системы по линейным осям X, Y, Z (оптические или магнитные линейки)
Прямые измерительные системы по круговым осям A, B, C (оптические или магнитные линейки)
Подача сжатого воздуха в измерительные системы
Щуп для обмера детали (наладки)
Щуп для привязки (и обмера) инструмента
Лазерная система для измерения инструмента
Контроль поломки инструмента
Отдельный фильтр для СОЖ бумажный / из нетканого полотна
Подача СОЖ через центр шпинделя (внутренняя подача СОЖ)
Транспортер для стружки
Транспортер для удаления стружки шнекового типа
Смыв стружки на стенах кабины
Пистолет СОЖ для удаления стружки
Пистолет пневматический (воздушный)
Термостабилизация СОЖ
Обдув воздухом через центр шпинделя
Система вытяжки испарений масла и СОЖ
Переключение с подачи СОЖ на обдув воздухом
Автоматическая дверь кабины станка
Интерфейс для робота или другой системы автоматизации
Соединение в столе (для подключения гидравлической или пневматической системы)
Подготовка к использованию системы нулевого базирования
Контропора + задняя бабка
Комплект выравнивающих опор (опоры и нивелировочные болты
Комплект быстроизнащивающихся запасных частей
Комплект инструмента для обслуживания станка
Стабилизатор напряжения
Источник бесперебойного питания (UPS)
Компрессор винтовой
